iQOO手機做工好嗎 vivo iQOO拆機圖文解析評測

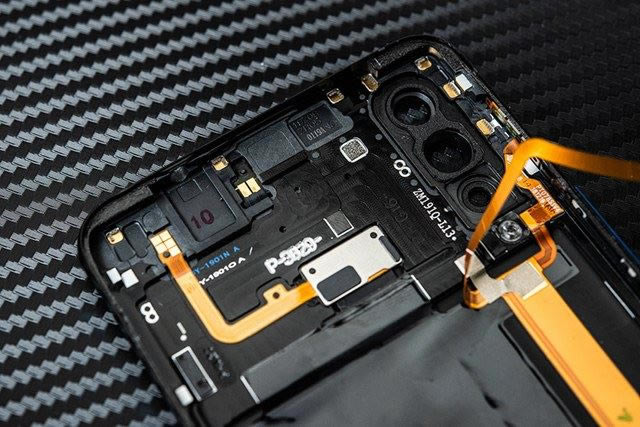

11、后蓋上除了觸摸按鍵排線和LED燈排線外還有很多金屬出點，這些金屬觸電是手機的天線連接位置，iQOO的天線設計還是比較成熟，采用后蓋金屬框作為手機的天線，還有部分采用后蓋注塑下安裝天線，這樣的天線設計也是相當成熟，已經是iPhone4時代的設計了，對于iQOO手機來說這樣的天線設計也是相當足夠。

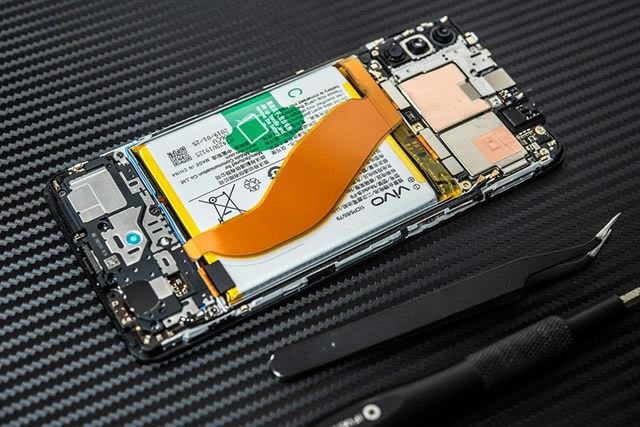

12、再看會機身，iQOO手機采用了典型的大小PCB設計，上面是主板，中間是電池，下面是小板，這樣的設計也是相當成熟，市面上大部分手機都是這樣設計，除了iPhone。

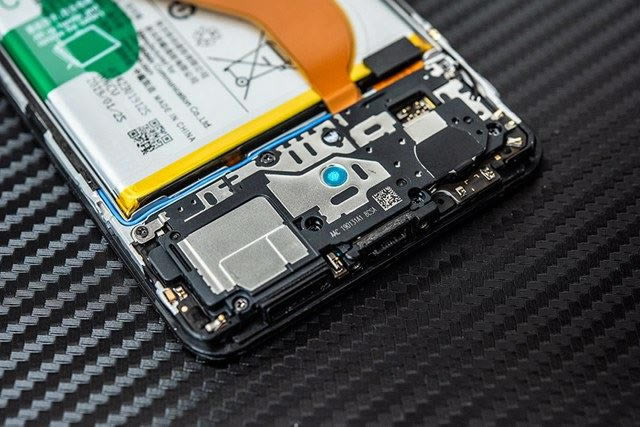

13、iQOO手機的下方小板覆蓋有一個保護罩，這個保護罩其實是手機的外放音腔。

14、拆除保護罩后就可以看到PCB。

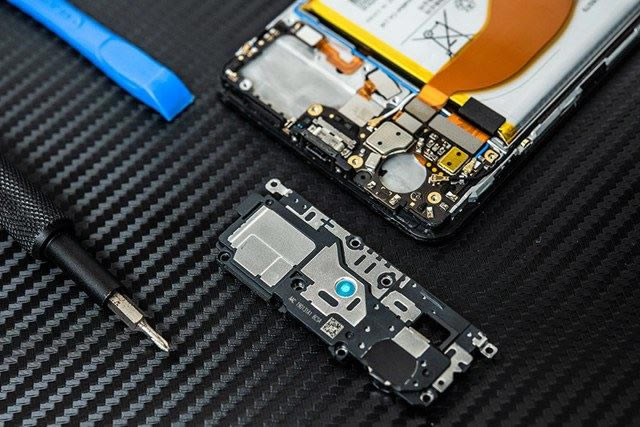

15、保護罩上面是外放喇叭和音腔結構，另外還有一個震動馬達。
