OPPO Ace2手機所有方面拆解報告:內置10W反向無線充電器

額定容量：1955mAh/15.13Wh

標稱電壓：7.74V DC

電池典型容量：2000mAh/15.48Wh

產品已經通過了CE認證。

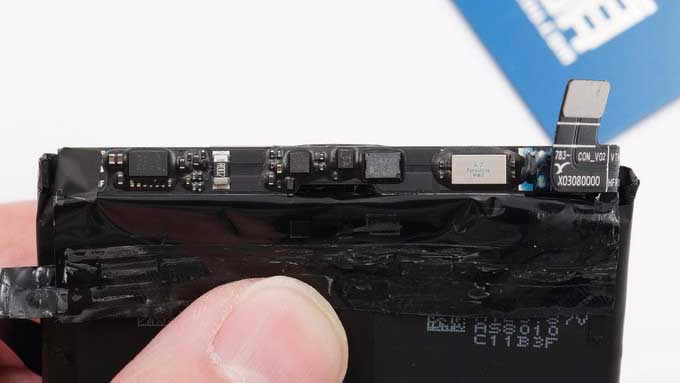

將電芯頭部膠帶撕掉，膠帶下面是保護板，并且?guī)в腥萘坑嬃侩娐贰?/p>

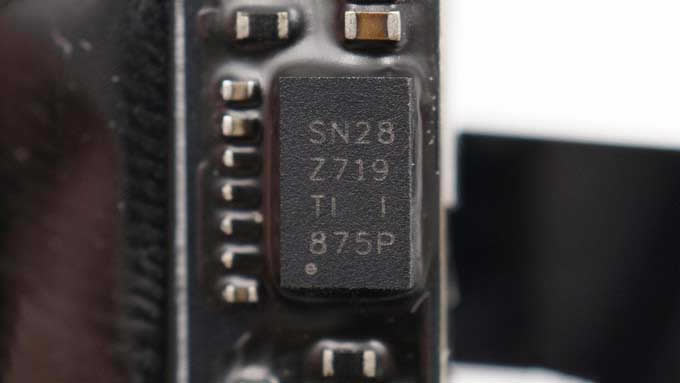

TI SN28Z719 2串鋰電池電量計，定制型號。

鋰電池保護電路。

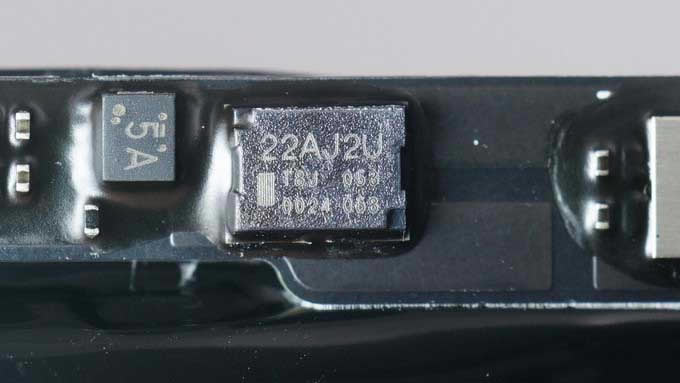

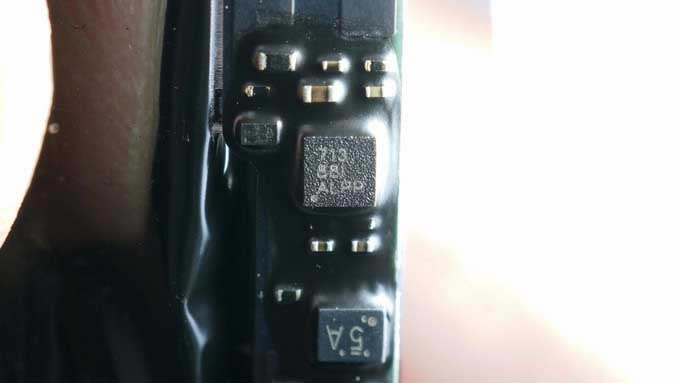

二次保險絲，可以在電池異常高溫下自行熔斷，也可以在電池出現不均衡等異常情況下由保護電路控制熔斷，斷開與外界電路的連接，保證安全。左側絲印5A的MOS管受保護IC控制，在需要時導通，熔斷保險絲。

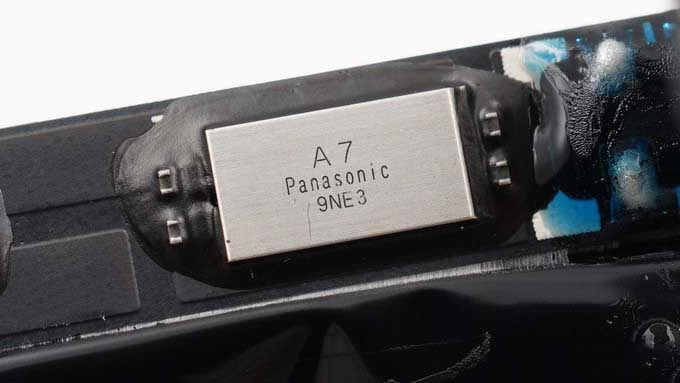

松下的電池保護管，雙NMOS，CSP封裝。

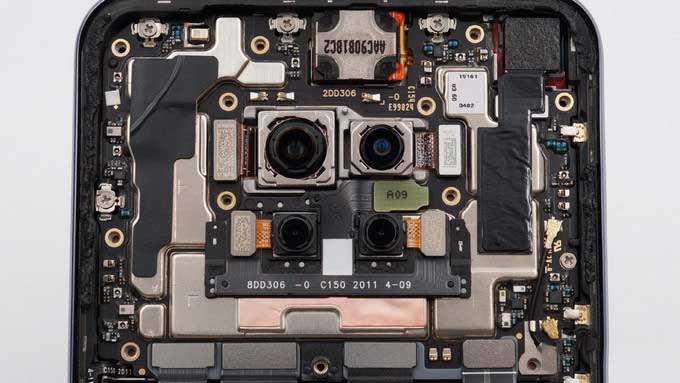

主板使用螺絲進行固定，攝像頭放置在中心，通過排線連接。攝像頭周圍主板上有多個不規則形狀屏蔽罩，充分利用主板空間。

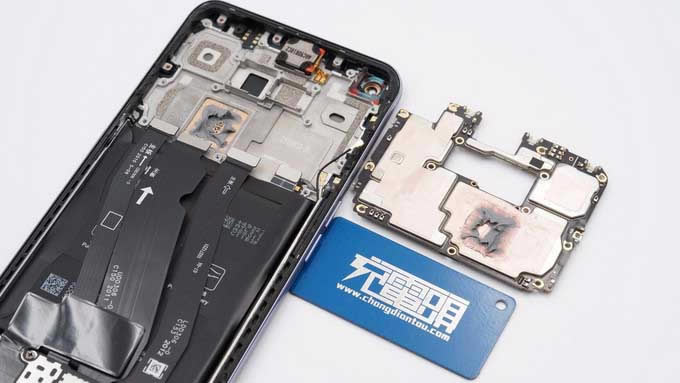

拆掉螺絲取出主板，主板另一面同樣是屏蔽罩覆蓋設計。

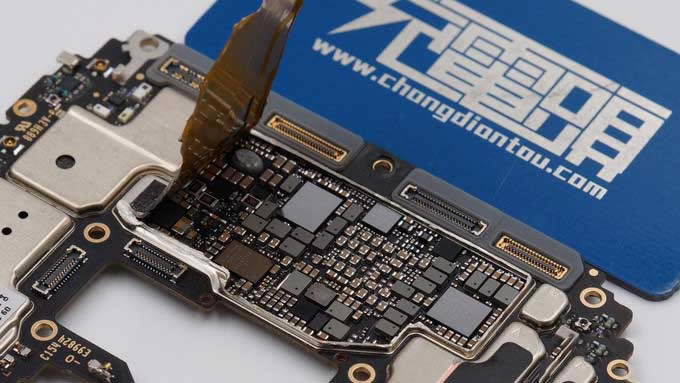

我們將無線反向充電電路所在的屏蔽罩打開，下面我們來了解各芯片的信息。

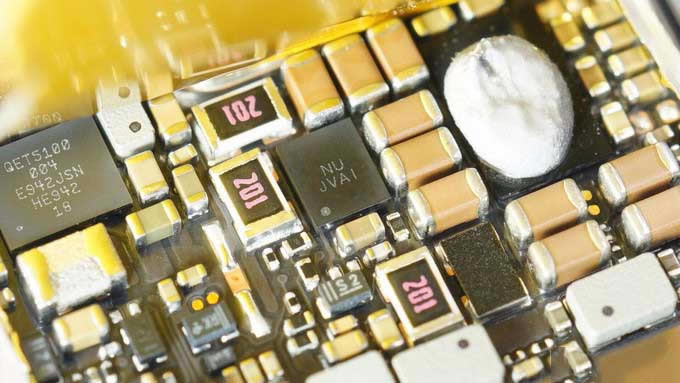

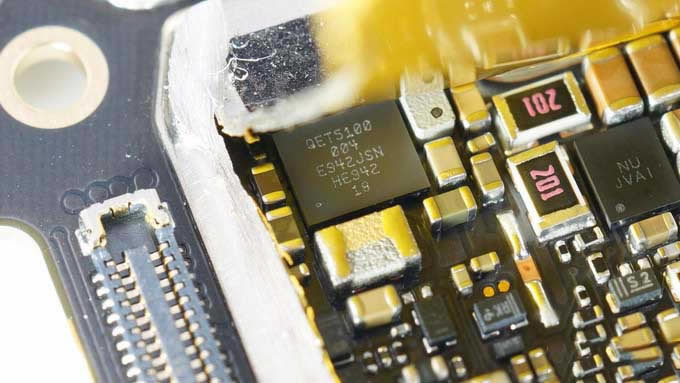

高通 QET5100 包絡追蹤器。

絲印NU JVAI。

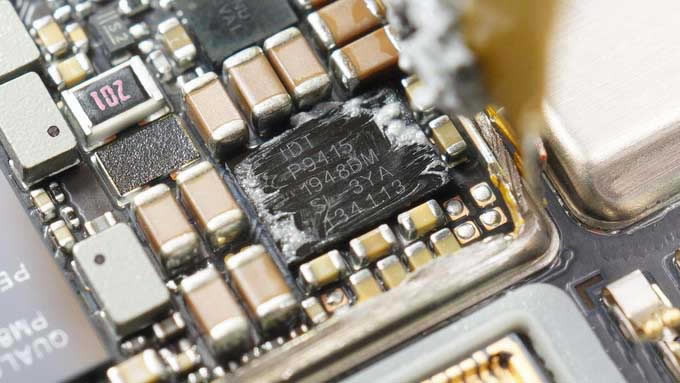

手機無線充電主控芯片采用IDT艾迪悌IDTP9415，該芯片能支持40W無線充電收以及10W無線充電發射功能。芯片打膠導熱，周圍有多顆MLCC和一顆電流采樣電阻。

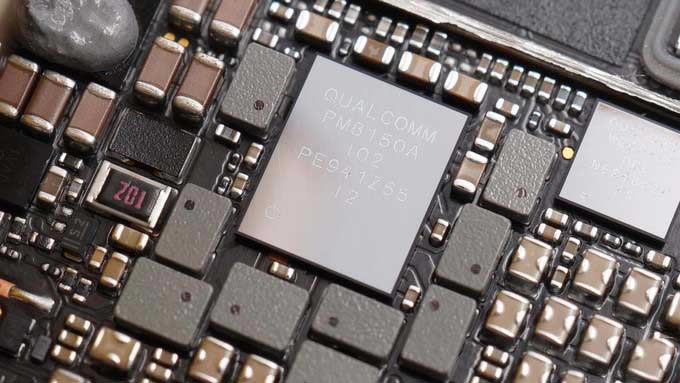

高通PM8150A PMIC。

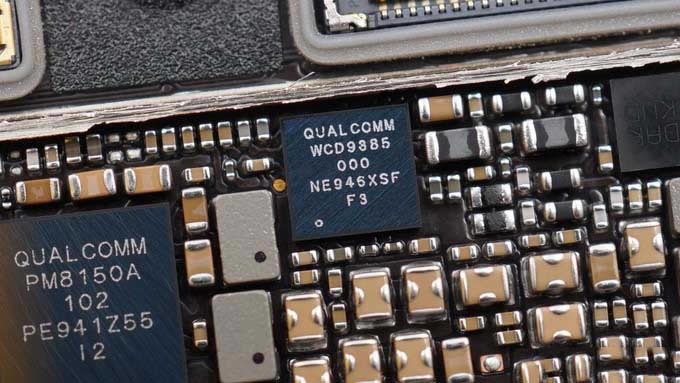

高通WCD9385音頻解碼器，支持自定義的數字濾波器，其內置的DAC支持原生DSD Hi-Fi 音頻回放。

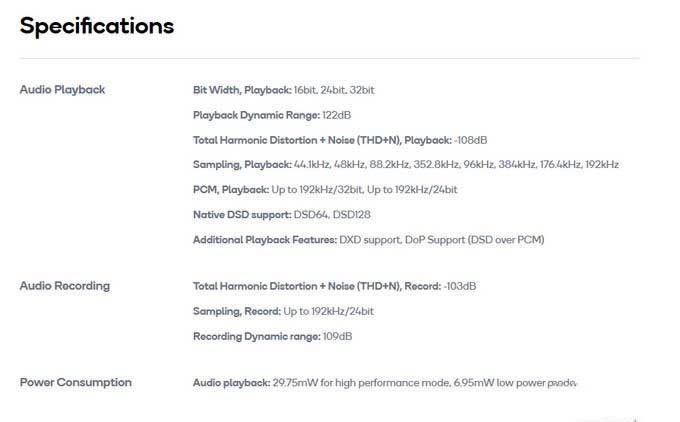

高通WCD9385技術參數。

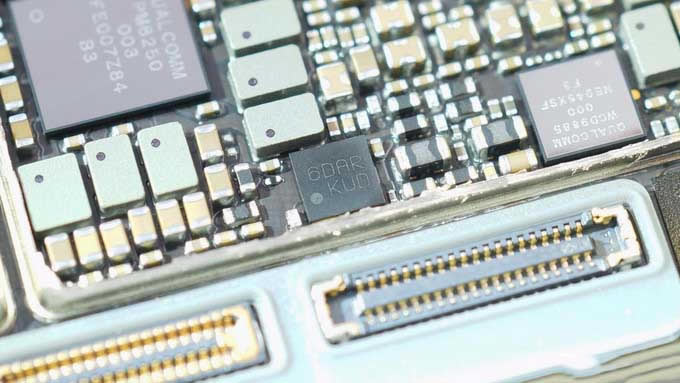

絲印6DAR。

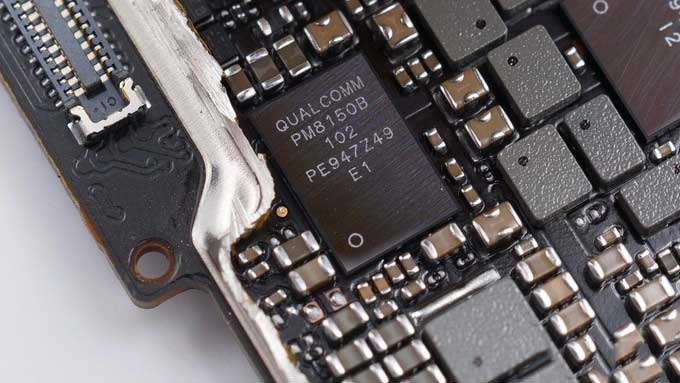

高通PM8150B PMIC。

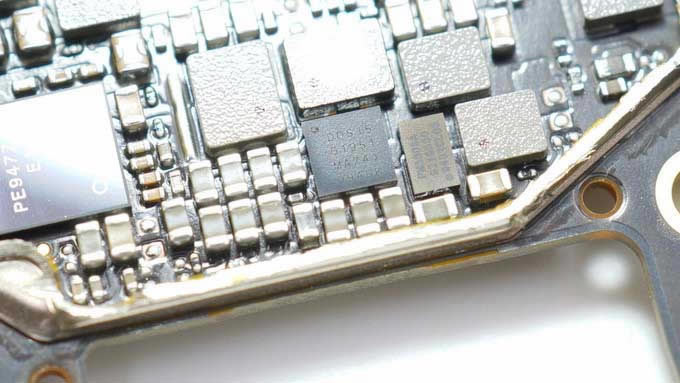

絲印DOS15 G1951。

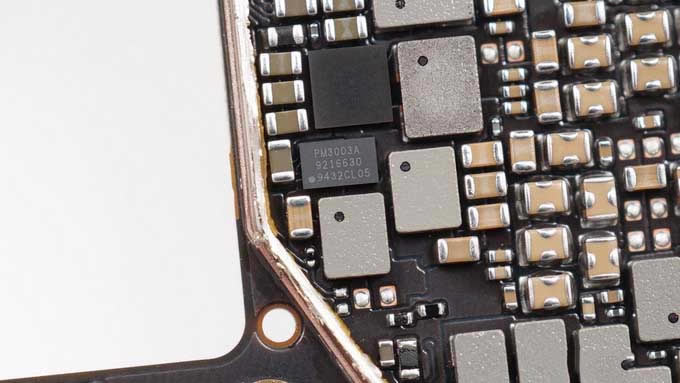

高通PM3003A PMIC。

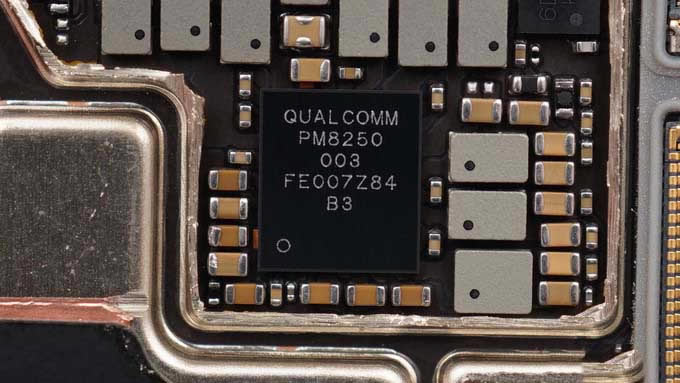

高通PM8250 PMIC。

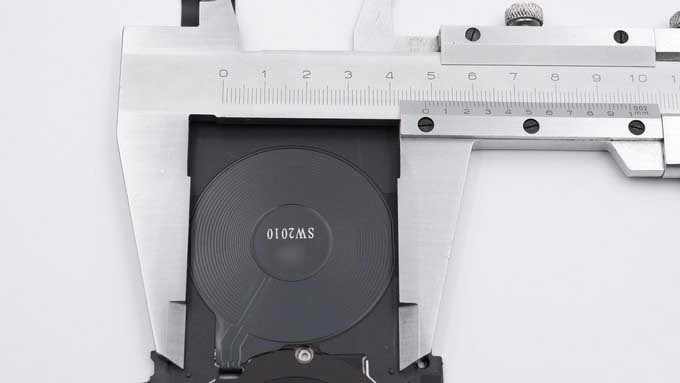

線圈中心位置絲印SW2010字樣。

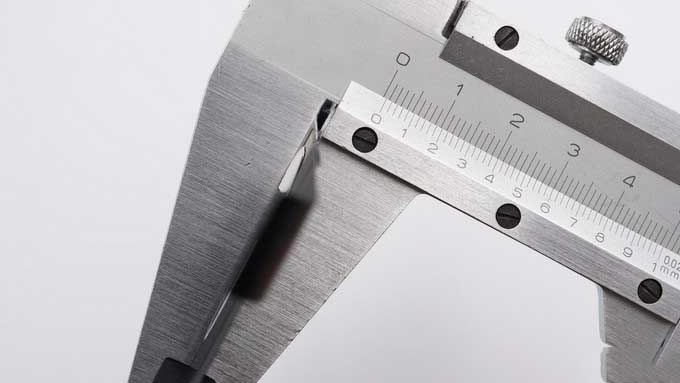

使用游標卡尺實測線圈厚度為0.56mm。

直徑約為4.84cm。

全部拆解完畢，來張全家福。

充電頭網拆解總結

OPPO Ace2旗艦手機在無線充電方面，性能相當強悍。作為第一個量產商用40W AirVOOC超大功率無線閃充，56分鐘即可充滿手機，這無線充電速度甚至比大部分有線快充還快，可以充分利用日常生活中的碎片化充電時間。另外還支持10W無線反向充電，實測可以對Mate30、小米9、iPhone 11 Pro提供無線充電，為親朋好朋友提供應急服務。

通過拆解發現，手機內部采用典型的三段式布局，層次分明。內部電芯采用兩串架構，并設有鋰電保護電路以及二次保險絲，保護措施充足。無線充電部分，采用業內領先的主控芯片艾迪悌IDTP9415，集成度高，并且兼顧無線充電接收和發射功能；無線充電線圈超薄設計，有效控制了整機手機厚度。
