OPPO Ace2手機所有方面拆解報告:內置10W反向無線充電器

大家都知道，2020年4月13日OPPO發布新一代充電旗艦手機OPPO Ace2，Ace系列從原來的Reno系列中獨立出來成為單獨的產品線。這款旗艦手機在充電方面，不僅支持無線充以及10W反向無線充，還搭配了65W SuperVOOC2.0閃充充電器，并發布了一款40W超大功率商用無線充電器AirVOOC，可在56分鐘內充滿4000mAh容量的OPPO Ace2。

此前我們已經陸續對OPPO Ace2手機進行了充電評測和拆解了OPPO無線充電器AirVOOC，自然也沒忘記手機自身攜帶的10W無線反向充功能，今天繼續為大家帶來OPPO Ace2手機的拆解，看看其內置的無線充如何設計。

一、OPPO Ace2手機外觀

產品采用硬紙質包裝盒，正面印有OPPO品牌和OPPO Ace2手機名稱。

包裝和背面是手機相關參數信息。

包裝內全部東西一覽，內含OPPO Ace2手機、手機保護殼、耳機、充電器、數據線和使用說明書。

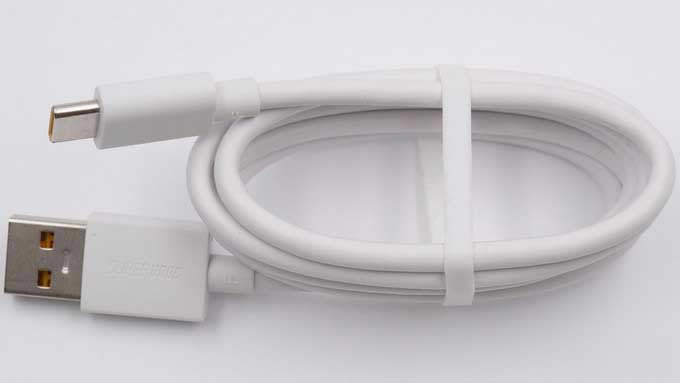

OPPO Ace2配套了一根特殊USB-A to USB-C數據線，非通用線材，端子頭上可以看到SuperVOOC字眼。

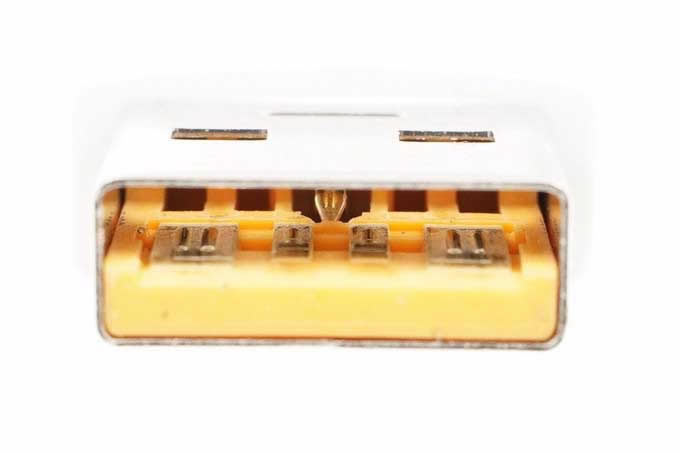

使用微距攝像頭拍攝數據線USB-A公頭內部，可以看到左右兩邊正負極電力傳輸觸點同樣加寬處理，并且采用了雙排凸起設計，更好地與充電器彈片接觸。公頭最深處是一根特殊彈片，用于充電器識別專用數據線，開啟專有協議。

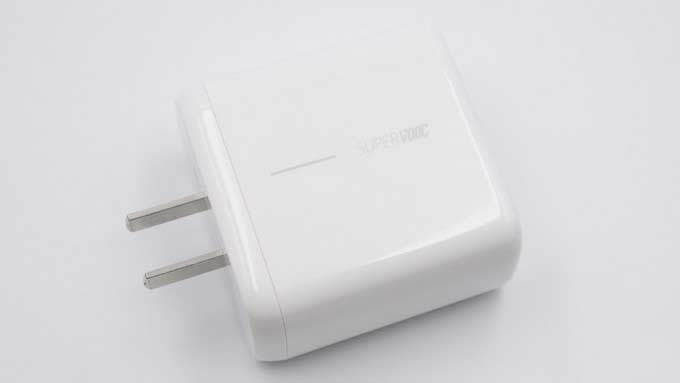

OPPO Ace2手機原裝充電器外觀屬于鵝卵石造型，邊角圓潤使用手感好，白色主體加灰色底殼上印刷了SUPERVOOC字樣，采用固定插腳設計。

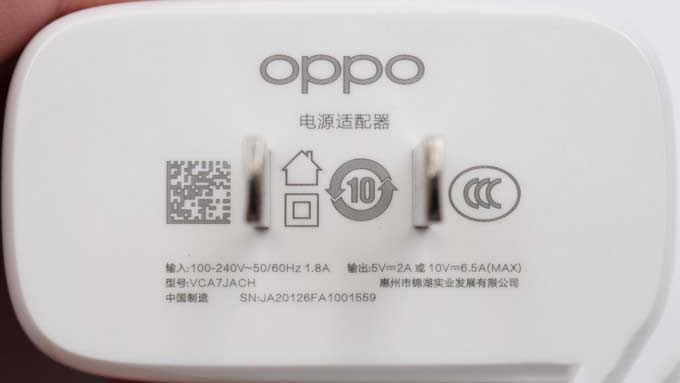

充電器銘牌信息部分，品名：OPPO電源適配器，輸入：100-240V ~50/60Hz 1.8A，輸出：5V2A /10V6.5A（MAX），型號：VCA7JACH，制造商：惠州市錦湖實業發展有限公司。

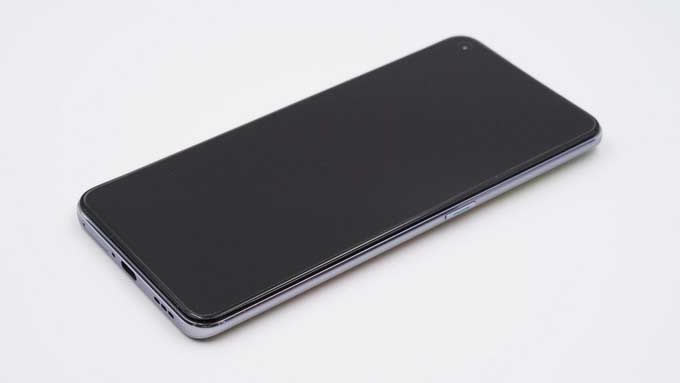

OPPO ACE2手機正面一覽。

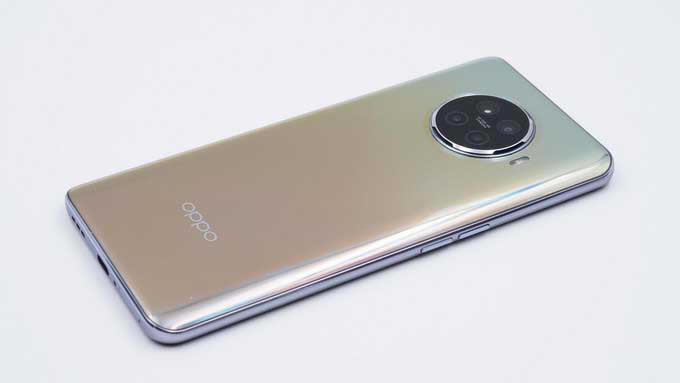

入手的這款OPPO ACE2為極光銀配色，后攝像頭布局采用奧利奧布局，4800W主攝COMS尺寸為1/2″ F1.7光圈。前攝為1600W挖孔屏攝像頭，支持暗光自拍功能。

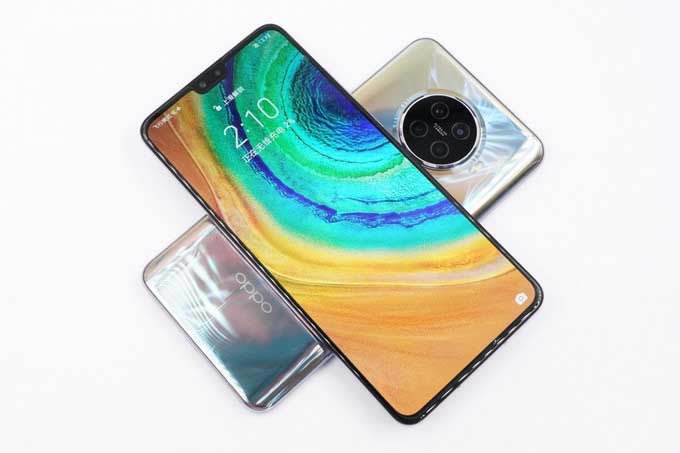

華為Mate30放在OPPO Ace2背面，順利進入無線充電狀態。

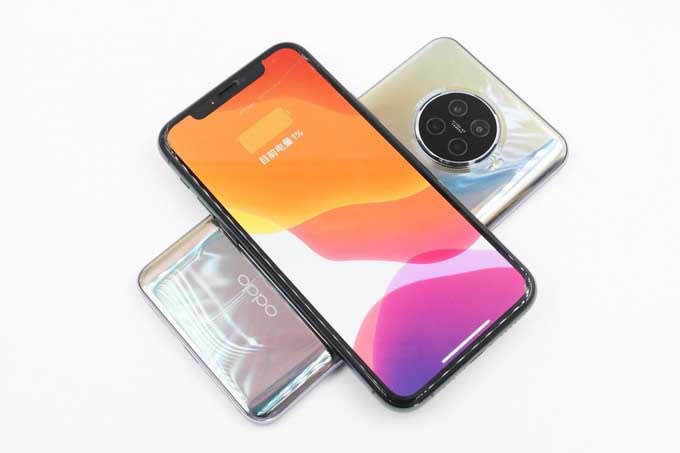

iPhone 11 Pro放在OPPO Ace2背面，順利進入無線充電狀態。

二、OPPO Ace2手機拆解

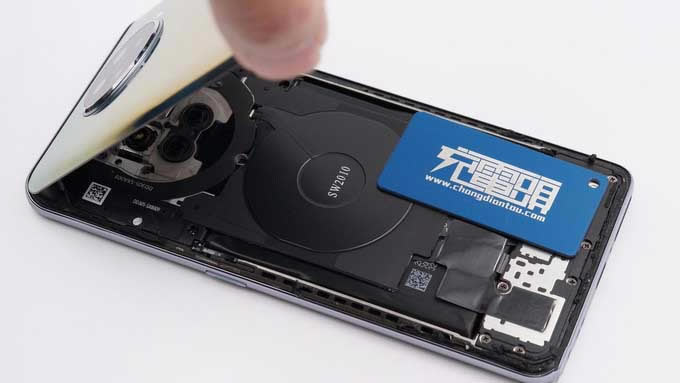

打開手機后蓋，內部中心位置就放置著無線充電線圈。

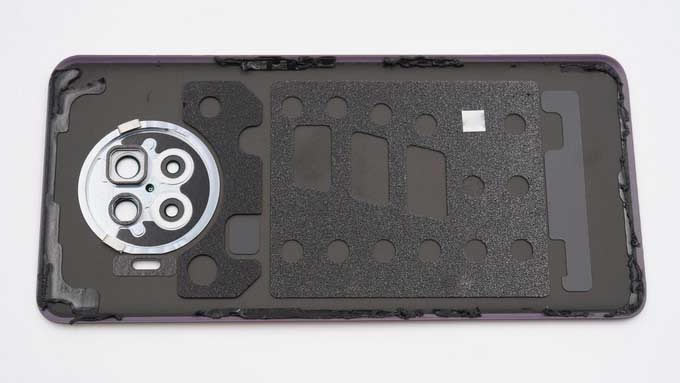

機身后蓋貼有海綿進行緩沖保護。

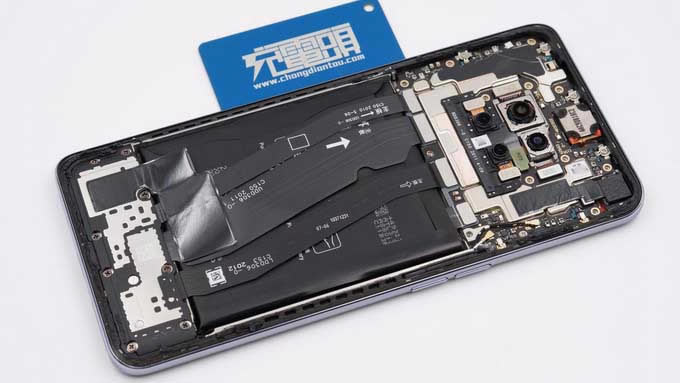

手機內部整體一覽，前端放置主板，中心放置電池，底部放置揚聲器和插孔，經典的三段式設計。

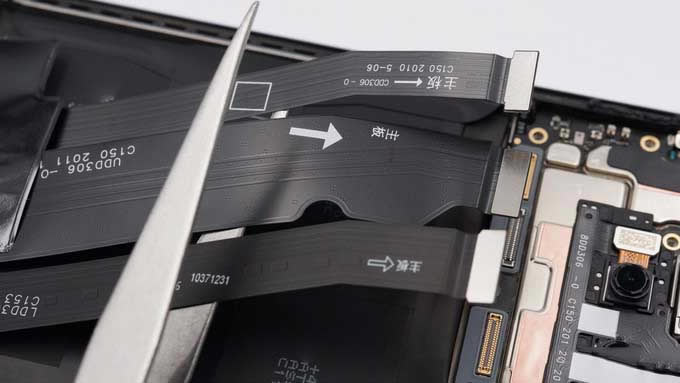

連接主板的三根排線。

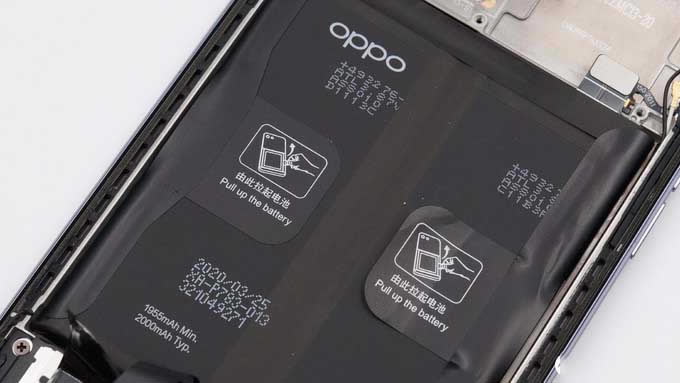

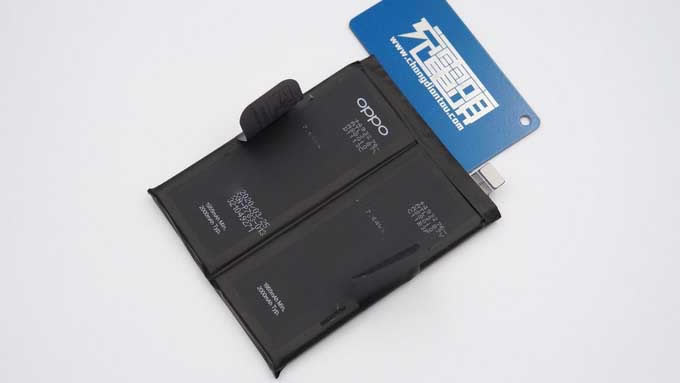

電芯邊緣粘貼黑色膠帶保護，此外還有提手貼紙，提醒用戶正確取出電芯操作。

兩塊電池串聯連接，封裝在一起。

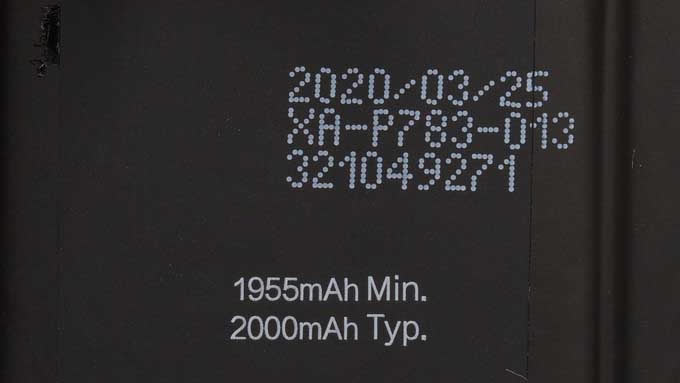

電池生產日期為2020年3月25日。

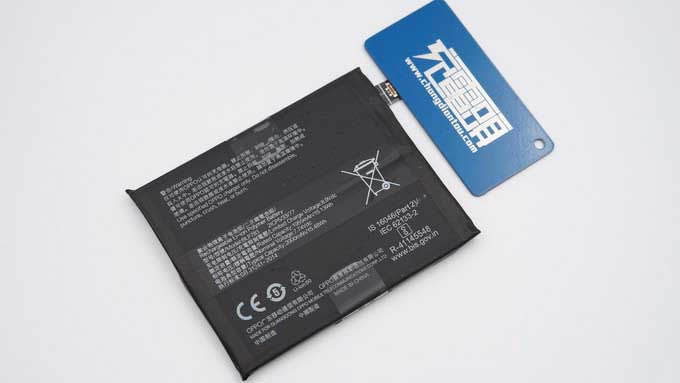

電芯另一面標注有相關參數信息。

二次鋰電池組

型號：BLP783

充電限制電壓：8.9V DC
