誰家更厚道?OPPO/一加/華為三款5A大電流快充數據線對比評測_硬件其它_硬件圖文詳細教程

每條線單獨拆開。

放大。

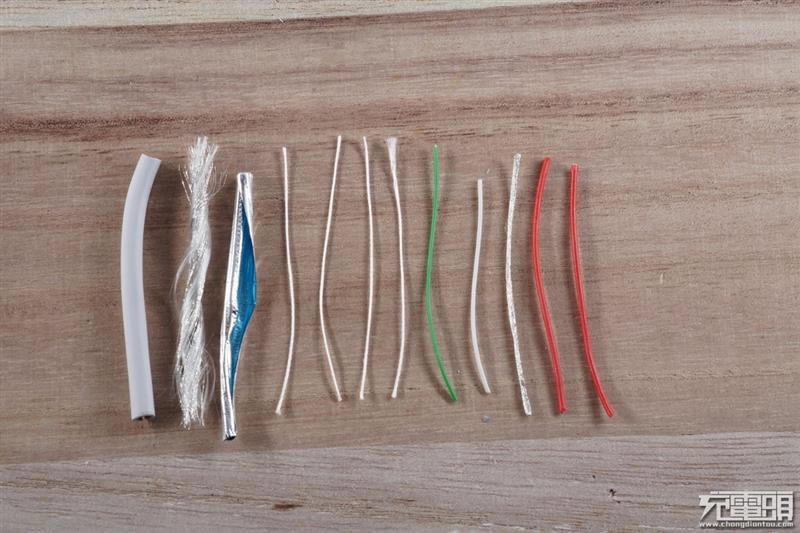

線材組成。

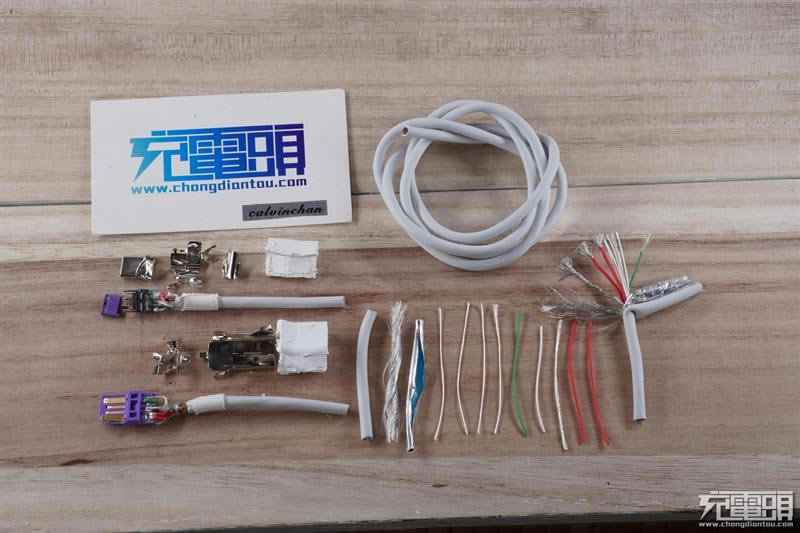

數據線全部零部件一覽。

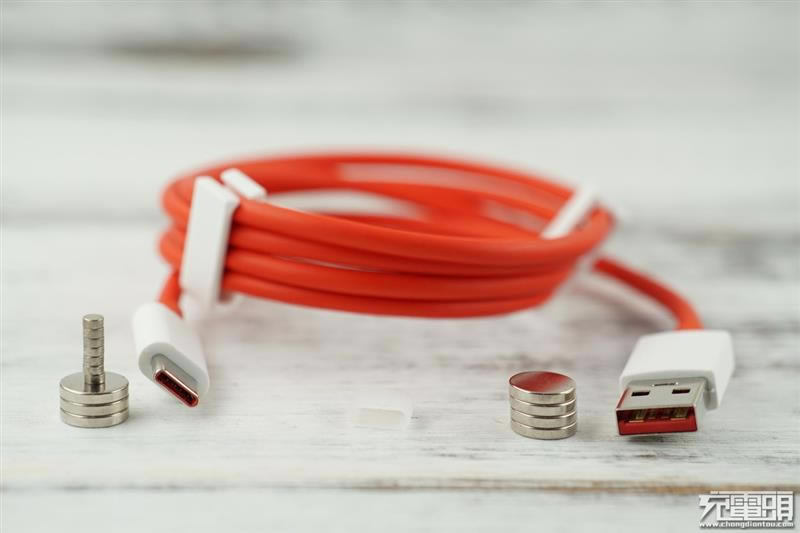

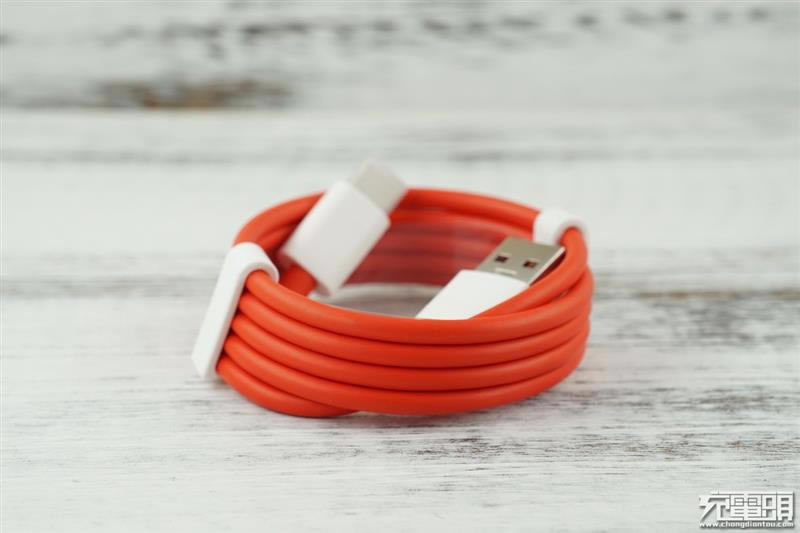

最后就是DASH閃充線了。

線材由兩個卡扣固定。type-c頭有一個膠套，防止氧化。

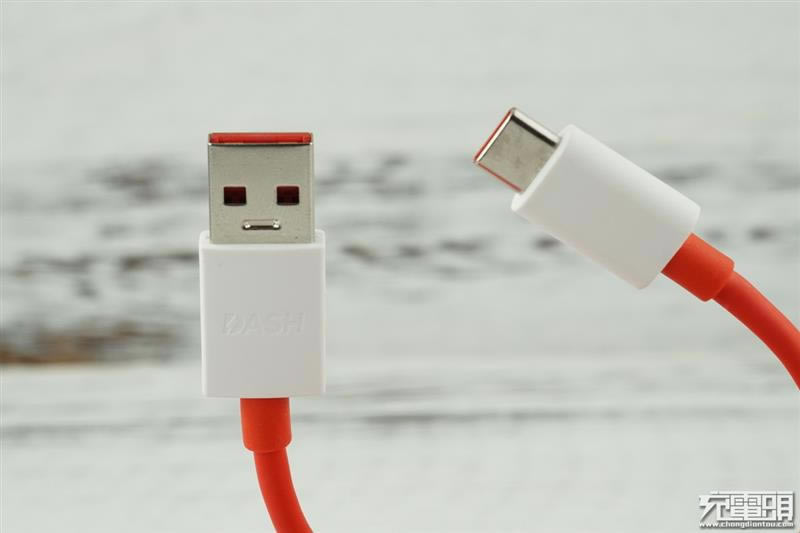

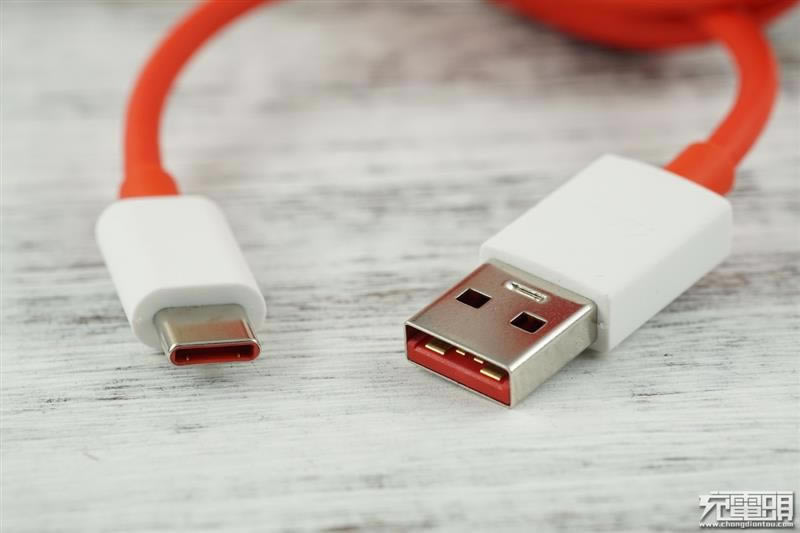

移除膠套，AC兩端。

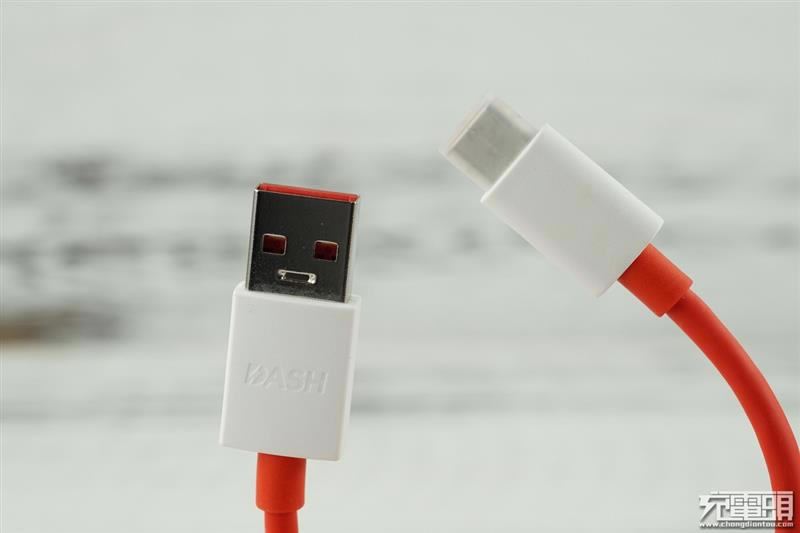

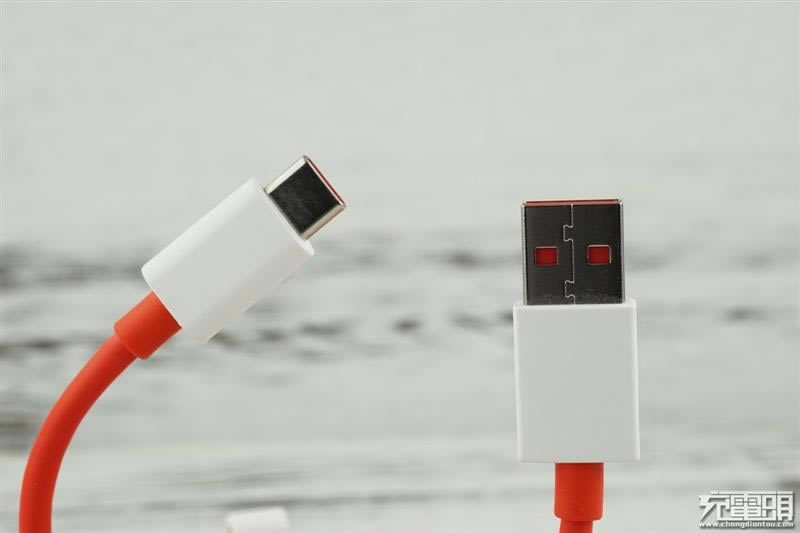

另外一個角度。A頭與C頭。

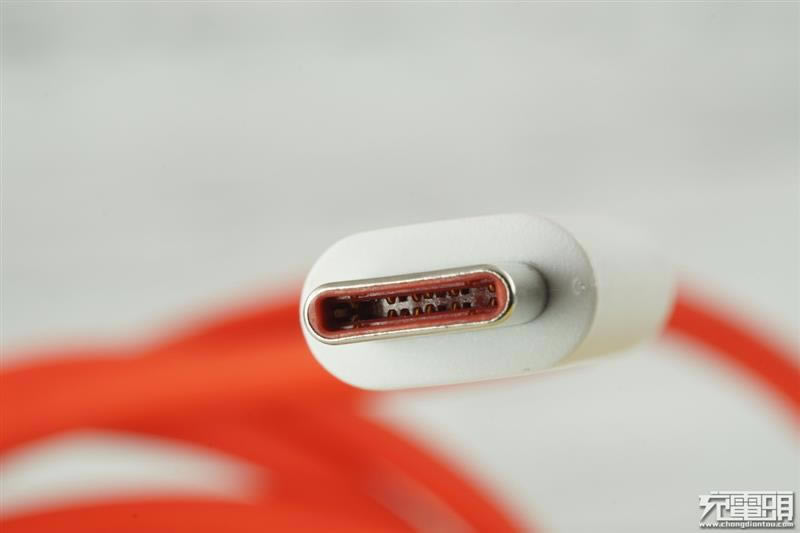

里面的針腳，也沒有24針。

雙頭不吸磁。

USB公頭剝開。

移除膠套。

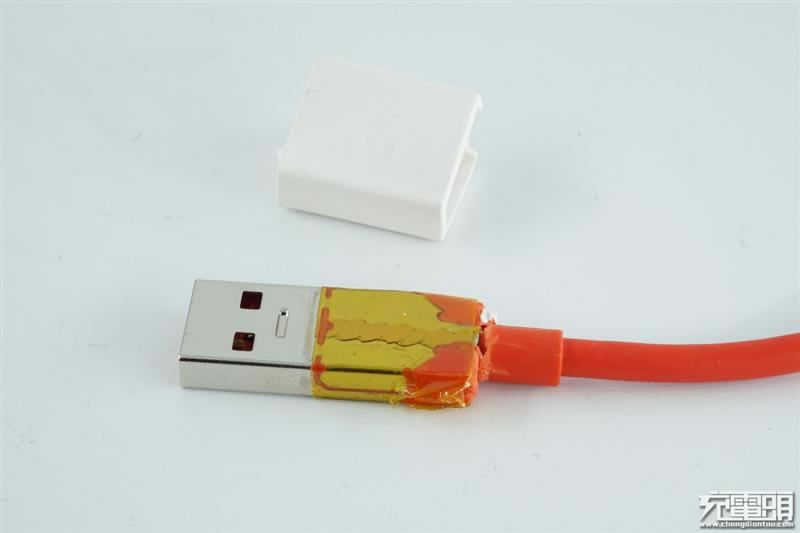

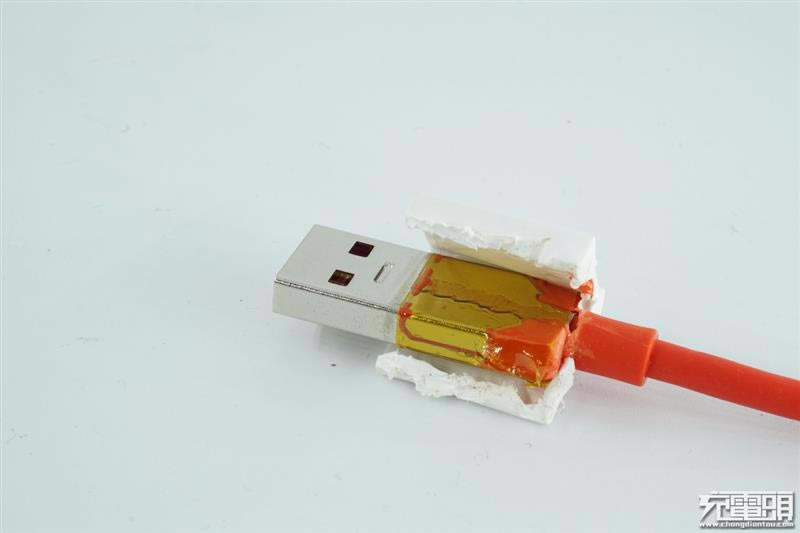

拔掉外殼，使用黃色的馬拉膠帶包裹。

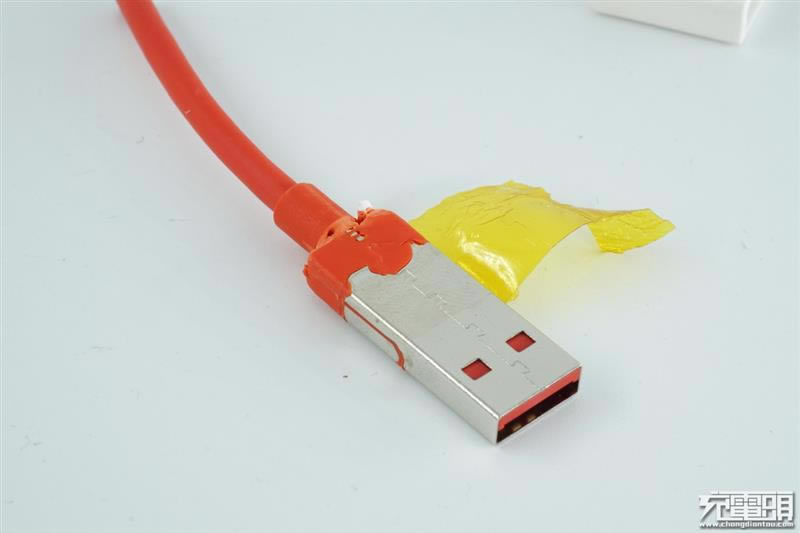

撕去膠帶。

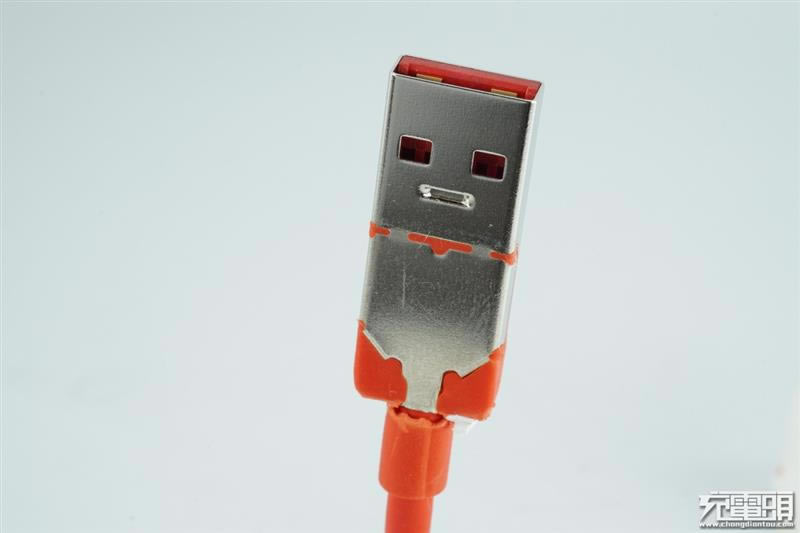

可以看到USB公口由兩段組成，比一般的USB公頭長出一截。

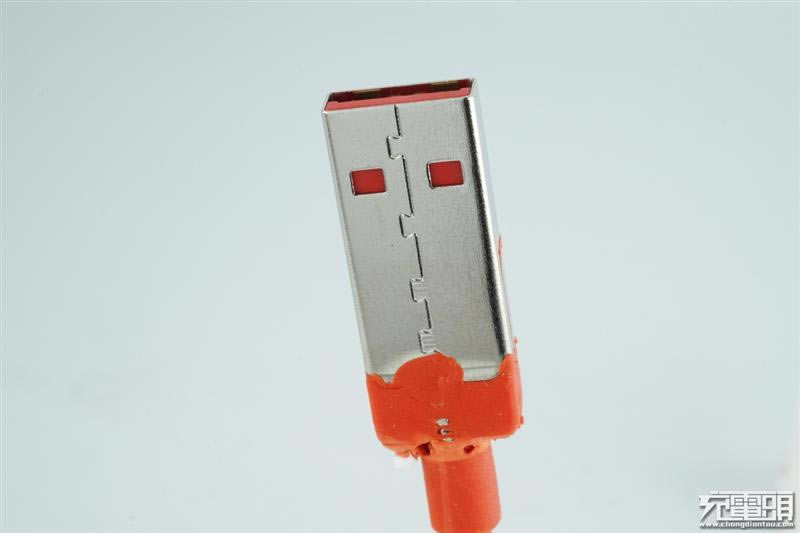

從背部看更明顯。

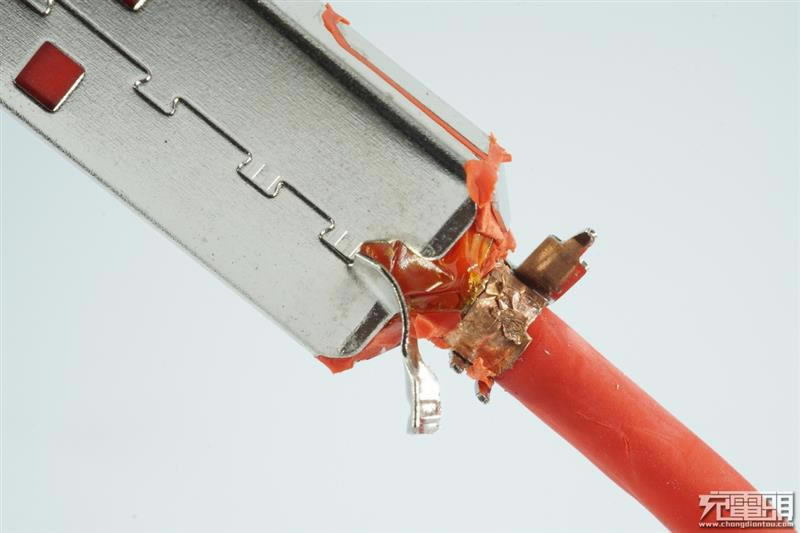

注塑處使用銅箔包裹防干擾。

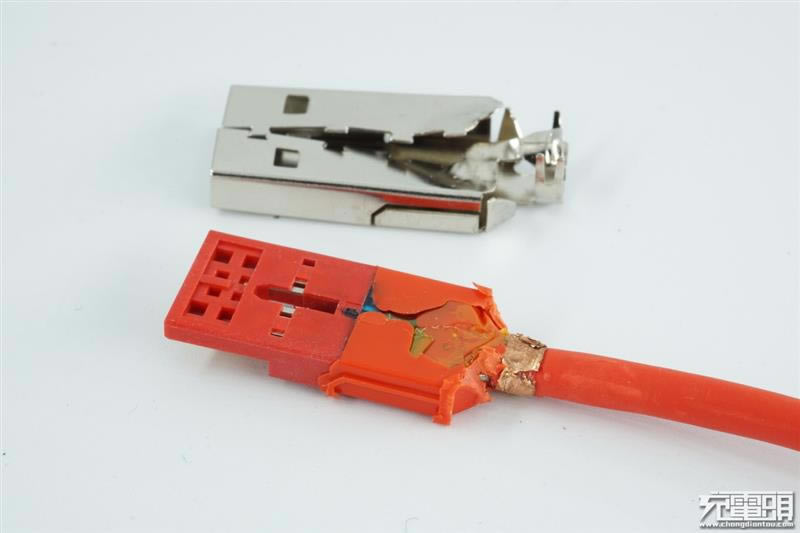

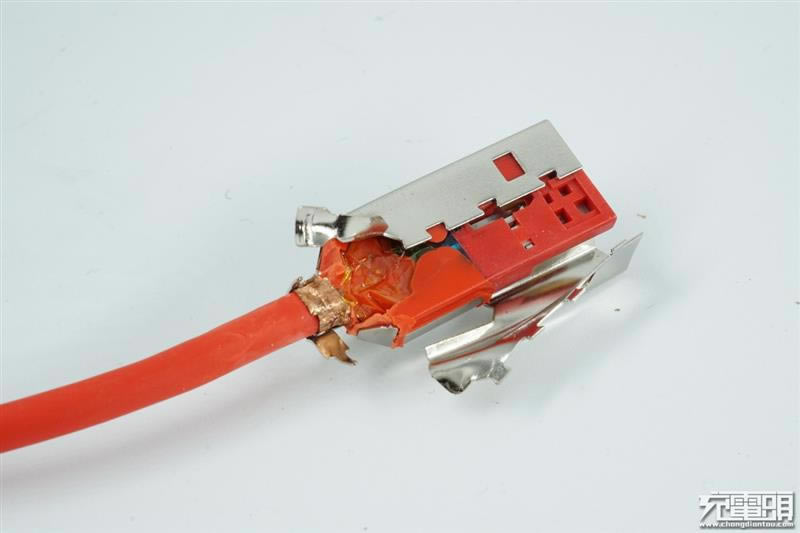

去掉鐵皮。

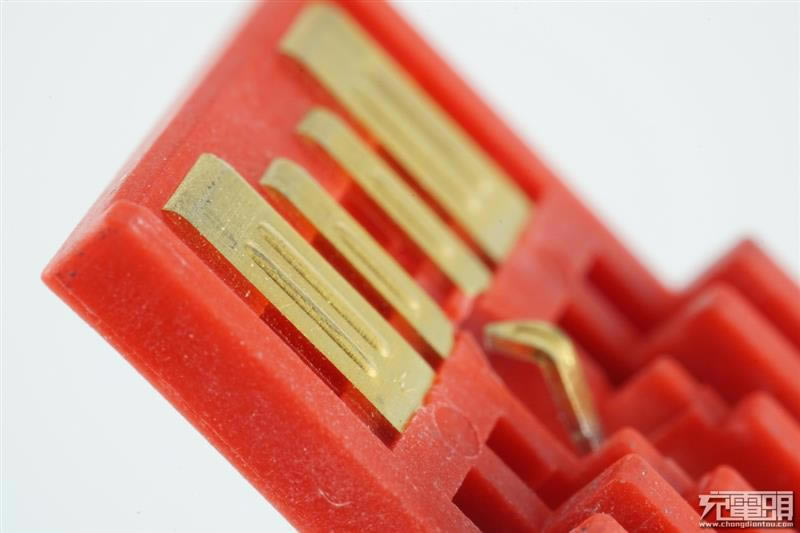

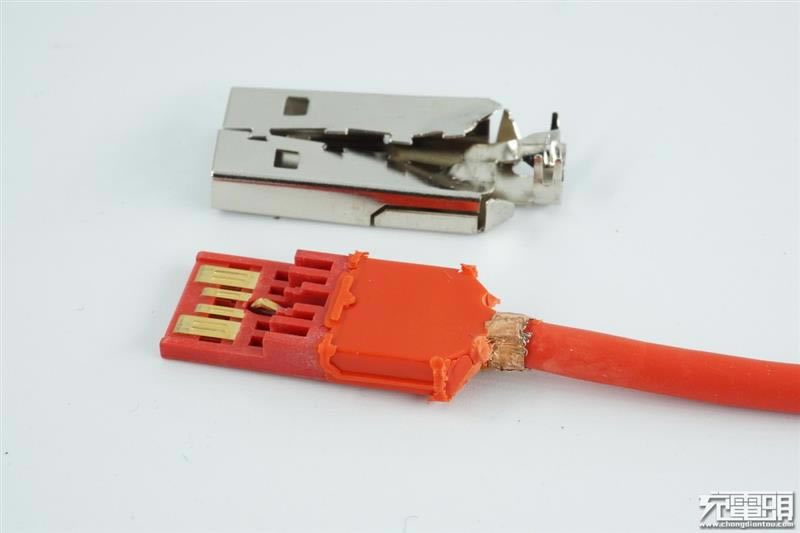

USB公頭的金屬觸點，同樣加寬處理。另外在中間還有一個針腳。

直接搗碎。

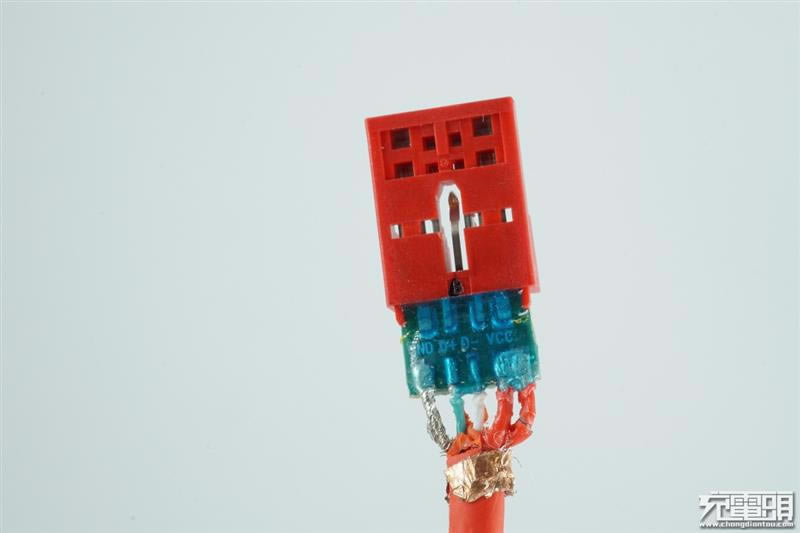

PCB板采用馬拉膠包裹。

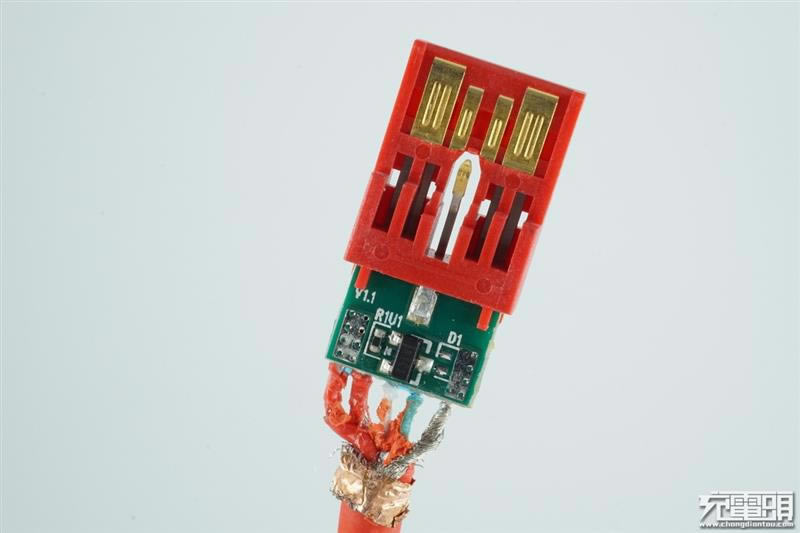

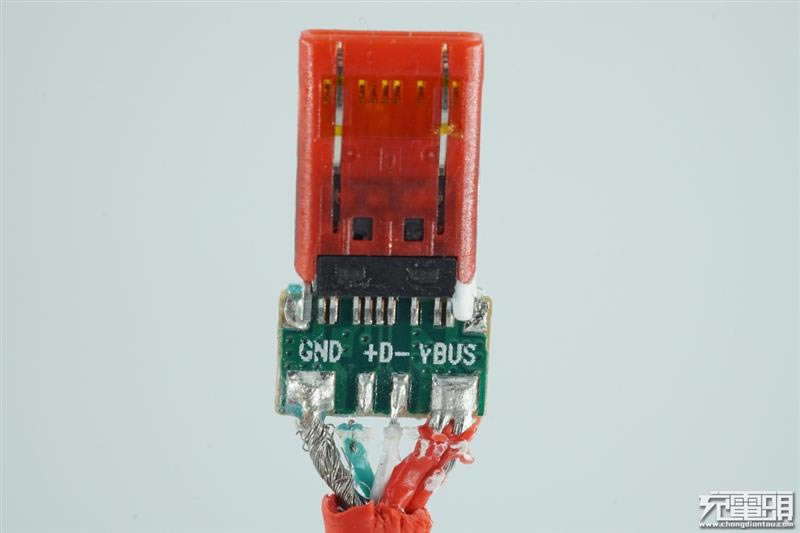

PCB板正面。

背面。

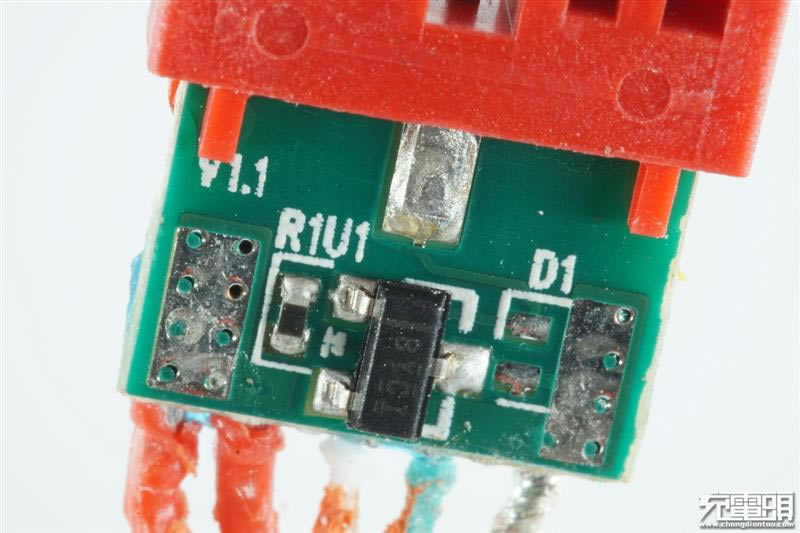

識別使用了印有“BYCI”的芯片，與VOOC閃充線一樣。

額外第5針特寫。

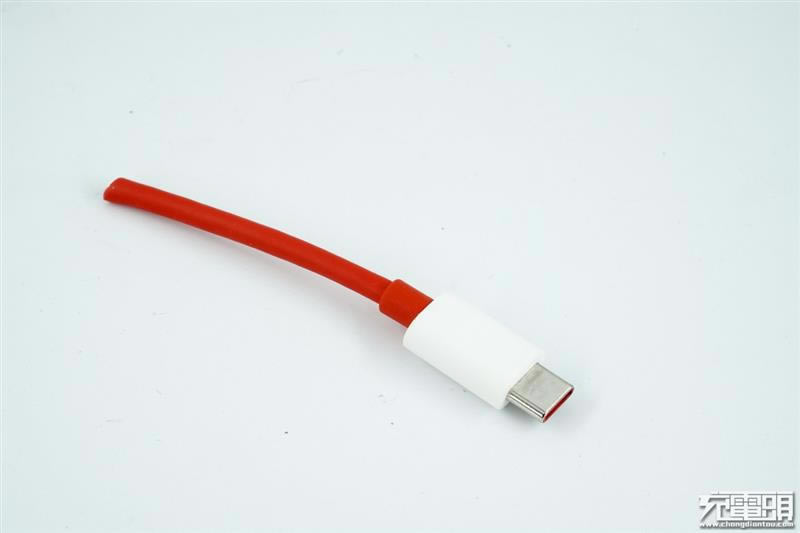

準備對Type-C口動刀。

暴力撕開。

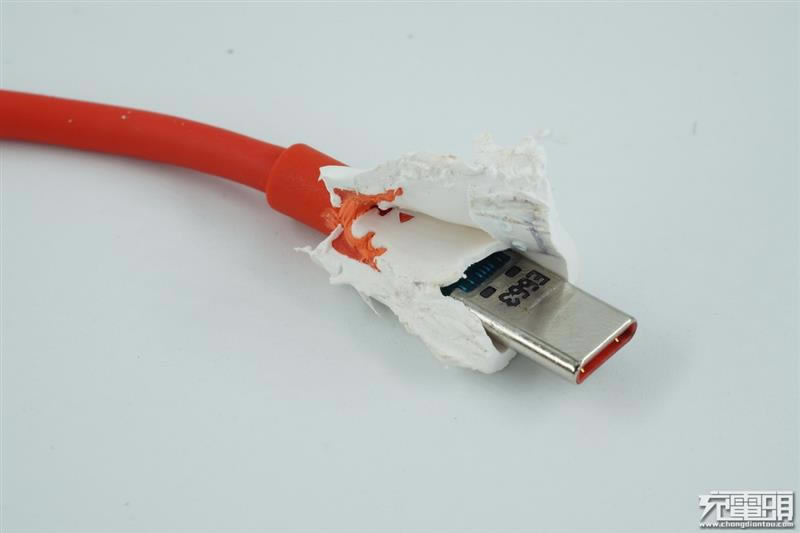

C口一面。

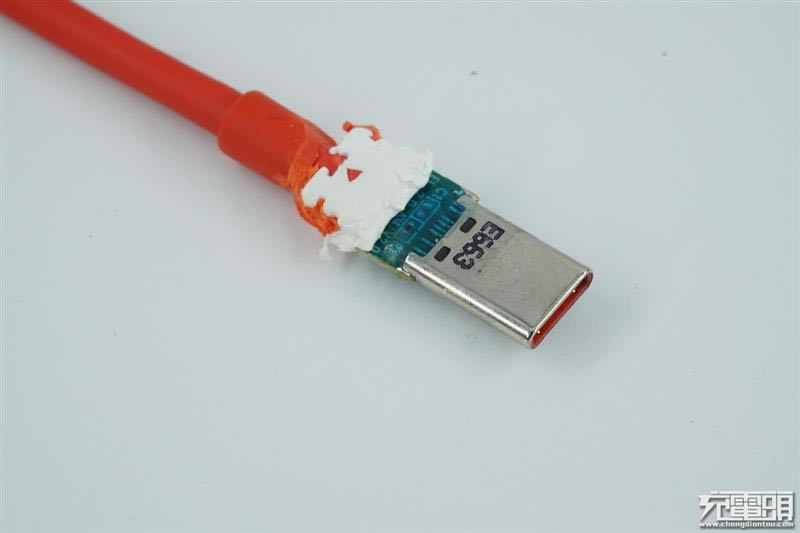

另外一面印有E663，意義不明。

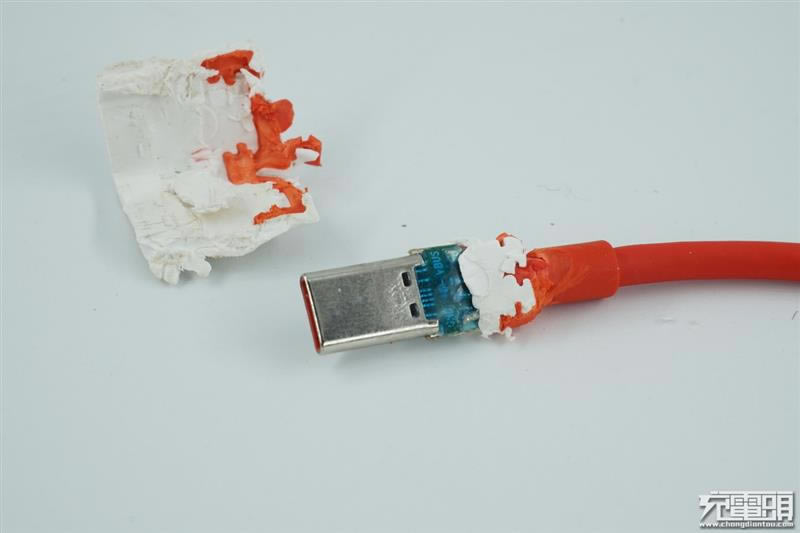

連接處同樣使用膠水澆注。

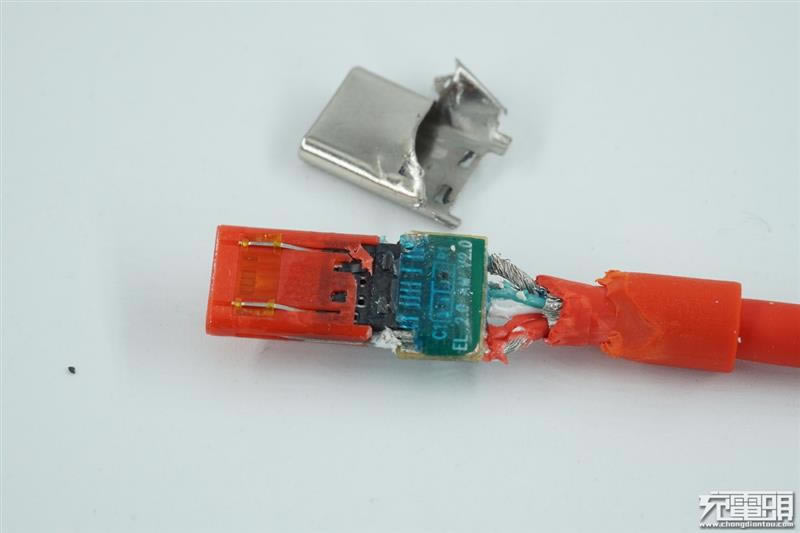

清理膠水后移除鋼殼。

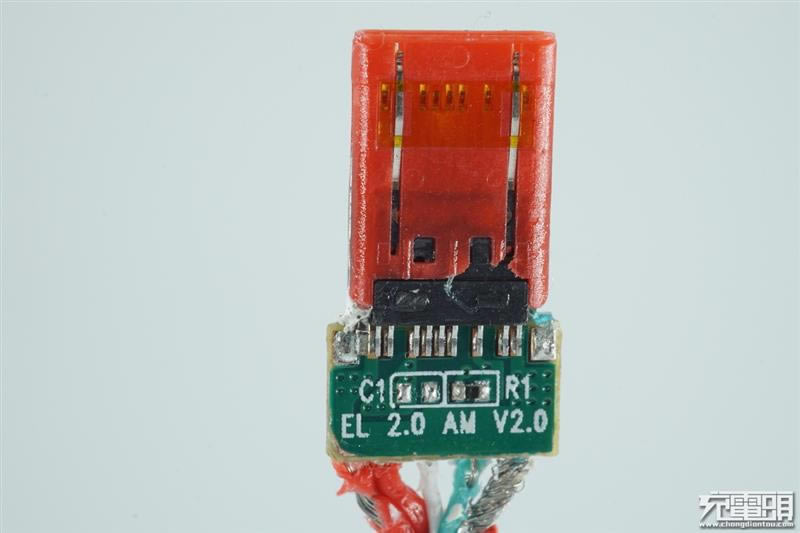

PCB正面

背面。

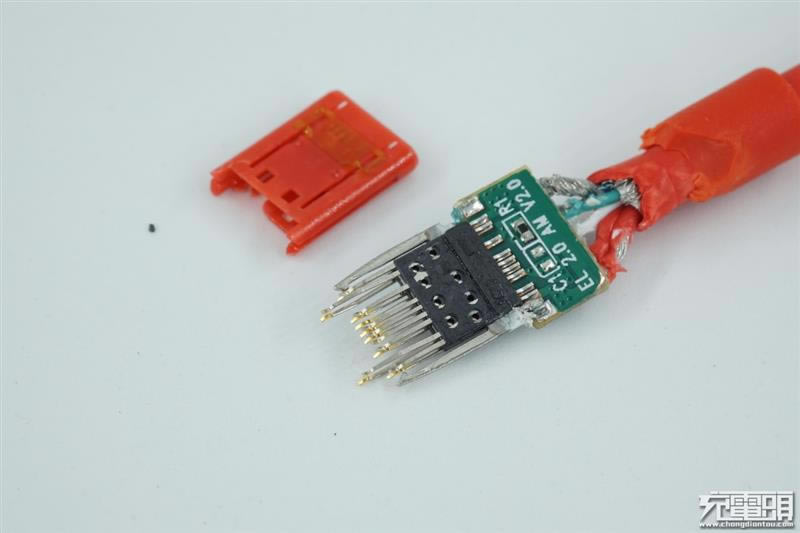

移除舌片。

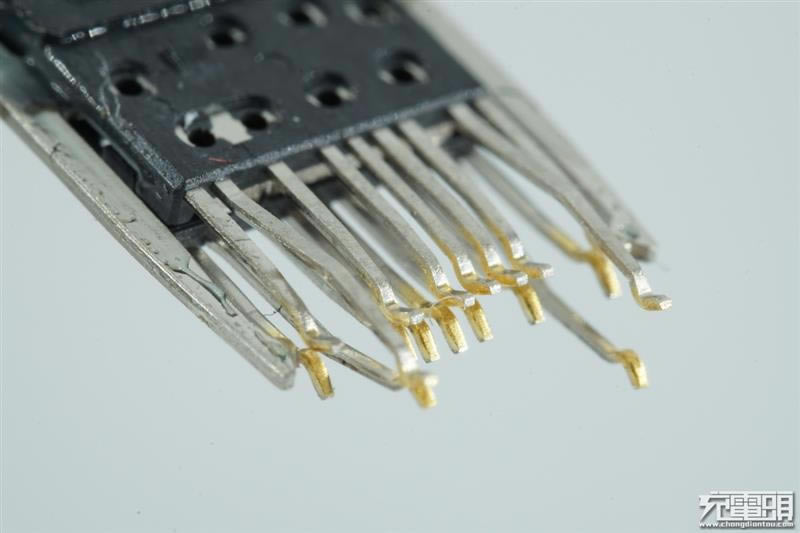

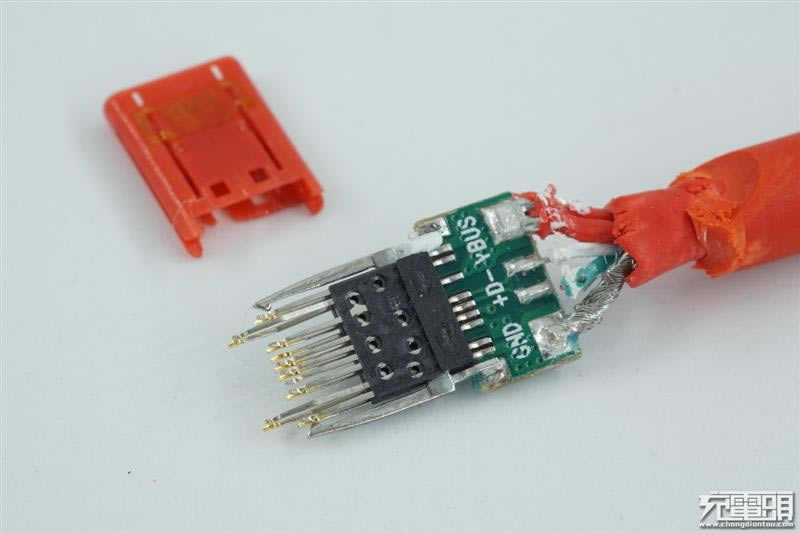

共有18針。

每個觸點鍍金。

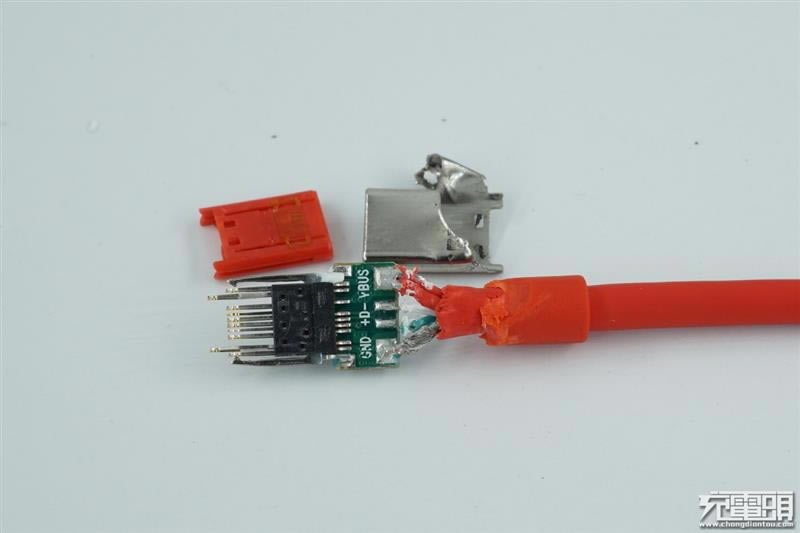

type-c全部拆解部件

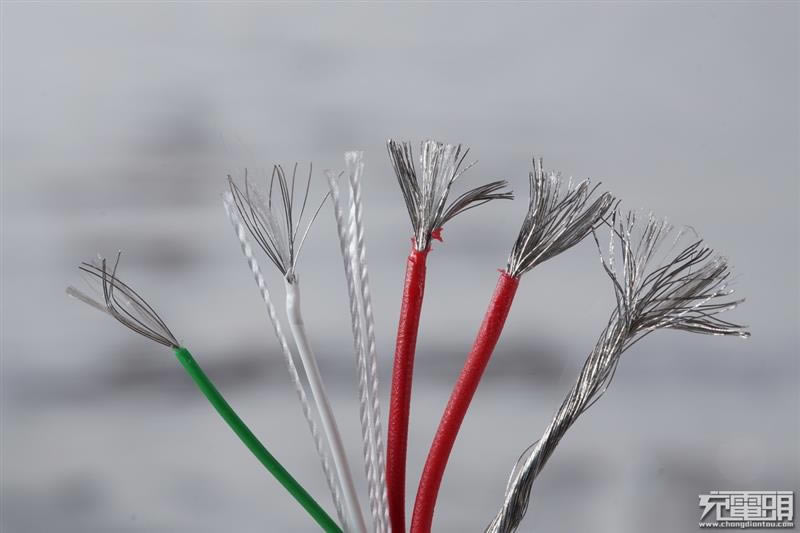

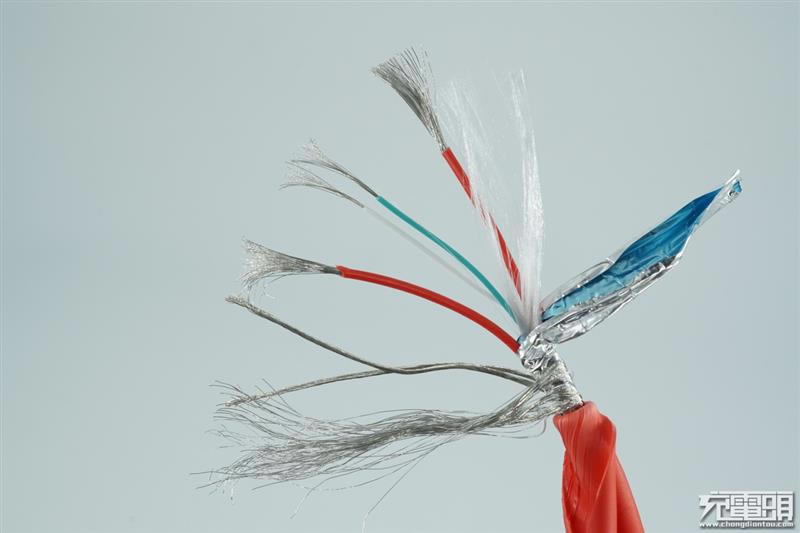

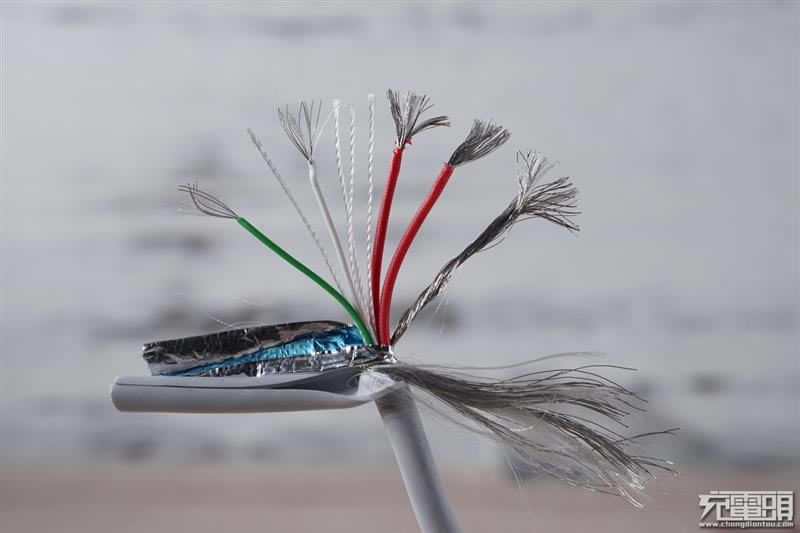

剝開金線芯，同樣是紅色兩股，綠白各一股。

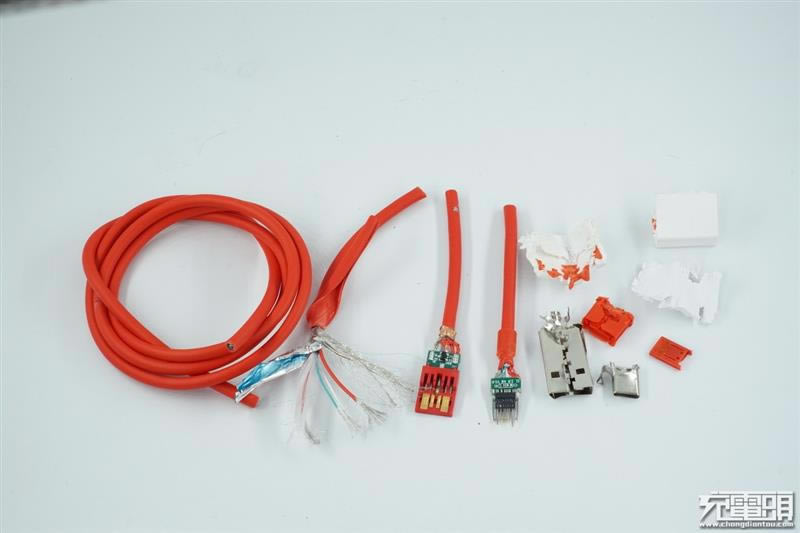

DASH線全部零部件一覽。三條線拆解對比，先來公頭

線材USB公頭放在一起。

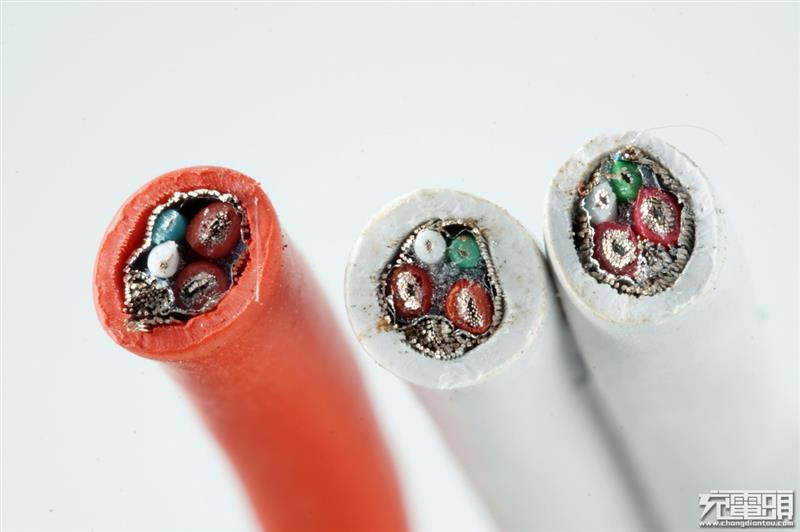

橫截面，線芯組成極為相似。

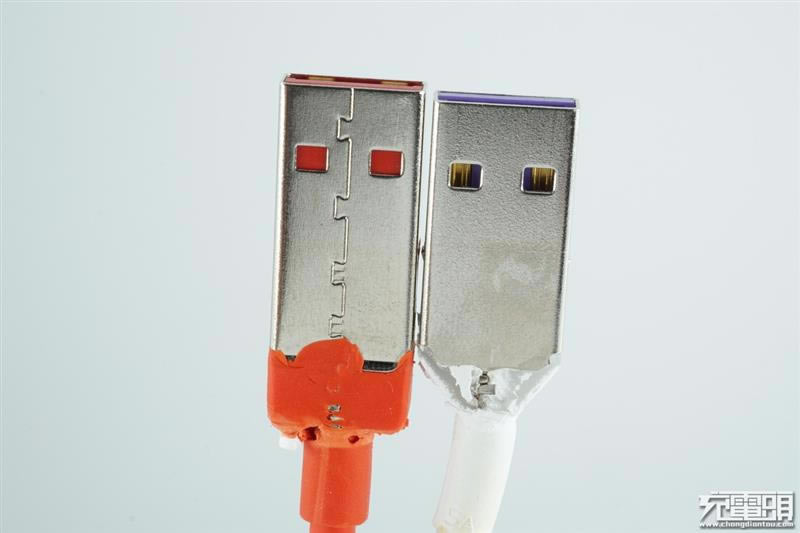

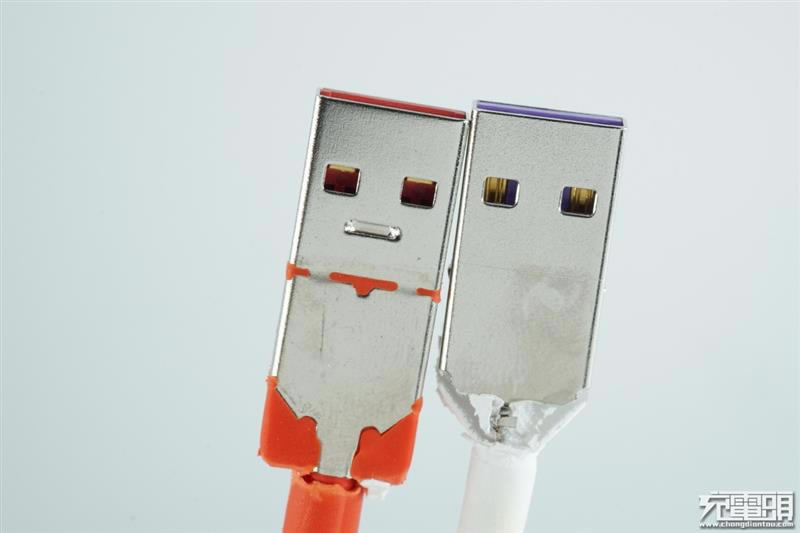

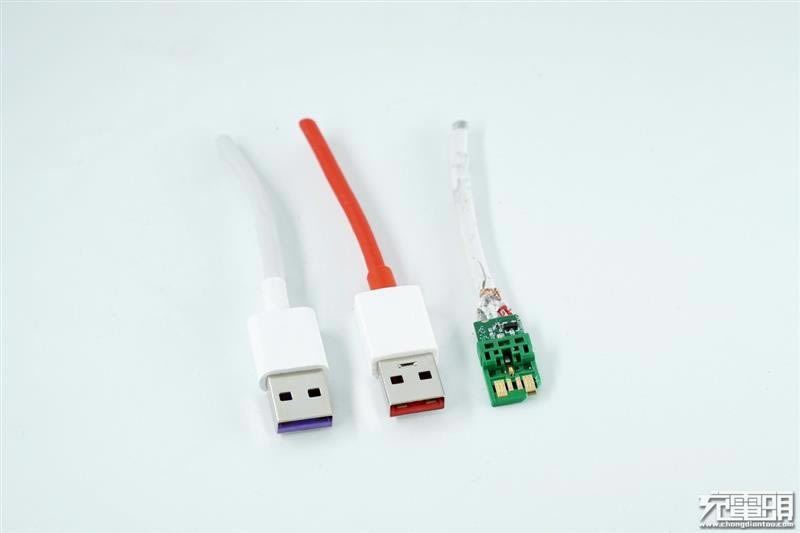

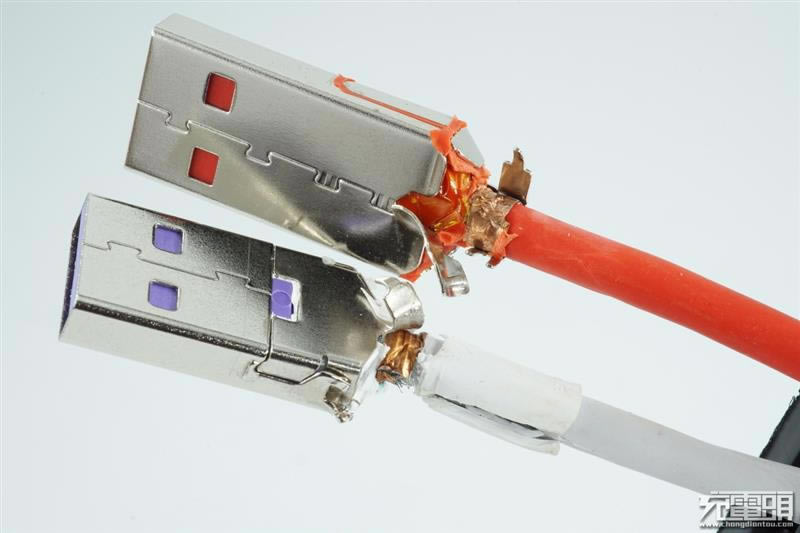

DASH線和華為5A線公頭對比。

DASH線鋼套更長。

連接處均采用銅箔封閉。

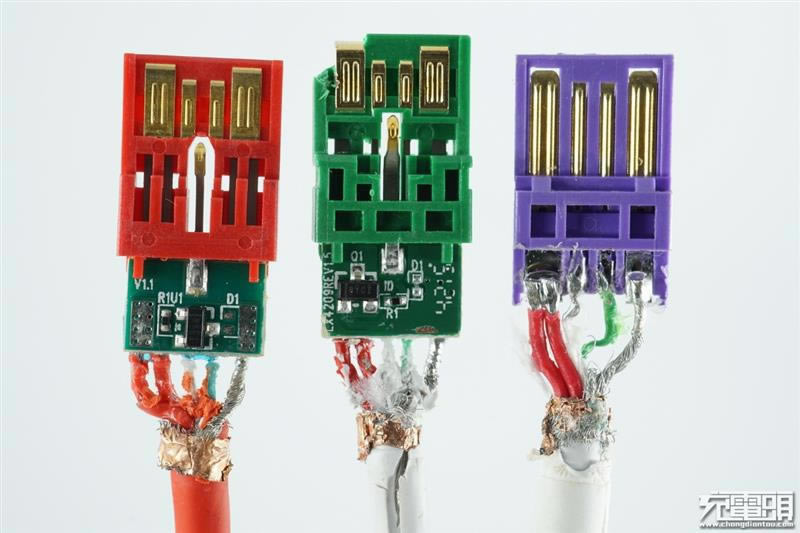

USB公頭對比，全部是加寬的VBUS、GND引腳，保證大電流傳輸能力。

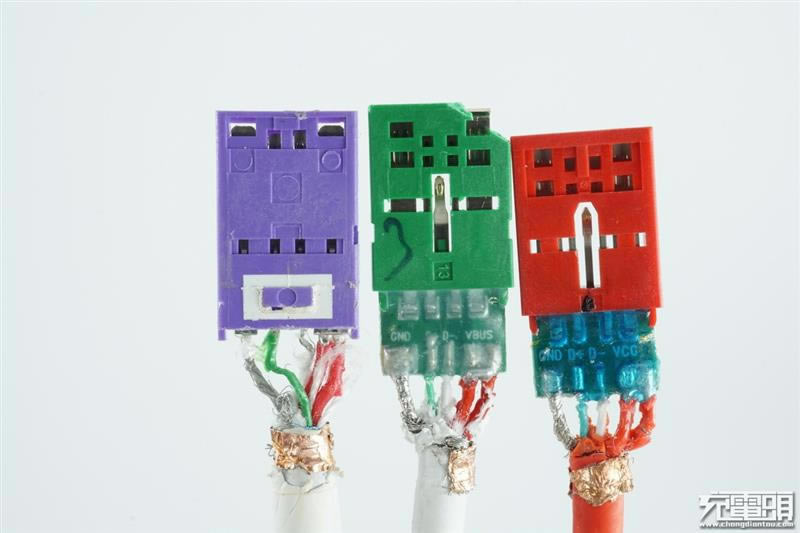

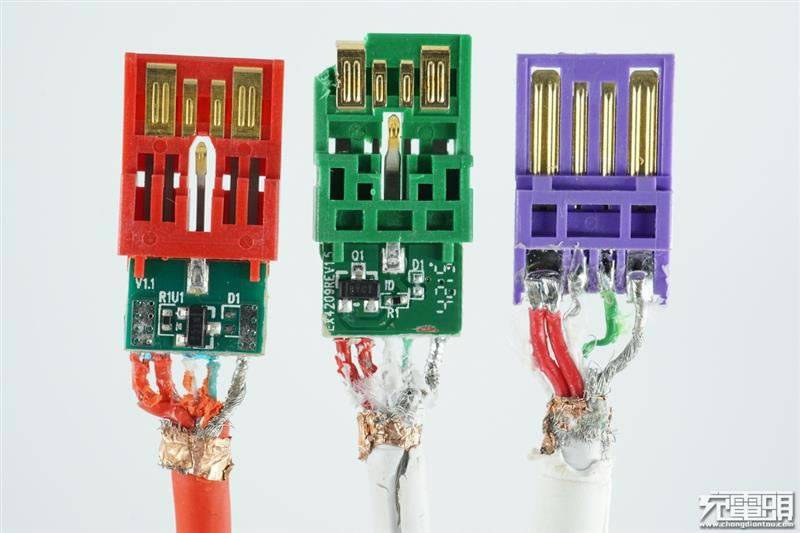

VOOC閃充線和DASH閃充線在中間部位多出一個引腳，華為5A線則沒有。

正極均采用雙股加粗紅線。

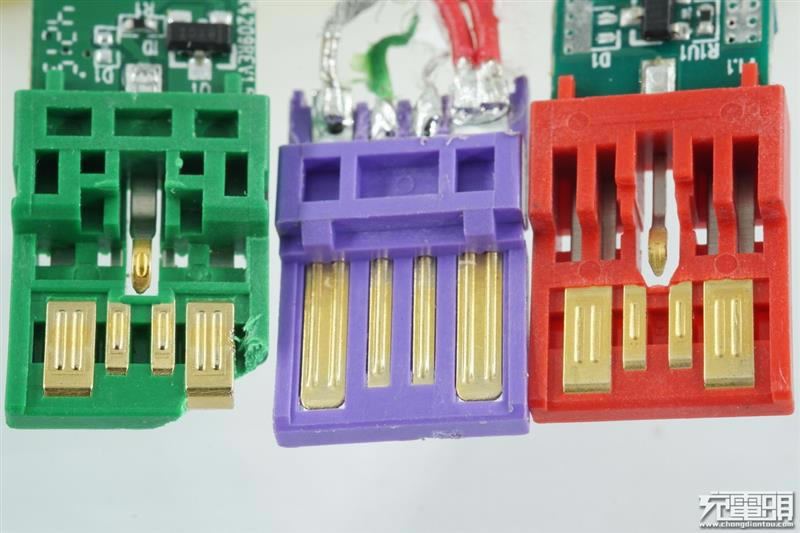

USB-A公頭金屬觸點特寫。特點是寬厚的兩邊，OPPO  DASH中間多了一個接觸點，估計是一個硬識別。

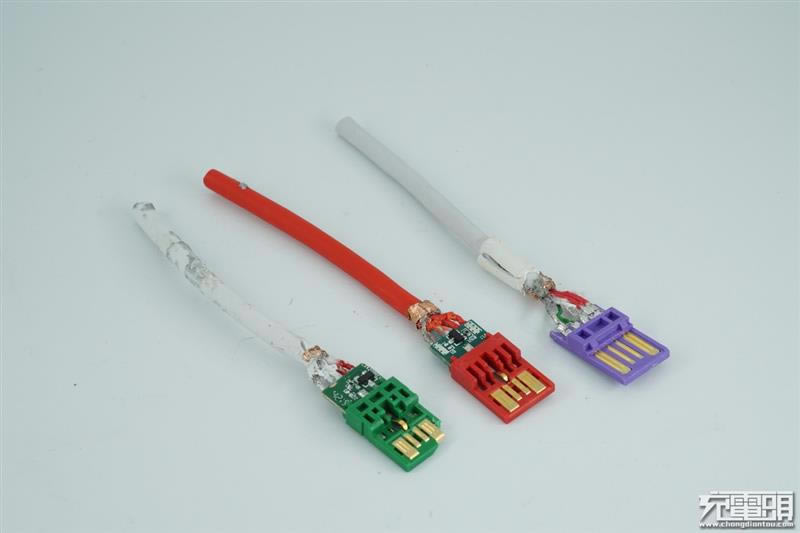

USB公頭對比。 micro type-c這頭拆解對比

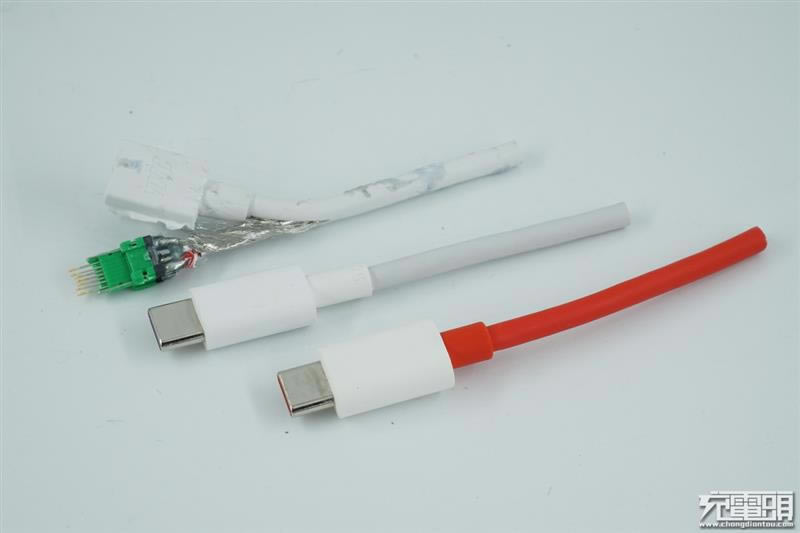

Type-C公頭對比。

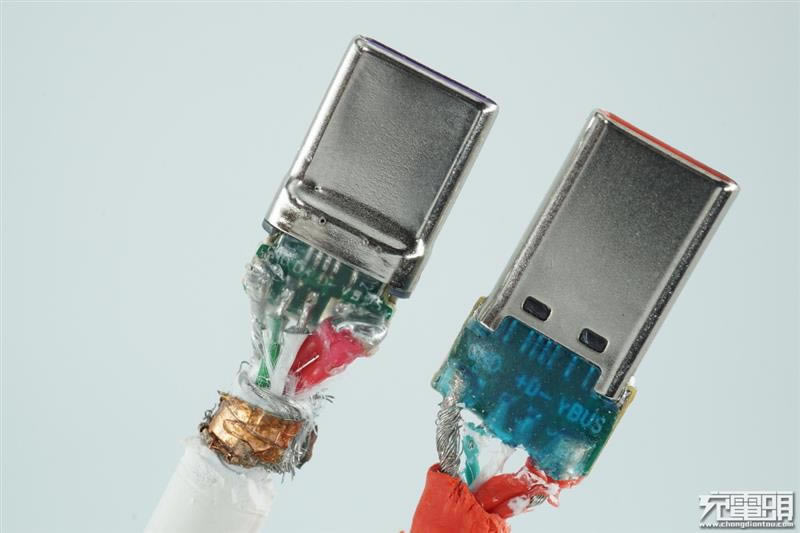

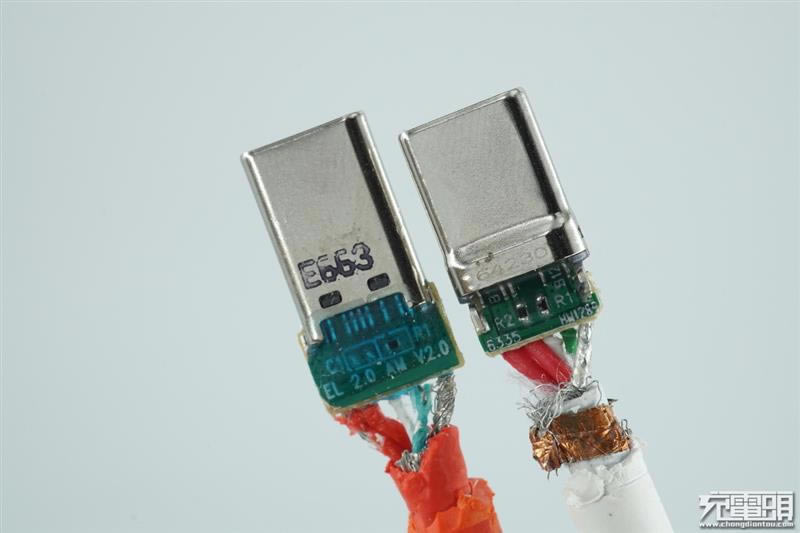

DASH線和華為線Type-C口對比，DASH線只有一個識別電阻R1，華為線有兩個。

針腳定義一模一樣。

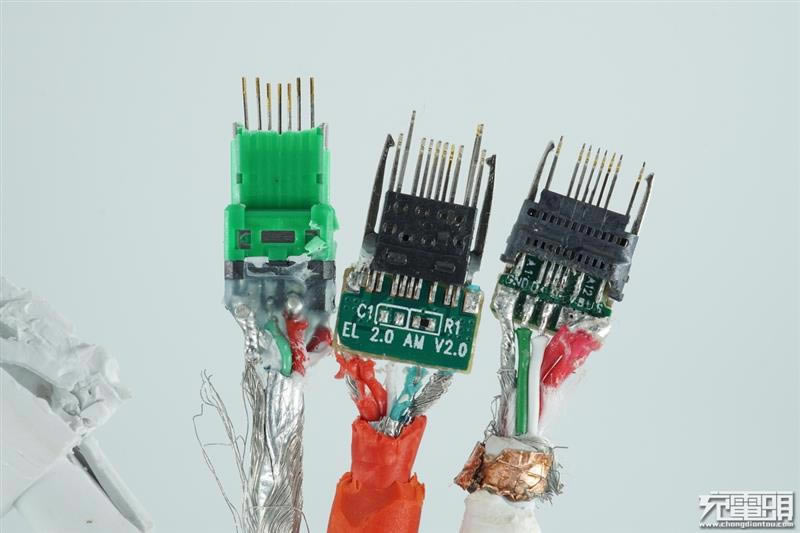

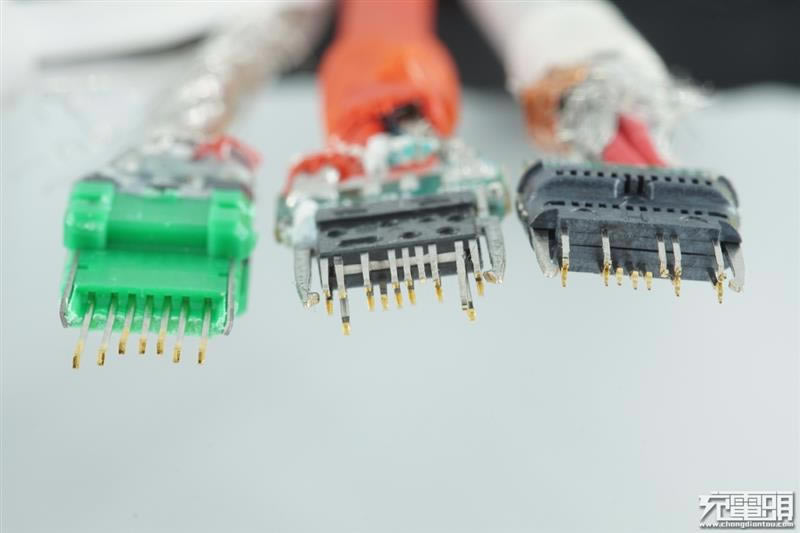

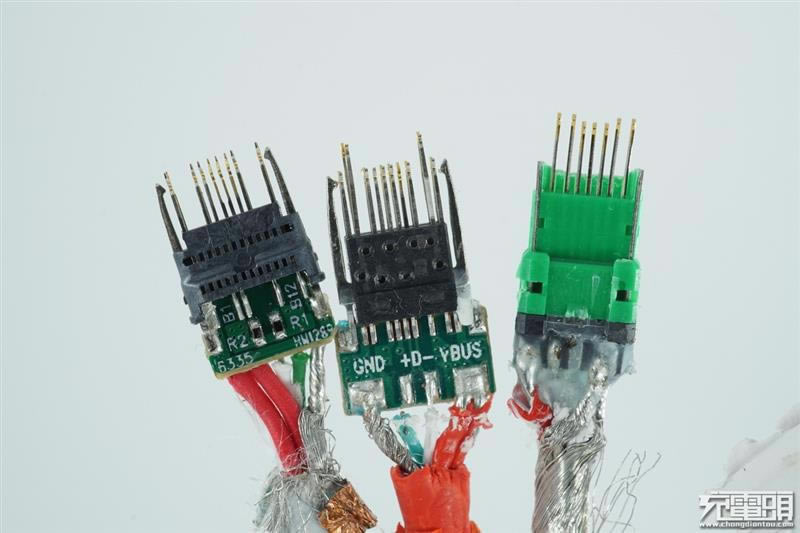

三條數據線正面對比，DASH線有兩對針腳加長了。

反面對比。

觸點全部鍍金。

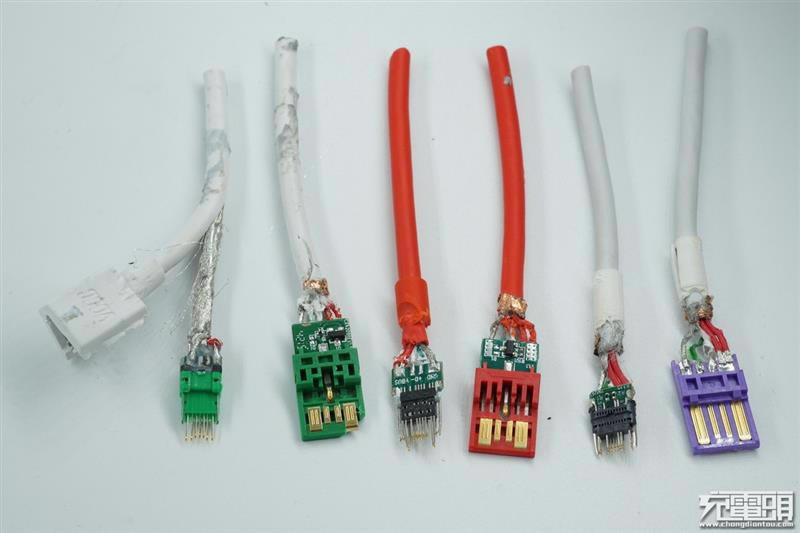

全部端口放在一起。

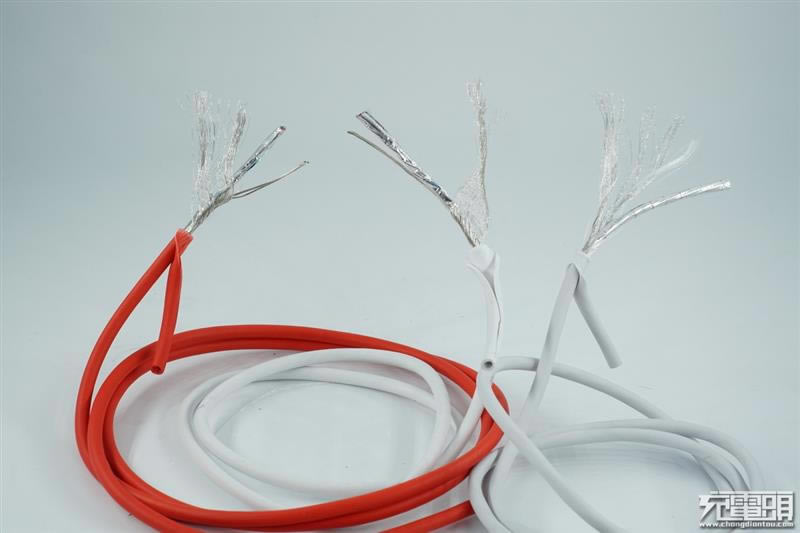

全部線材放在一起。

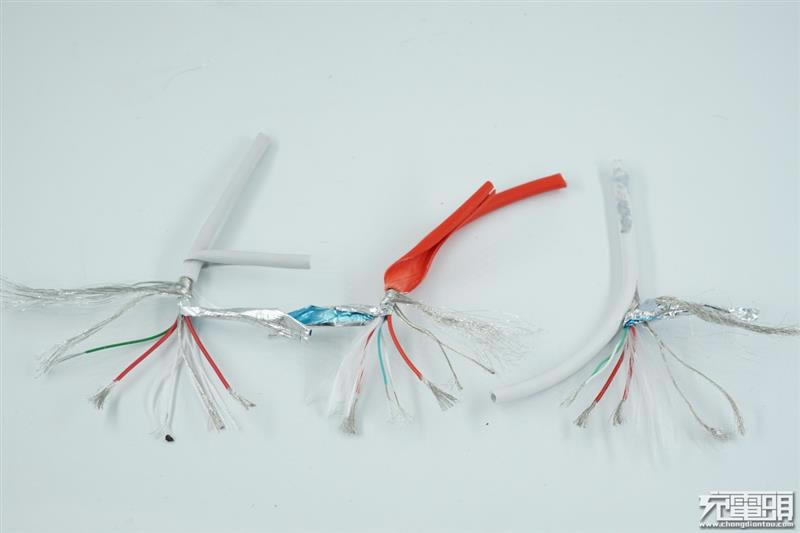

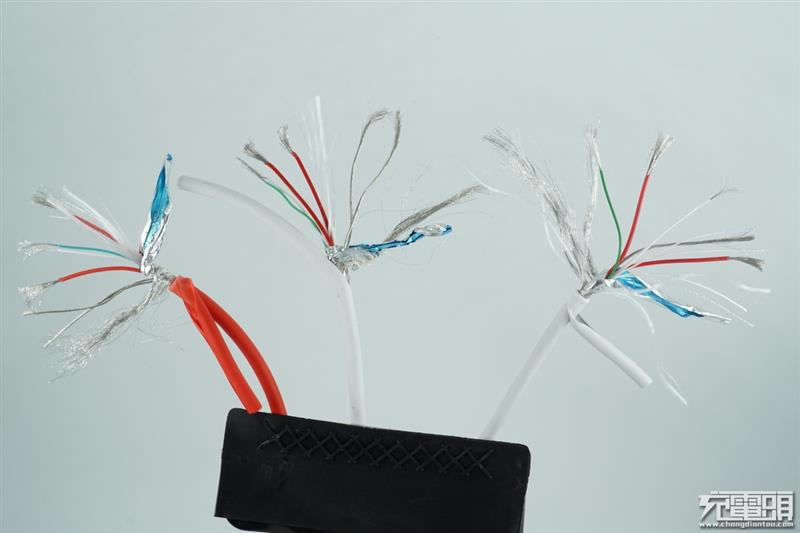

線材內部結構對比，相差無幾。

同樣用了兩根紅色過大電流，目測兩條加起來18awg。

總結：三款線用料十足，結構上有共通的地方：用了兩條紅線作為通過5A大電流；同樣寬厚的V   V-，相當于雙倍的一般的公頭的寬度；用了纏繞方式作為屏蔽層，保證了線材粗而軟，不至于過硬。其中VOOC閃充線和DASH線多了一個針腳用于識別。
