實現手機快速充電說到底還是要對手機電池大功率充電，從充電器輸出這一端來說，OPPO的VOOC方式是低電壓大電流，高通的QC2.0和QC3.0是高電壓低電流。谷歌對高通的快充QuickCharge方式不感冒，親兒子手機沒有采用高通快充方式。記得較早時候，比如摩托羅拉手機充電器，輸出4.2V，等于直接到電池端，電池內部沒有降壓的損耗和產熱，電能傳輸直接簡單。

當然現在的手機電池很多都是高電壓電池也支持高倍率充電，比如4.35V和4.4V的電池，充電器直接輸出4.4V到手機內部這種傳輸方式類似早期摩托羅拉手機那種輸出方式。低電壓要想實現大功率充電，自然電流要很大，對充電數據線的承載能力要求很高。假如充電功率20W，電壓4.4V，那么對數據線電流通過能力的要求接近5A了。

今天要比較的就是三大電流通過能力達到5A的數據線：OPPO的VOOC閃充數據線、一加的DASH閃充數據線和華為的SuperCharge超級快充數據線，前兩者同屬一派，不過VOOC閃充數據線是USB-A to MicroUSB（特制），而后兩者是USB-A to C。

一、外觀三種線材外觀對比

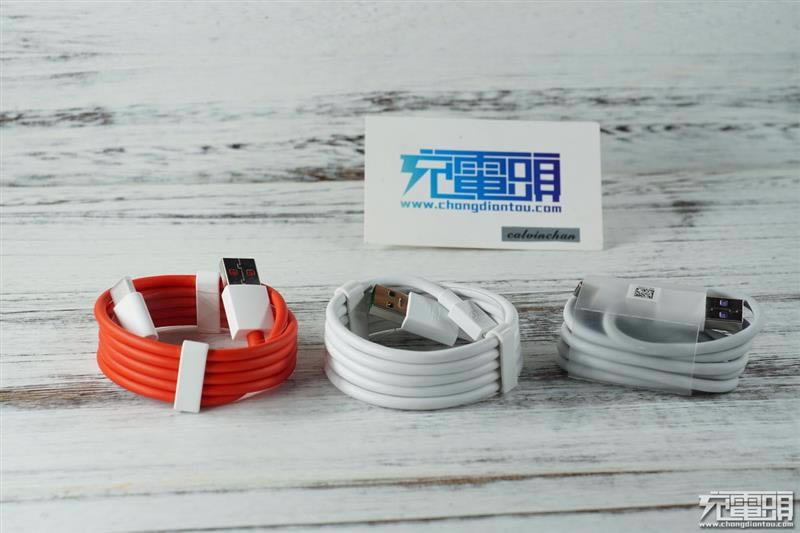

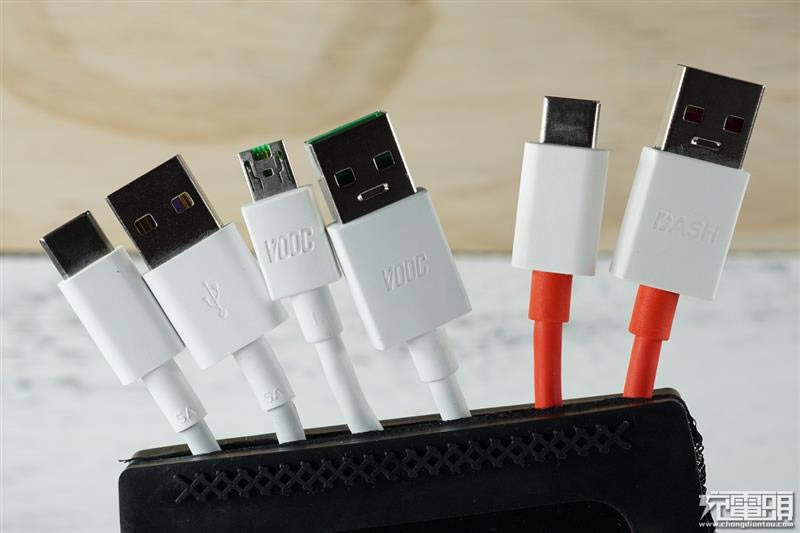

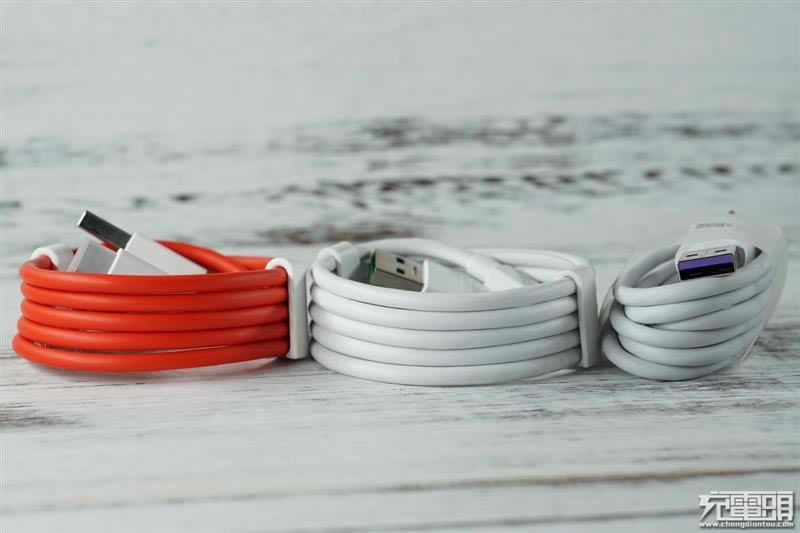

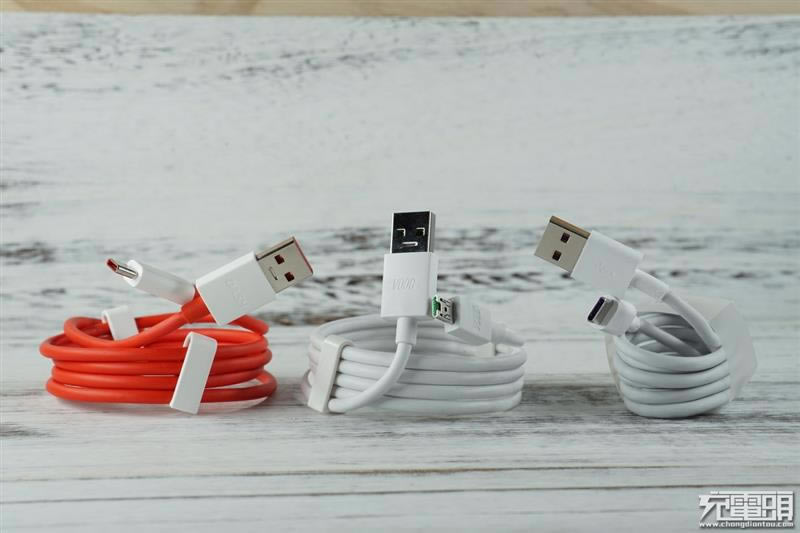

從左至右依次為DASH閃充線、VOOC閃充數據線、華為5A數據線。

三種線材的收束方式不同，DASH線和VOOC線有專門的束線卡扣，華為5A線顯得隨意一些，只用了一個塑料套套住。

三條線的粗細看起來差不多。

三條數據線的端口放在一起對比。

VOOC閃充線使用的是特制的MicroUSB端口，與普通MicroUSB數據線看起來不同。華為5A數據線、DASH閃充數據線兩頭看起來與普通Type-C數據線無異。

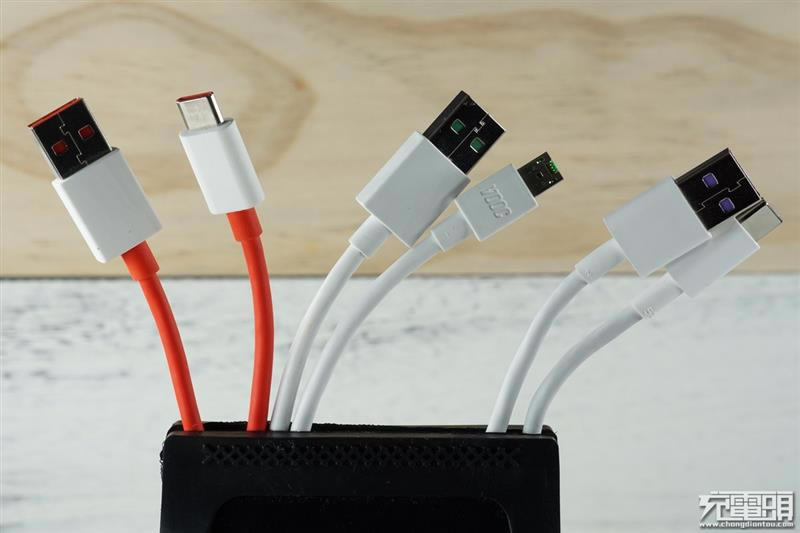

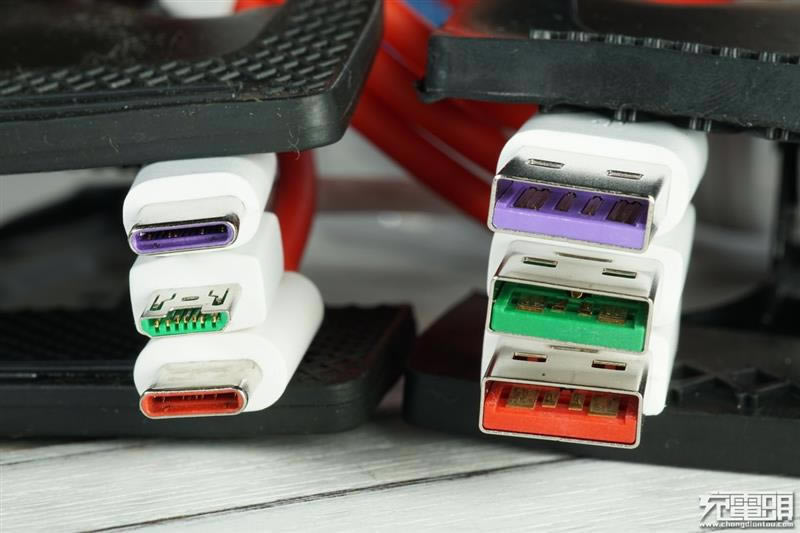

每條數據線的舌片顏色不同。

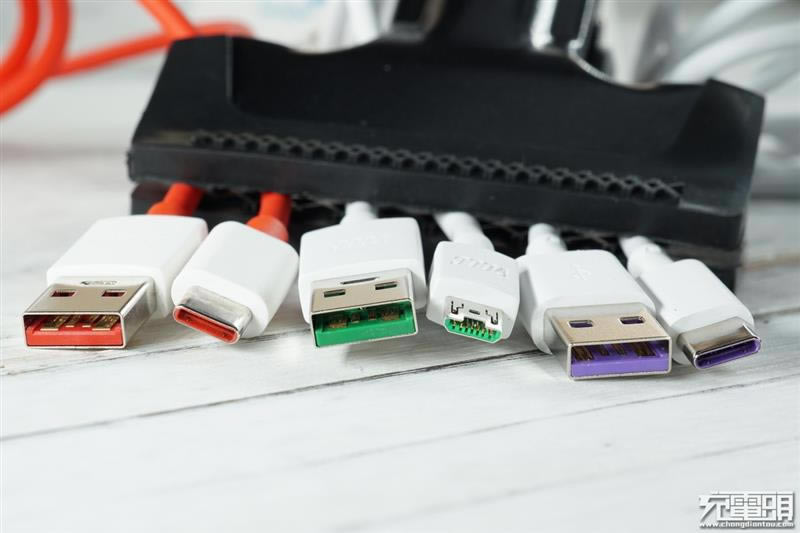

從上到下依次為紫色舌片的華為5A線、綠色舌片的VOOC閃充線、紅色舌片的DASH閃充線。

USB公頭和Type-C公頭顏色一致，一一對應。

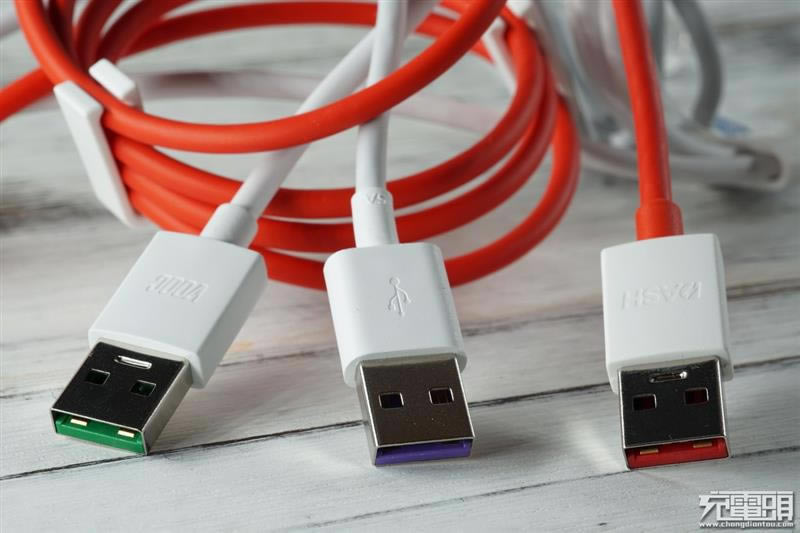

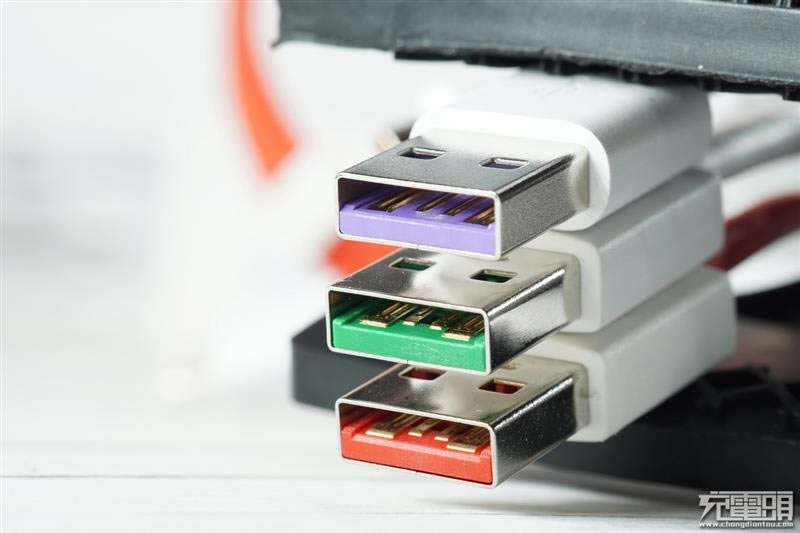

三條數據線USB公頭對比。

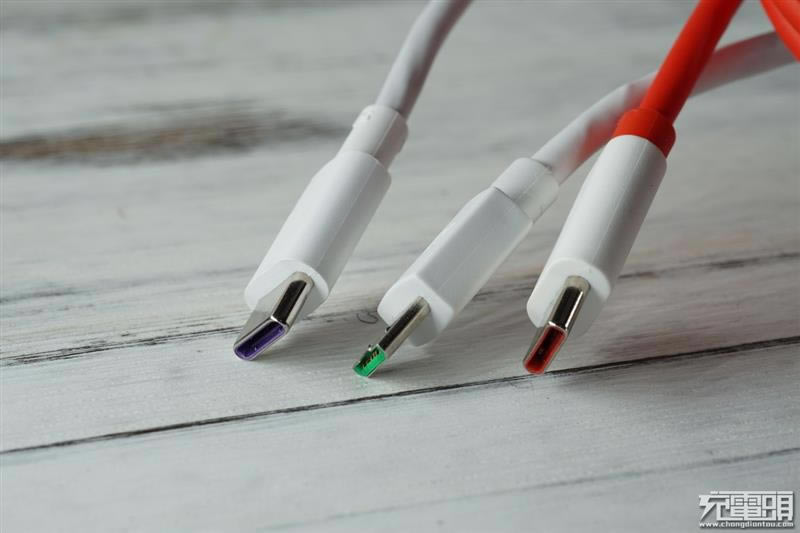

另一端的公頭同樣使用了不同顏色的膠芯。二、測試測量一下各自的帶皮線徑粗細。

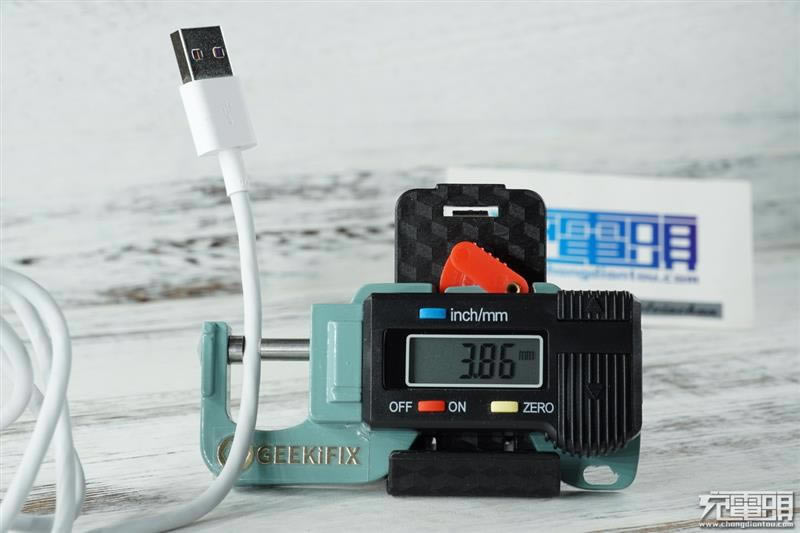

首先是華為5A線，千分尺顯示為3.86mm。

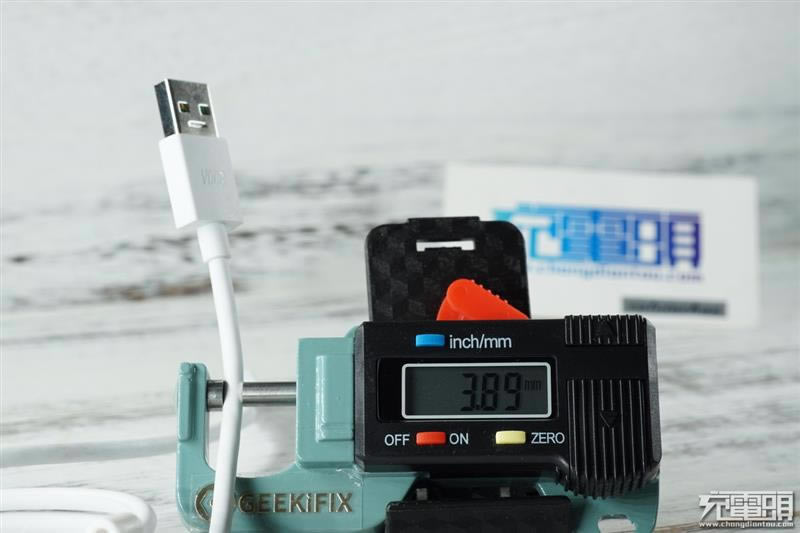

VOOC閃充線，測得直徑為3.89mm。

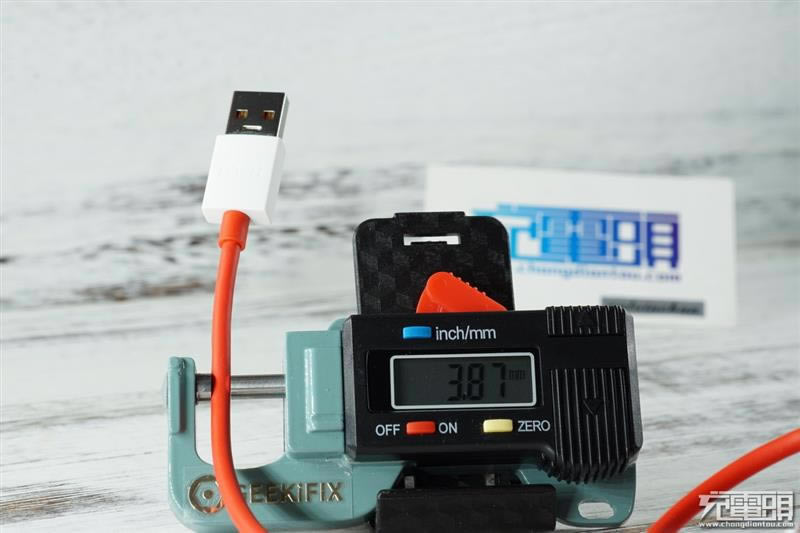

DASH閃充線，測的直徑為3.87mm。忽略夾緊力度與線材粗細不均，三者的粗細基本接近。

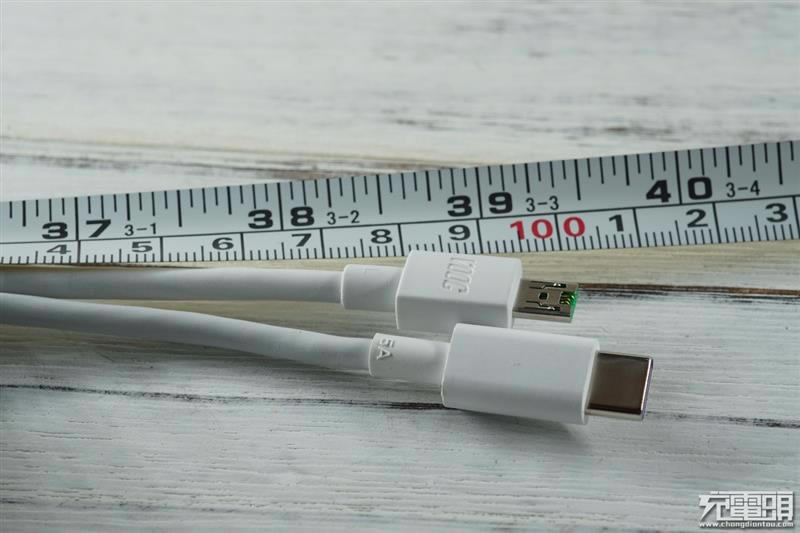

大致測量了一下華為5A線和VOOC閃充線的長度，均在1m左右。

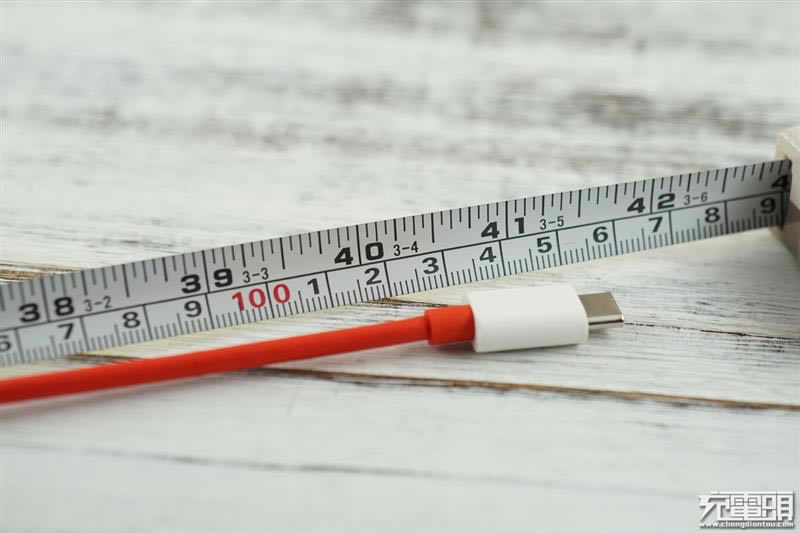

DASH線微微超出1m。

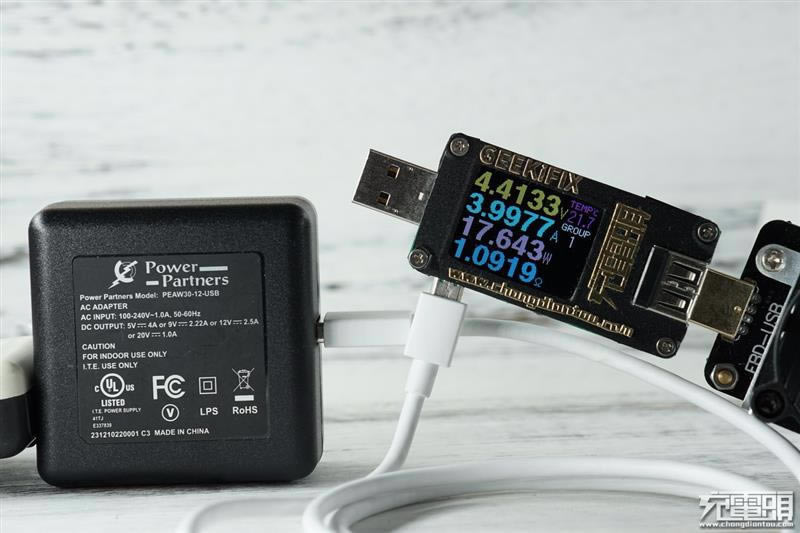

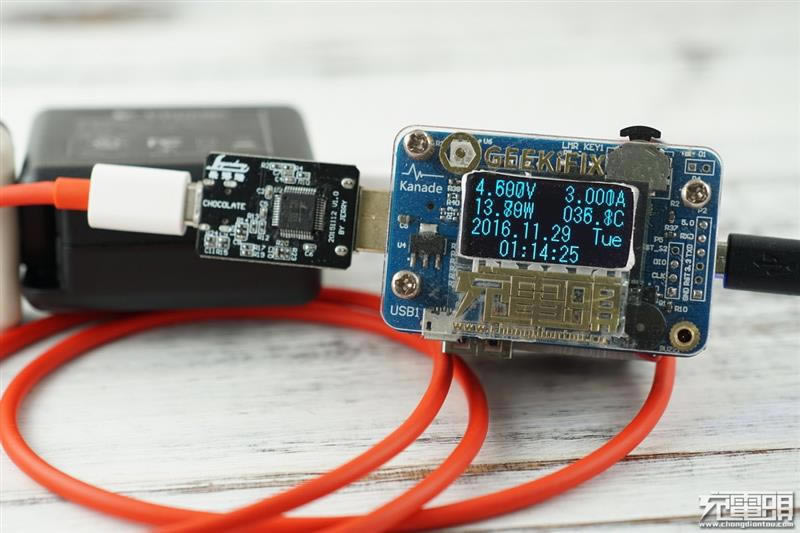

接下來通過固定輸入端電壓、增大電流的方式測量數據下兩端的壓降間接求得線阻。實驗采用POWER PARTNERS的QC電源，少有的可以5V4A輸出的電源，QC可以20V輸出也是絕無僅有的。

先是VOOC閃充線。

未通電流時，空載電壓為5.0345V。

通1A電流時，電壓為4.8831V。4.7142V

通2A電流時，電壓為4.7142V。

通3A電流時，電壓為4.5694V。

其次是DASH閃充線。

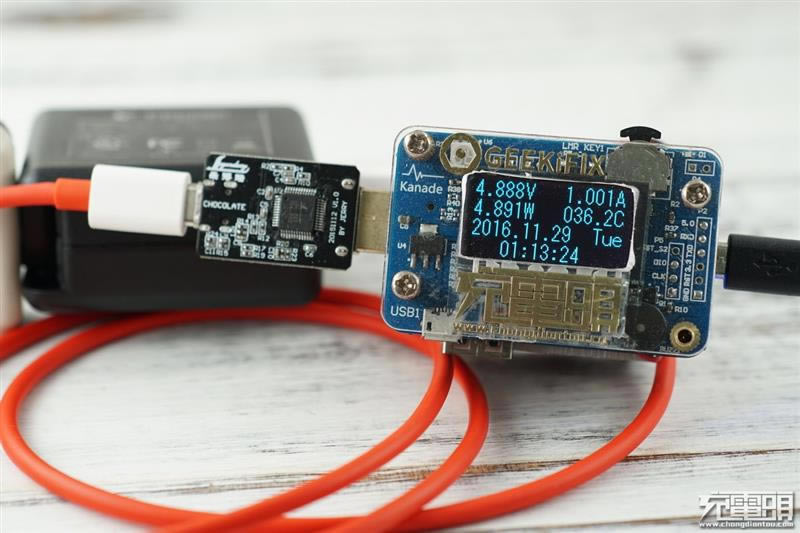

通1A電流時，電壓為4.888V。

通2A電流時，電壓為4.740V。

通3A電流時，電壓為4.600V。

通4A電流時，電壓為4.453V。最后是華為5A線。

未通電流時，電壓為5.035V。

通1A電流時，電壓為4.893V。

通2A電流時，電壓為4.741V。

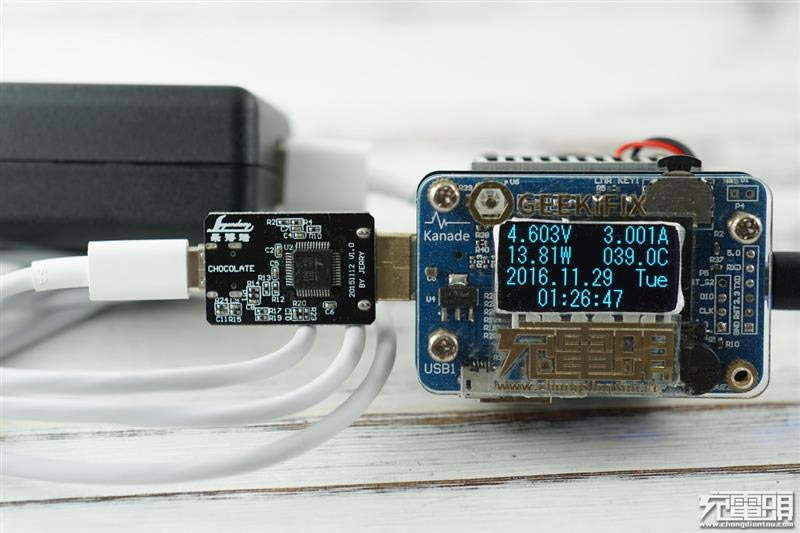

通3A電流時，電壓為4.603V。

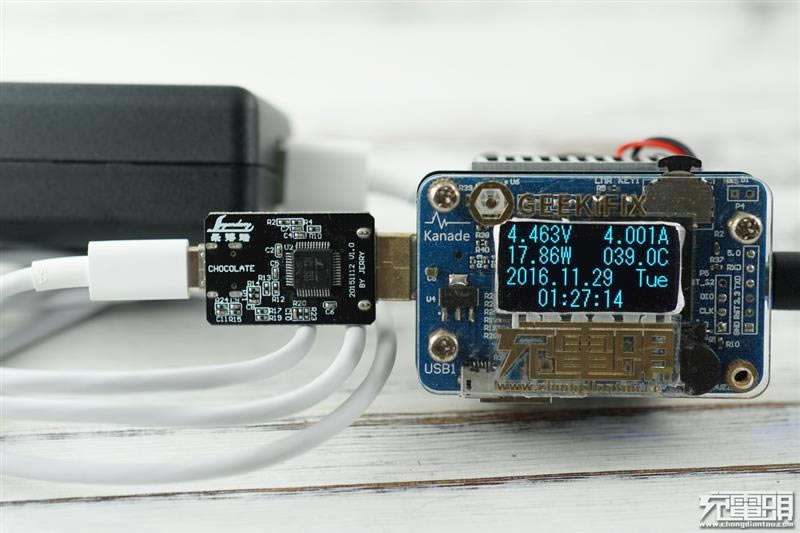

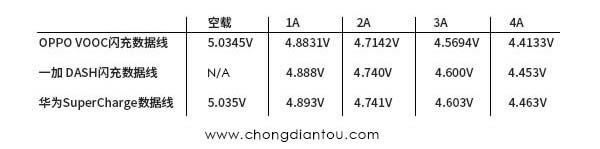

通4A電流時，電壓為4.463V。數據匯總?cè)缦拢?/p>

可以得知三條線的差異很小，華為SuperCharge 5A線稍稍勝出一籌。

三、拆解首先拆解的是VOOC閃充線。

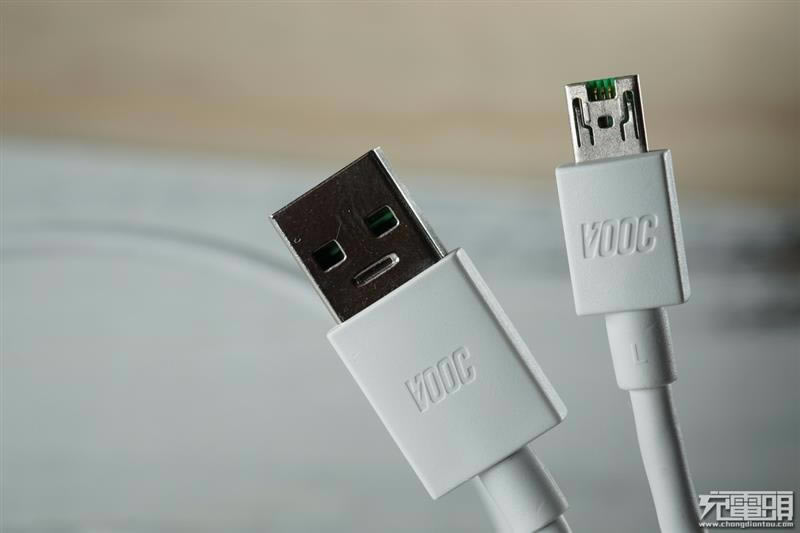

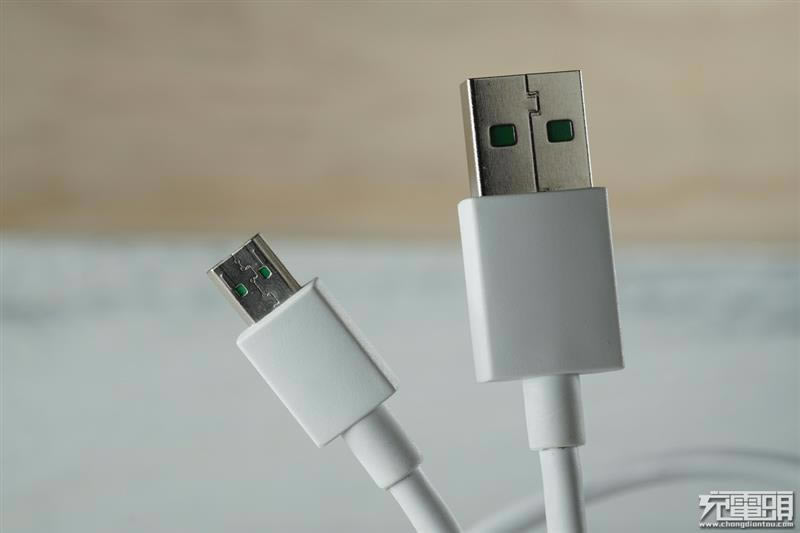

兩端印有VOOC標志。

兩端口使用鐵片沖壓成型。

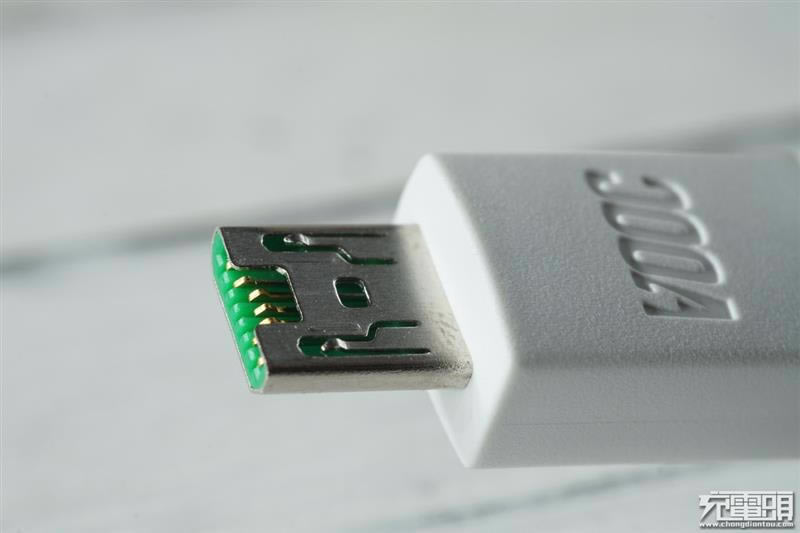

MicroUSB口特寫。

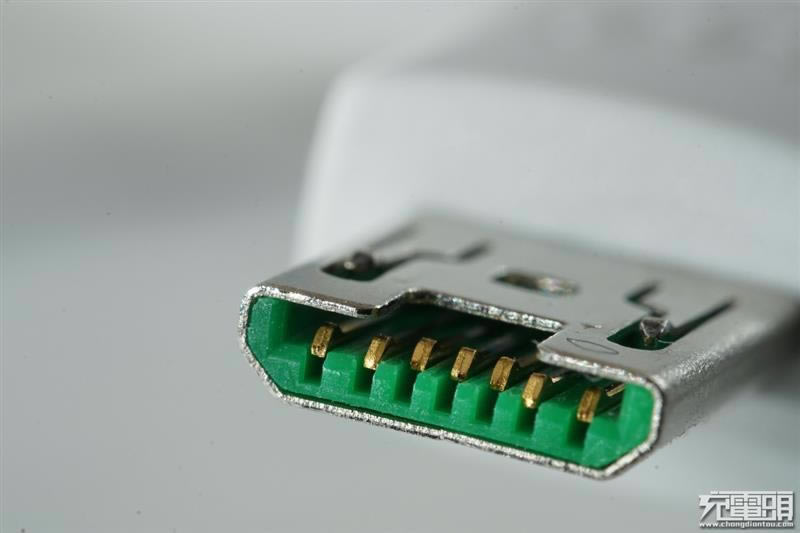

MicroUSB口內部金屬觸點，比普通的5針多2針。

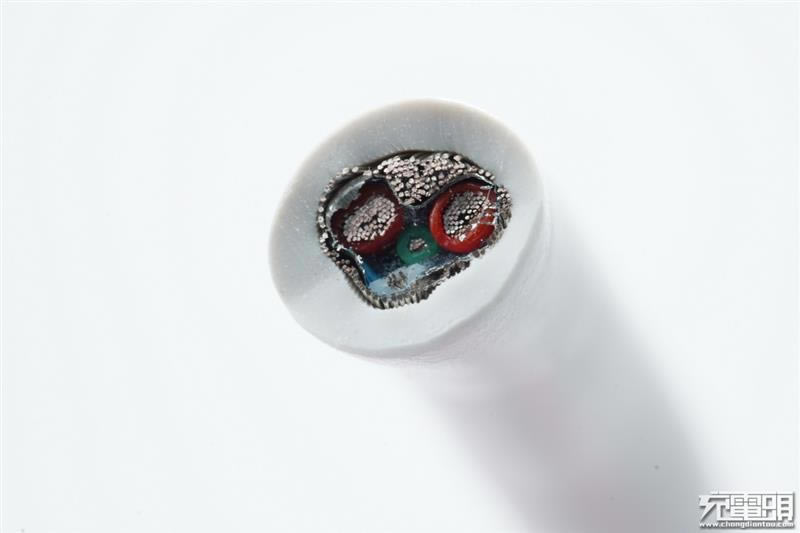

從中間剪斷數據線，截面圖中隱約可以看到兩根紅色過流線、綠白信號線、負極裸線、金屬屏蔽層、編織網。

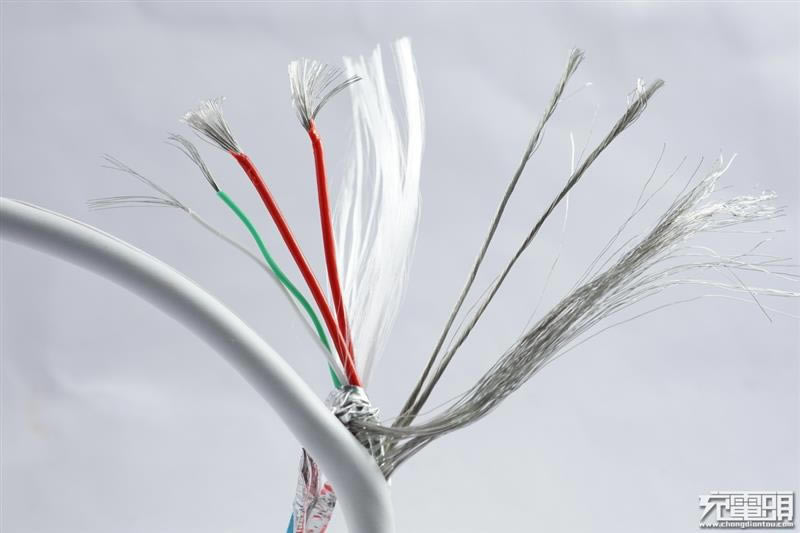

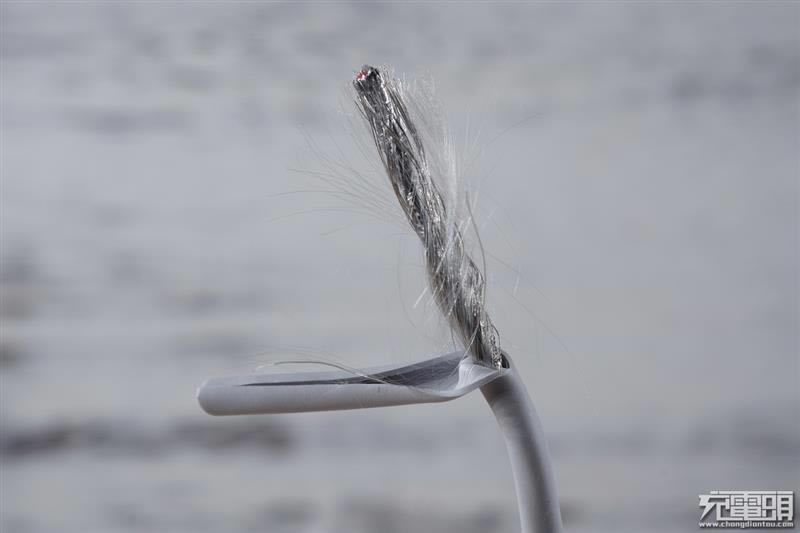

剝?nèi)ネ馄ぃ�白色細絲應該是防拉線。

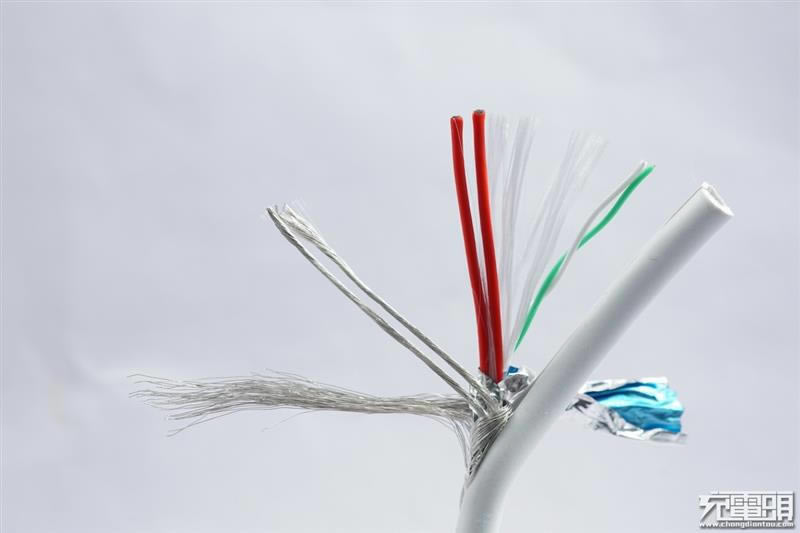

紅白綠線剝開后也是有鍍錫線組成。

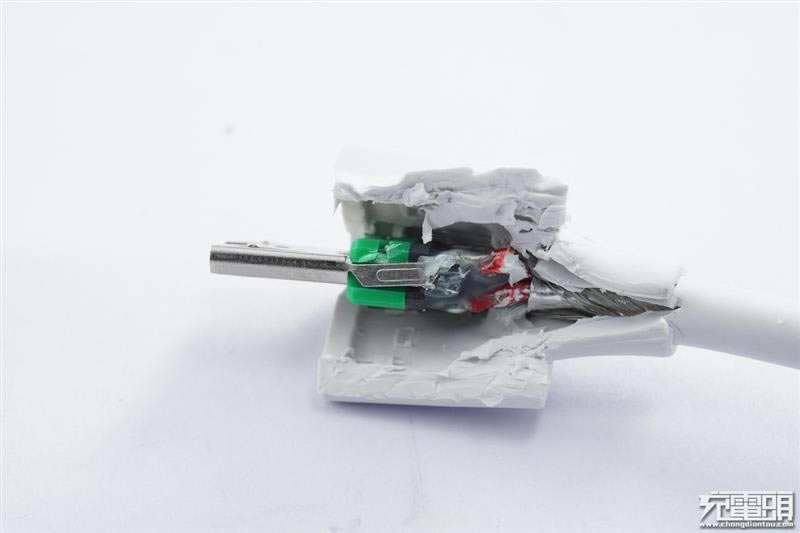

MicroUSB口暴力剪開。

導線與接頭注塑連接，防止拔斷。

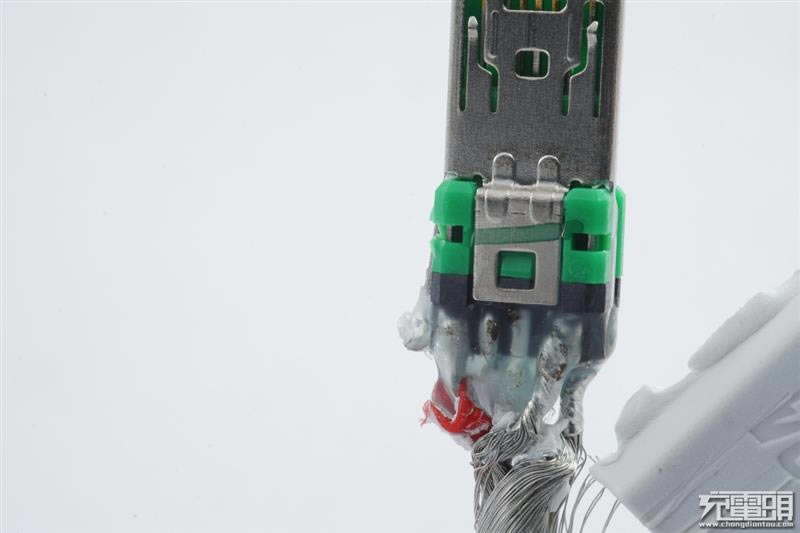

線材背面。

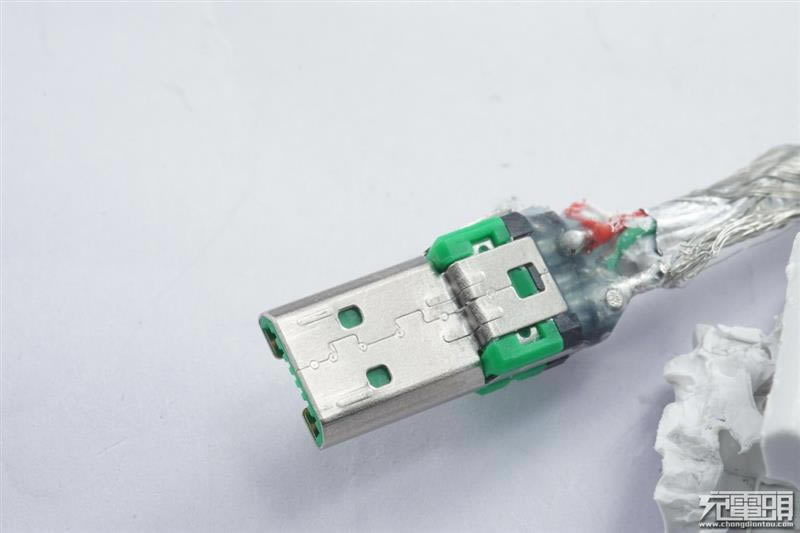

兩條粗紅線焊接在了兩邊。

拆開鋼殼。

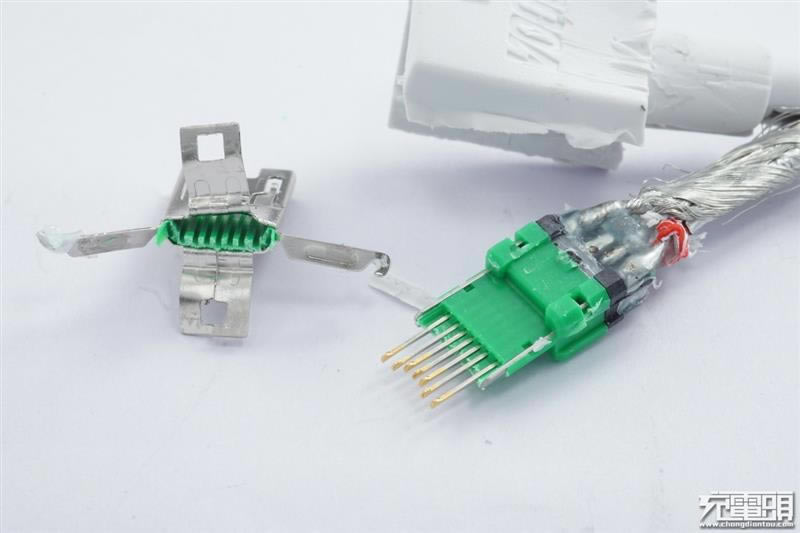

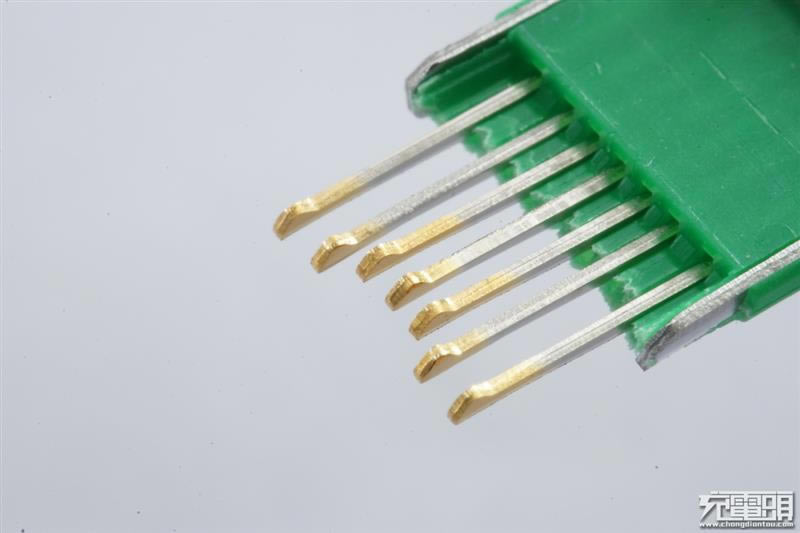

7pin針腳，悉數鍍金。

USB公頭同樣拆開。

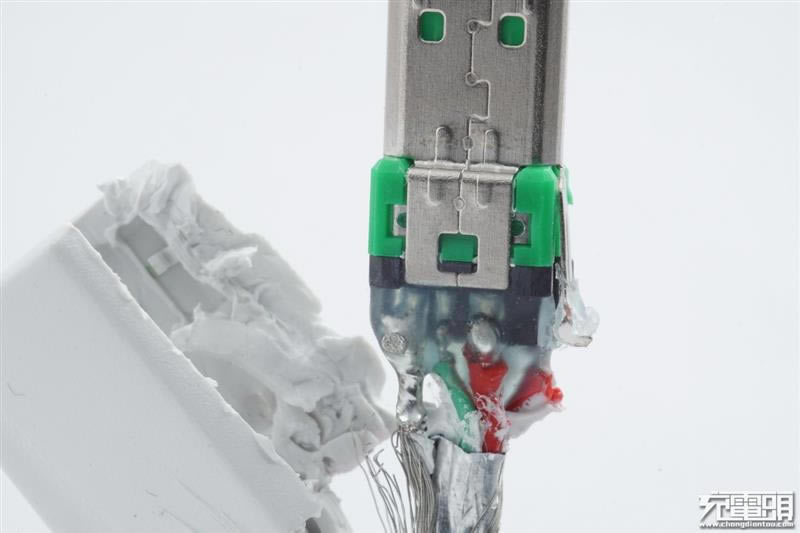

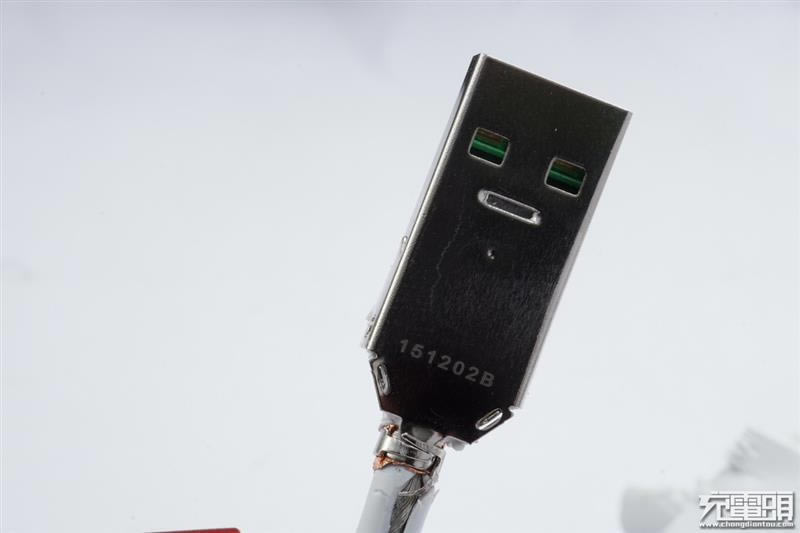

完全剝離，露出全貌。

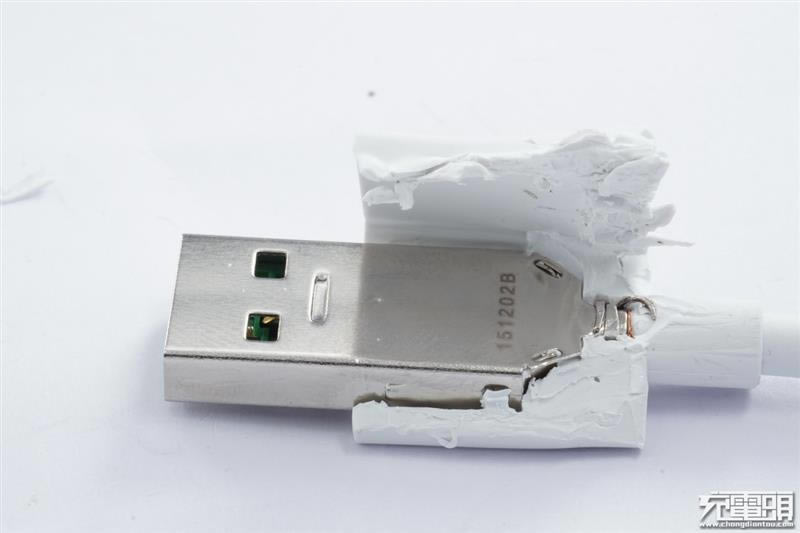

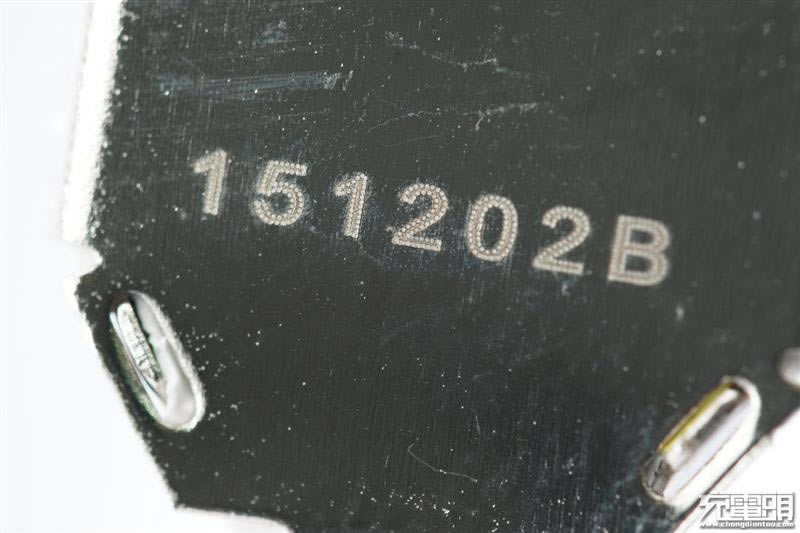

殼上鐳雕有數字字母，具體意義不明。

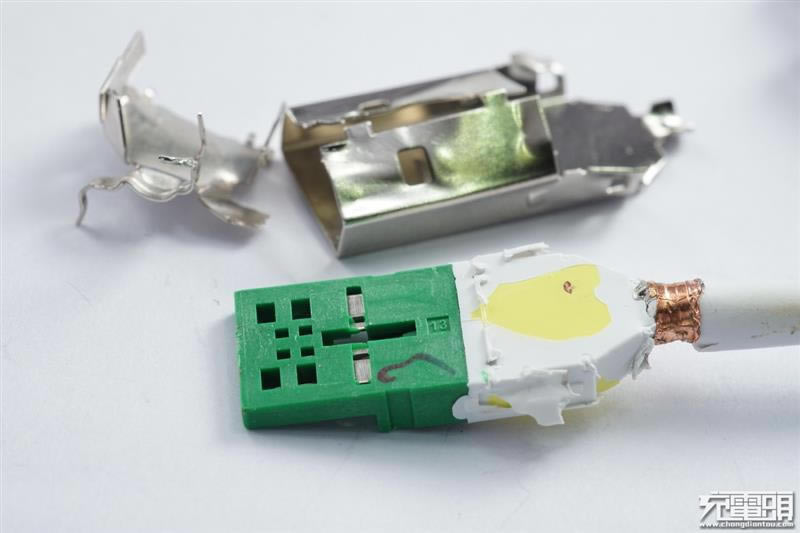

鋼殼拆掉。

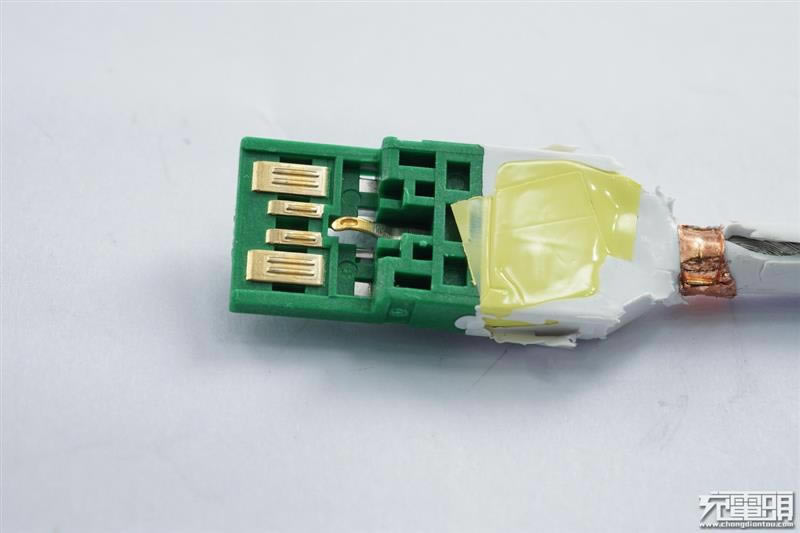

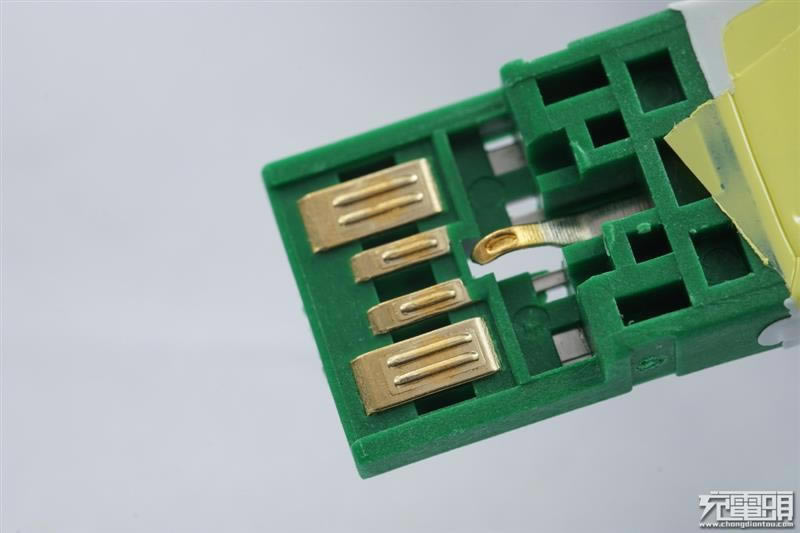

觸點接觸這一面可以看到VBUS和GND是加寬的鍍金觸點。

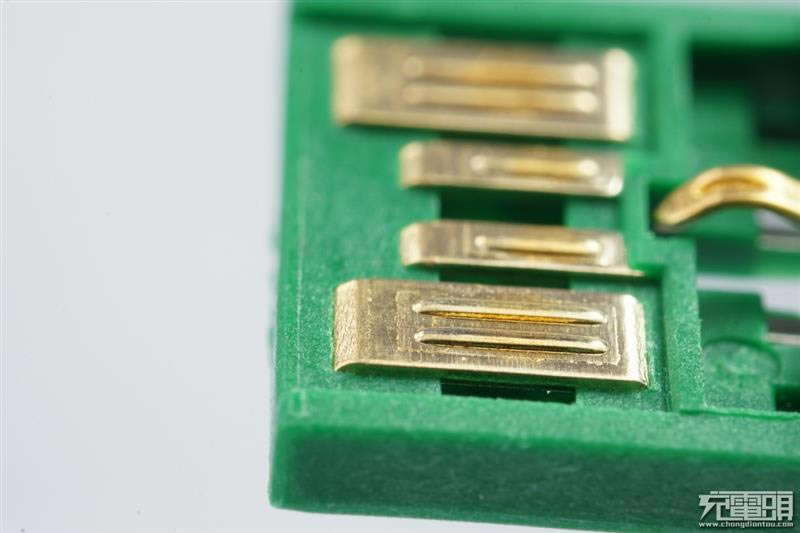

加寬的觸點特寫。

隱藏在深處的第五個觸點。

接下來拆華為5A線。

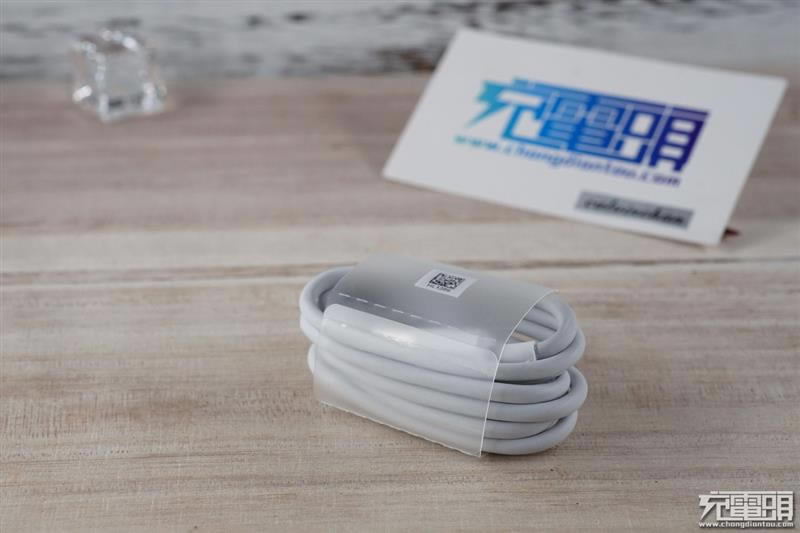

線材使用塑料套束縛。

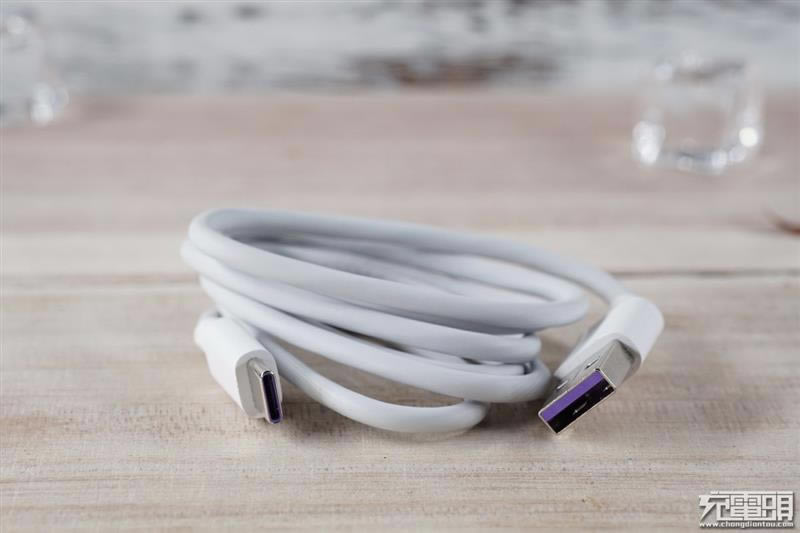

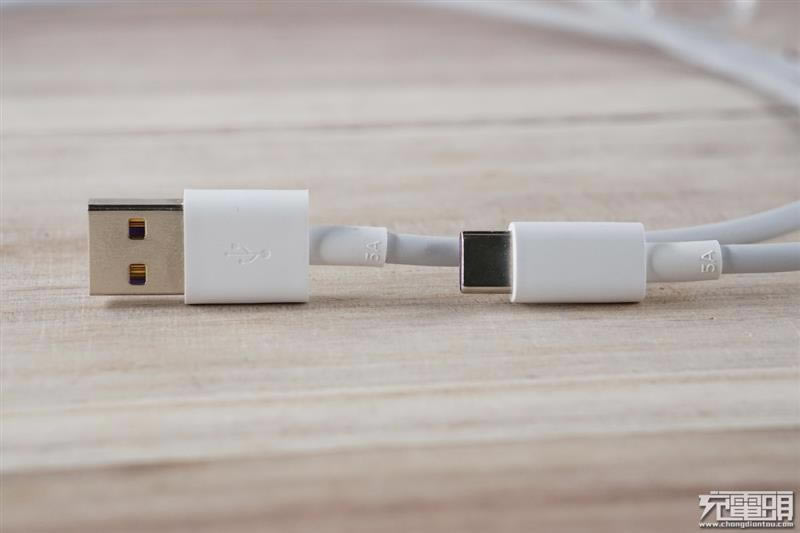

線材兩端。

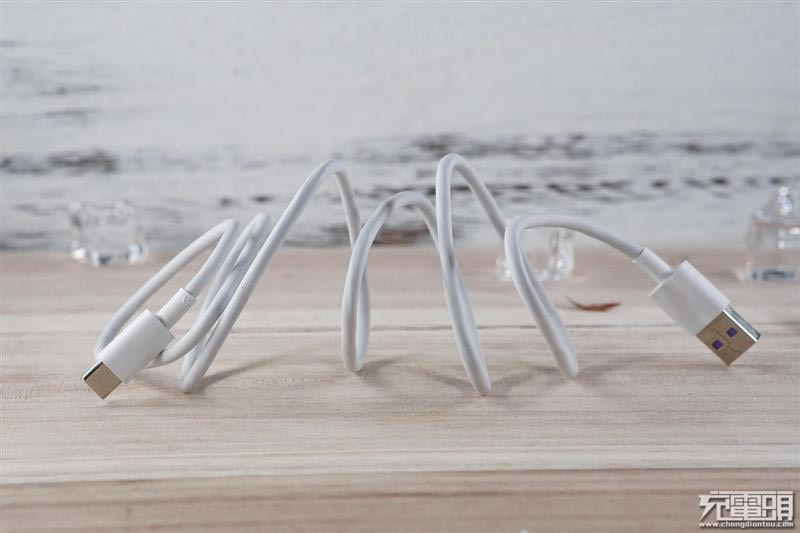

線材塑形不錯。

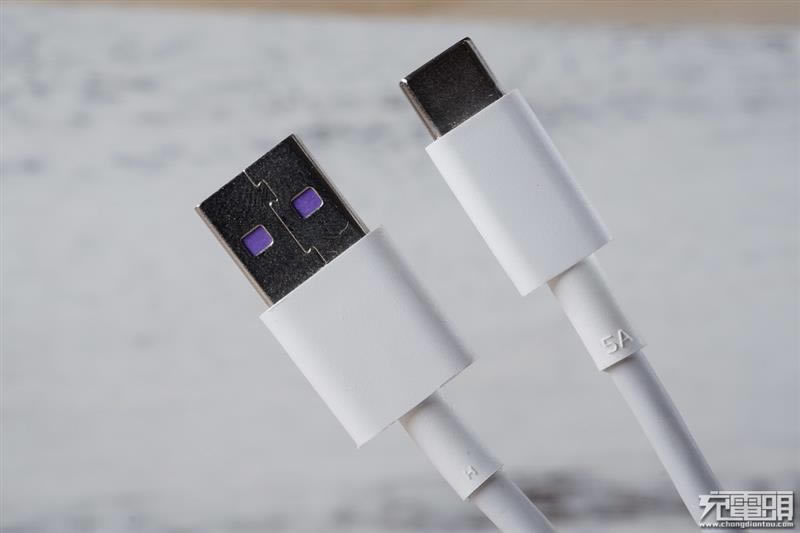

兩端均印有“5A”字樣，方便區分。

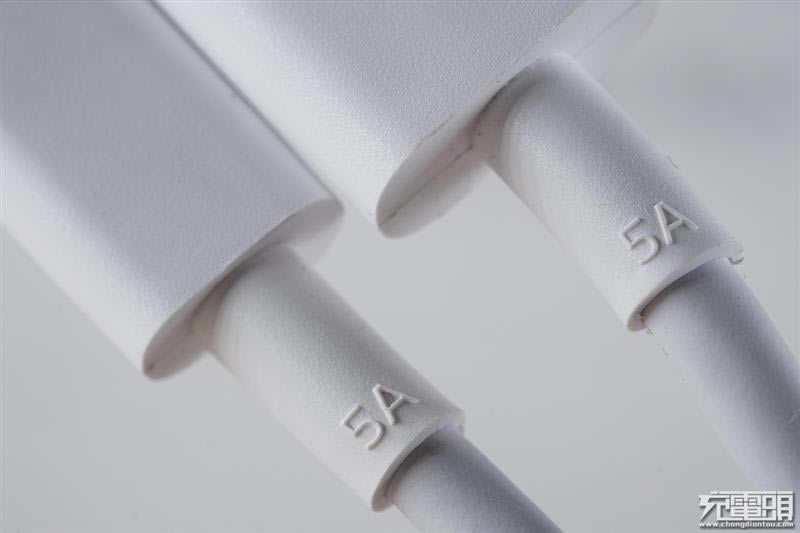

“5A”字樣放大特寫。

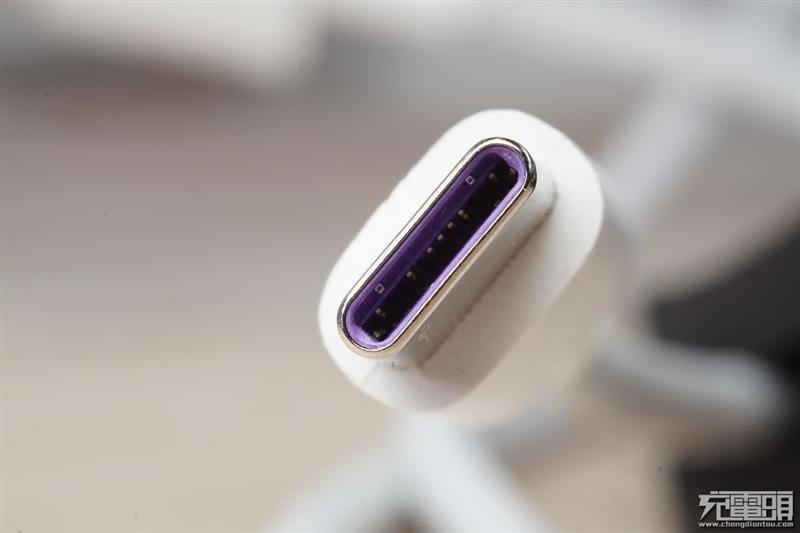

紫色Type-C口，24針不全，USB2.0結構。

同樣沖壓成型。

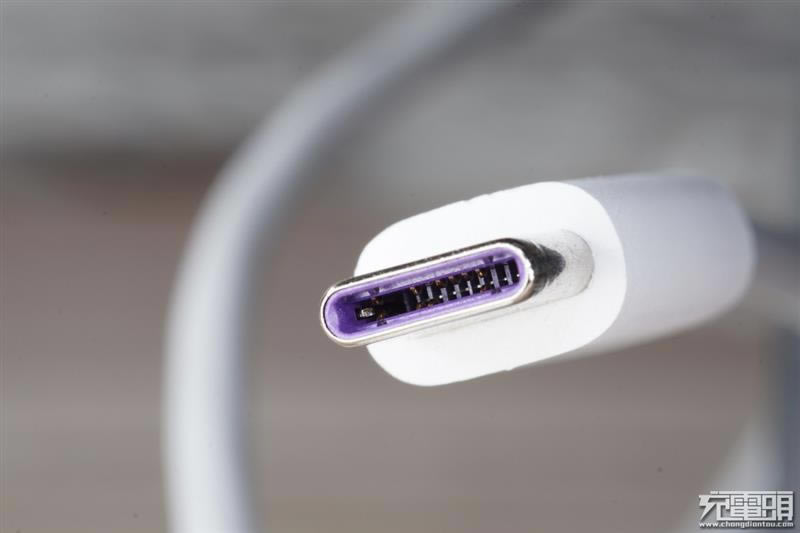

從這個角度看上去似乎有6個觸點。

Type-C口放大。

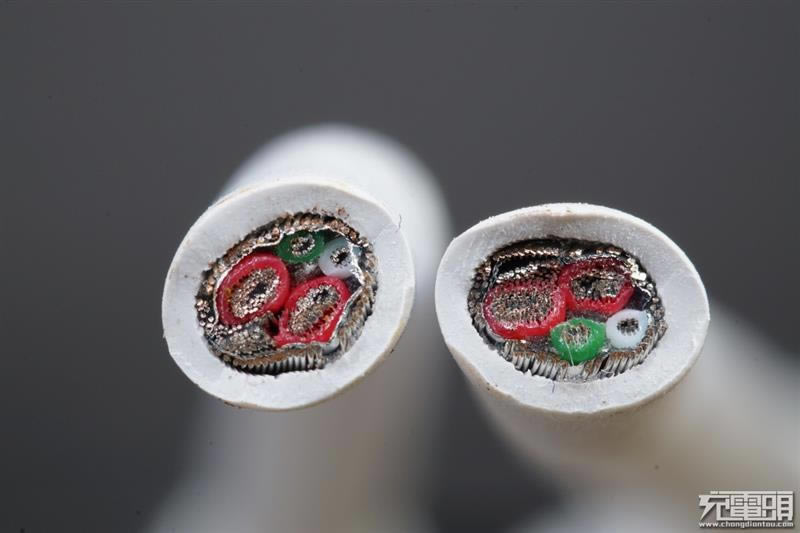

從中間剪斷，兩條粗大的紅色過流線以及綠白信號線。

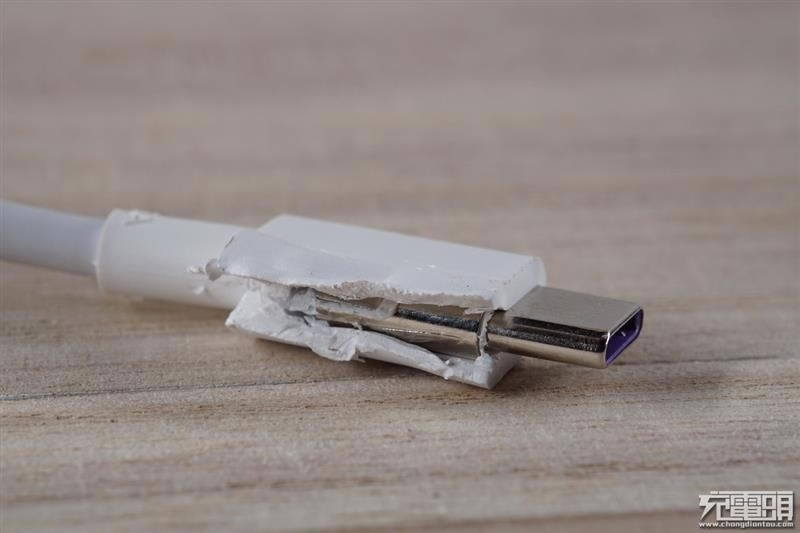

|C口破開。

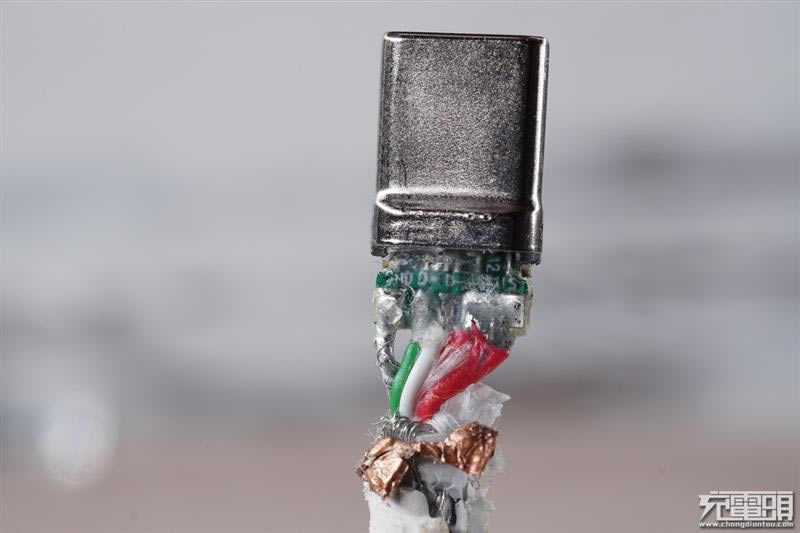

去掉外皮。

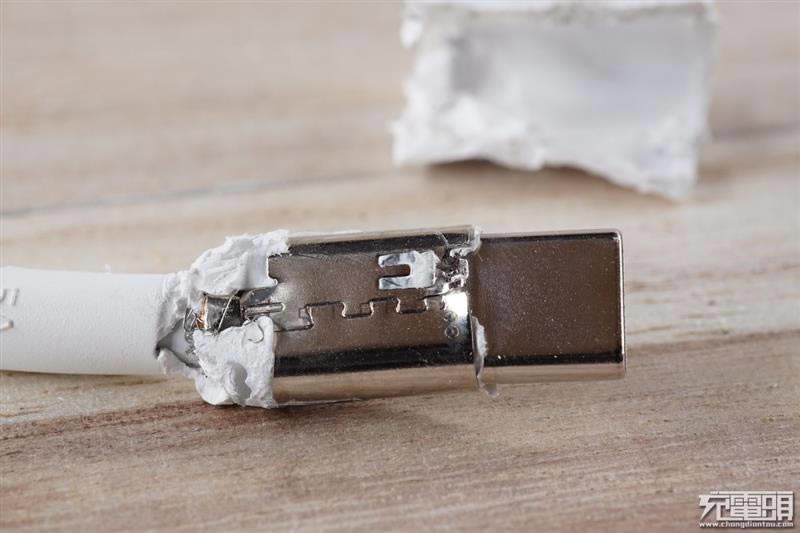

鋼套特寫。

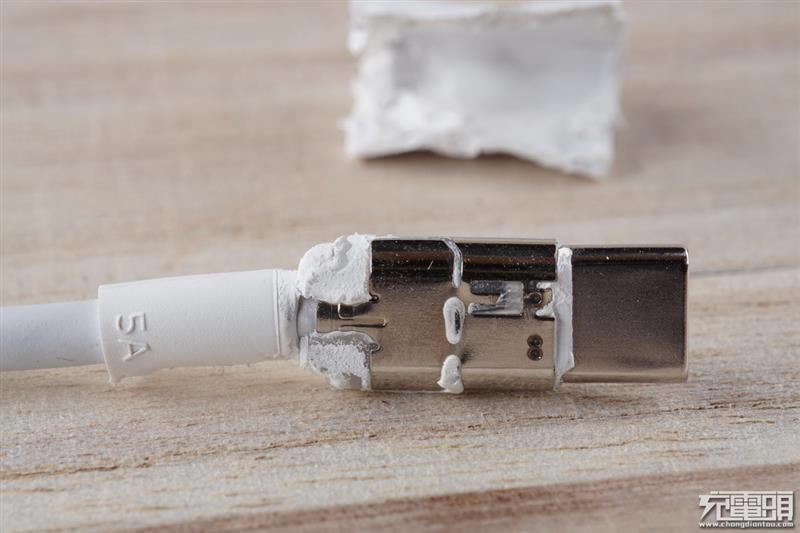

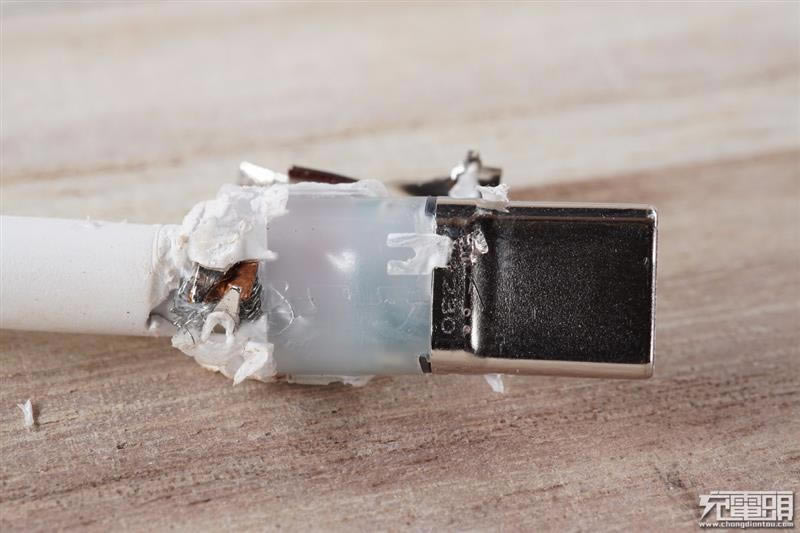

澆注成型。

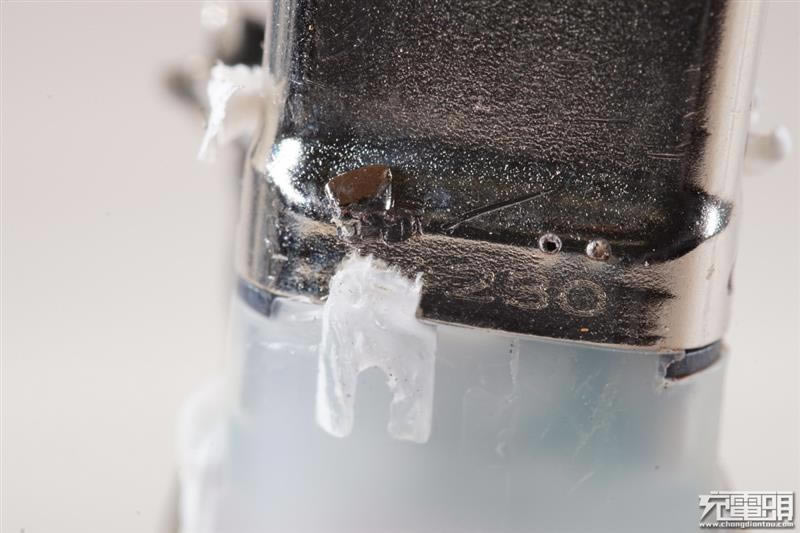

鋼套上有數字“64230”，64被遮住了。

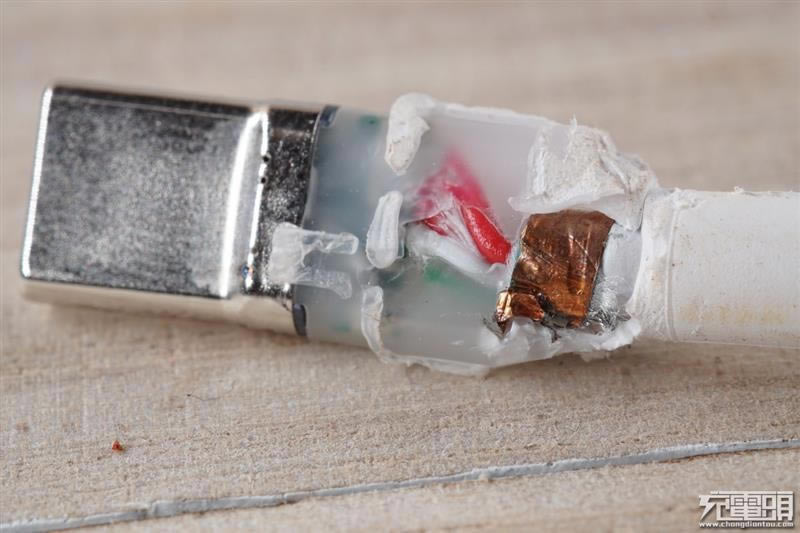

里面含有銅箔，做工考究，細節到位。

去掉膠水。

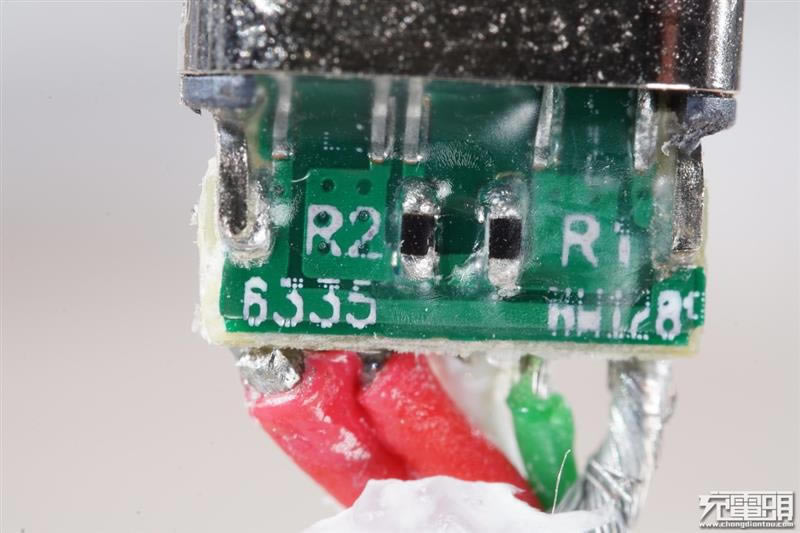

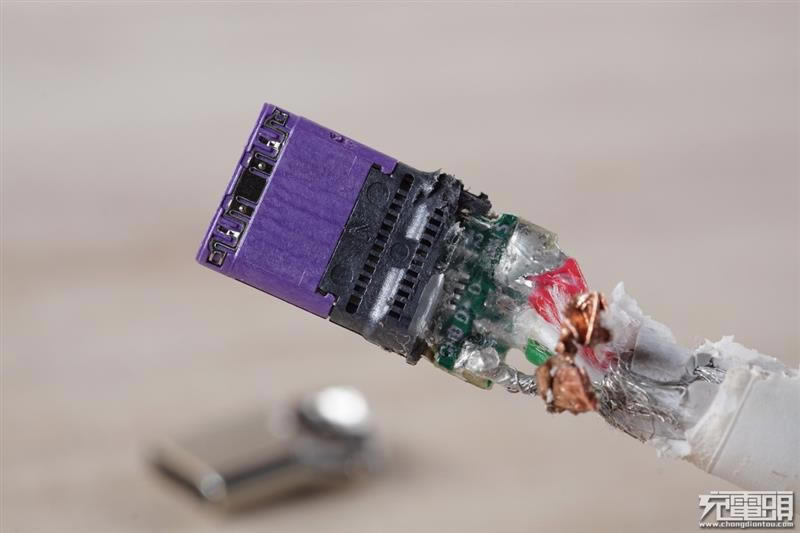

這面可看到兩個電阻，并沒有看到E-Mark芯片。

電阻放大。

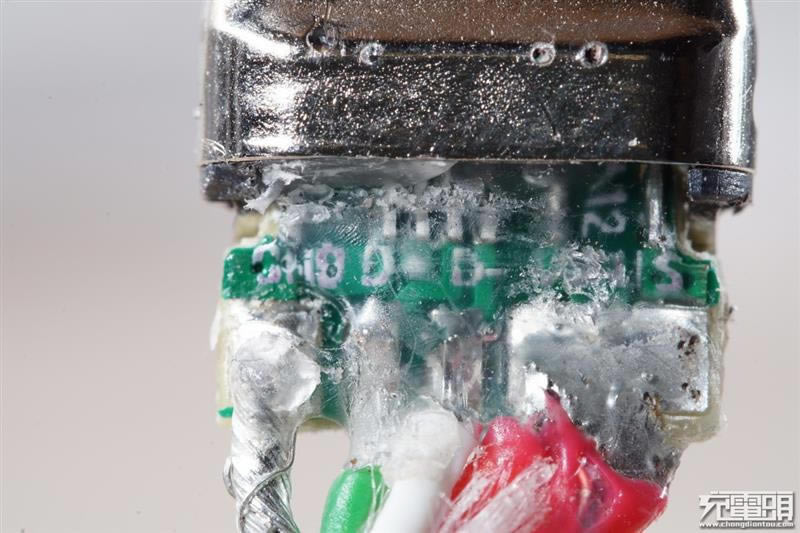

D 、D-、VBUS、GND接線點。

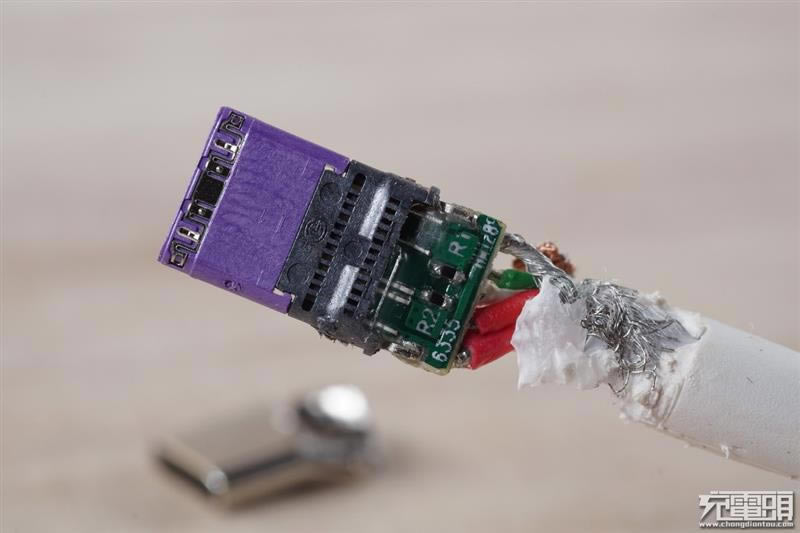

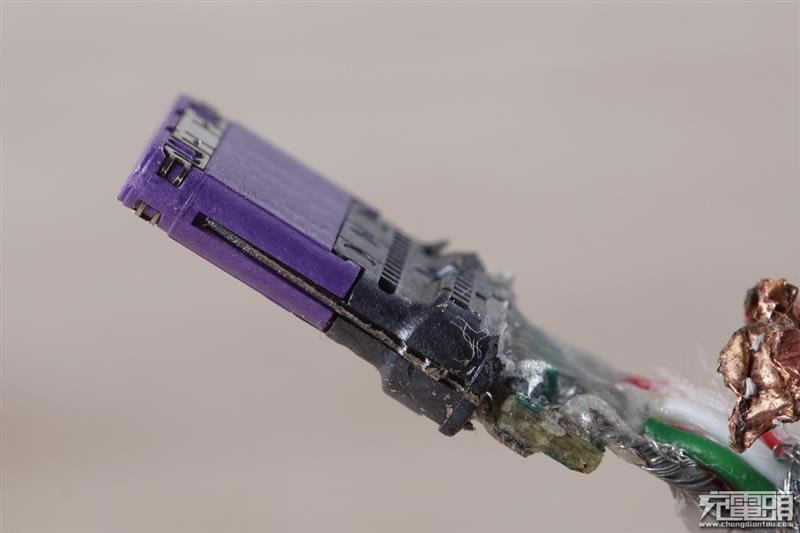

去掉鋼套后正面。

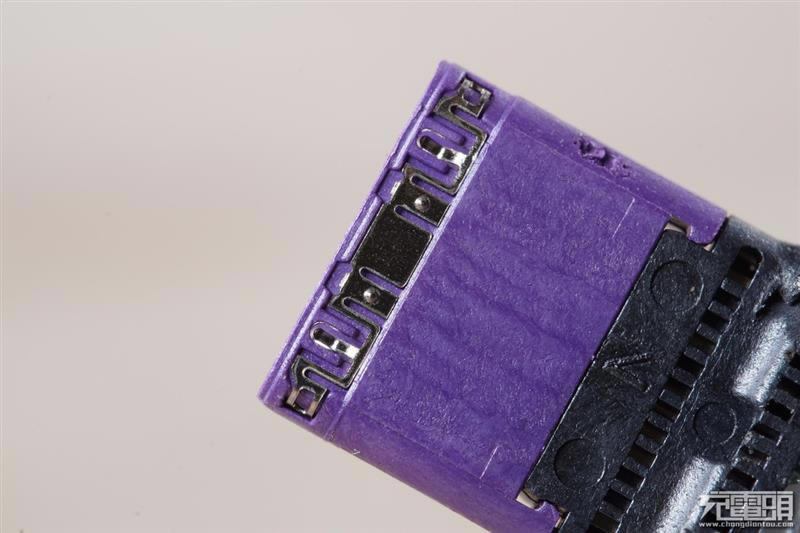

反面。

塑料套特寫。

C口側面。

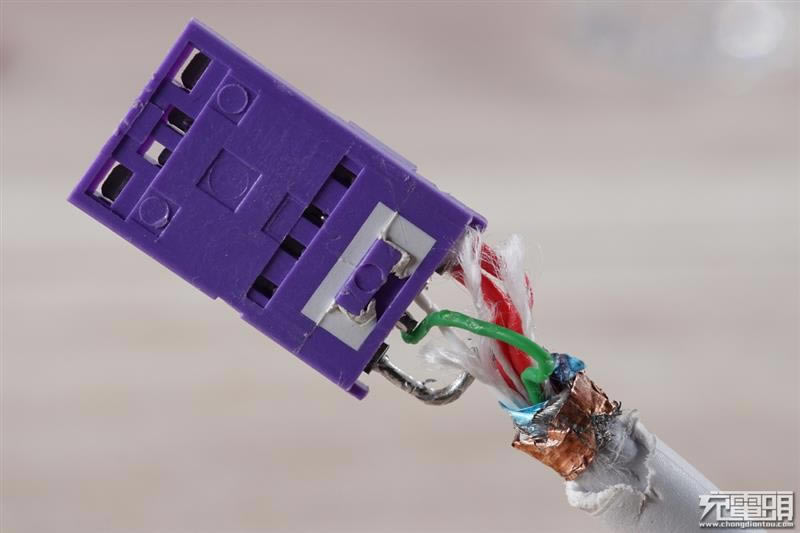

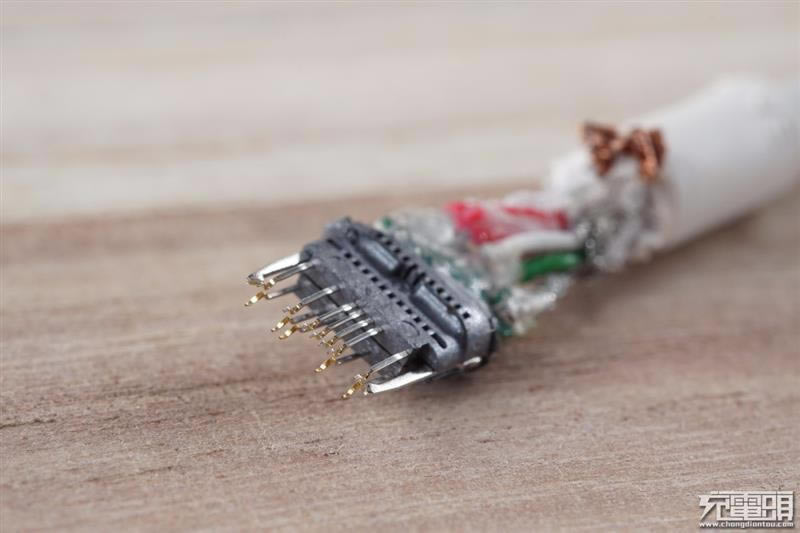

拔下塑料外殼，露出pin腳。

pin腳特寫，共有12針。

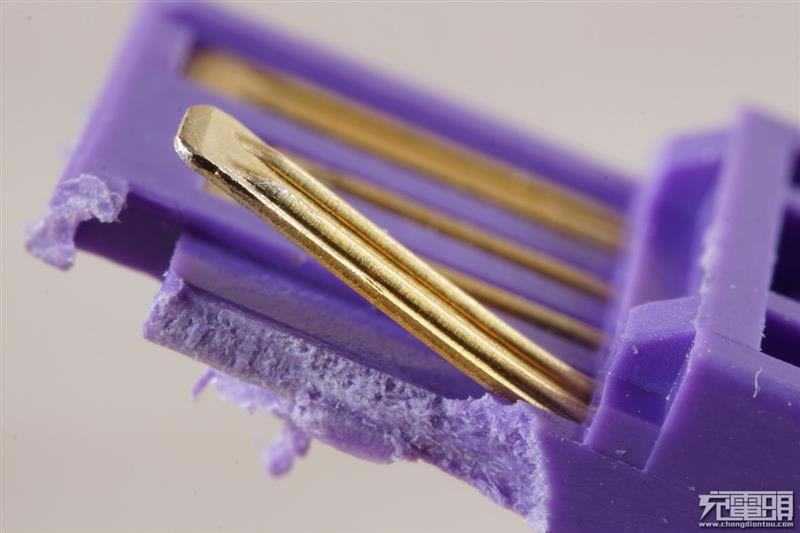

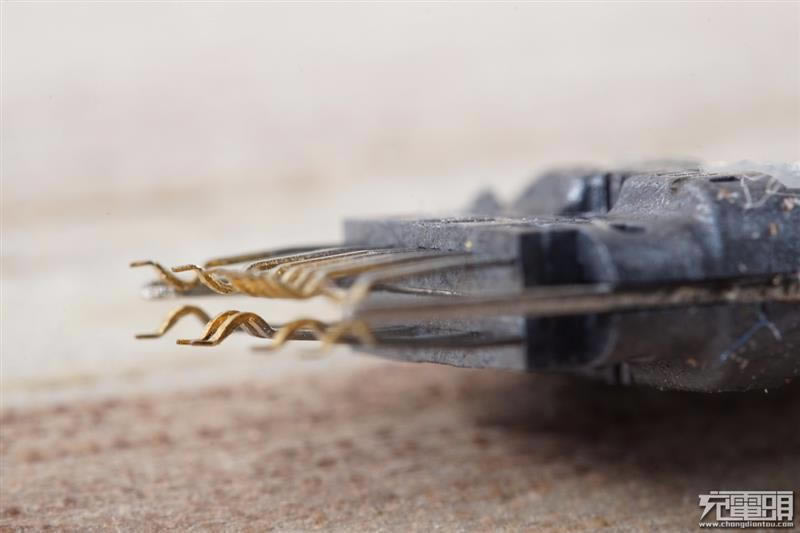

平行角度看過去，突出的地方為接觸點。

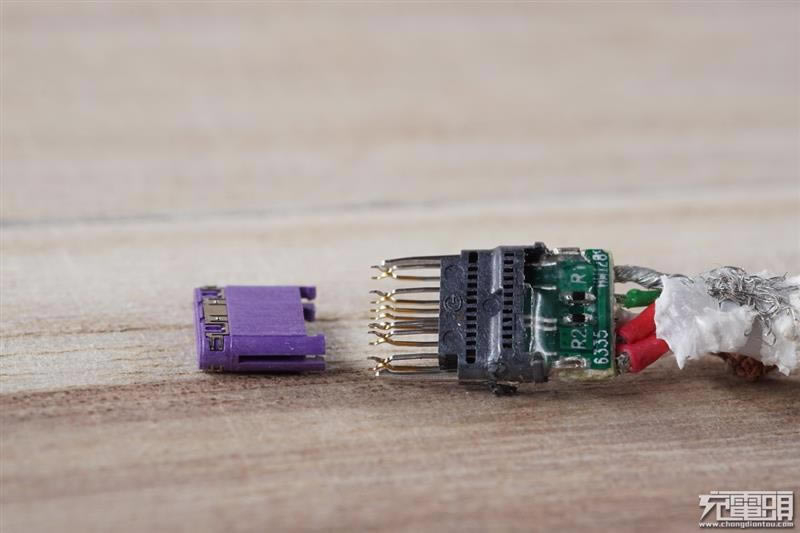

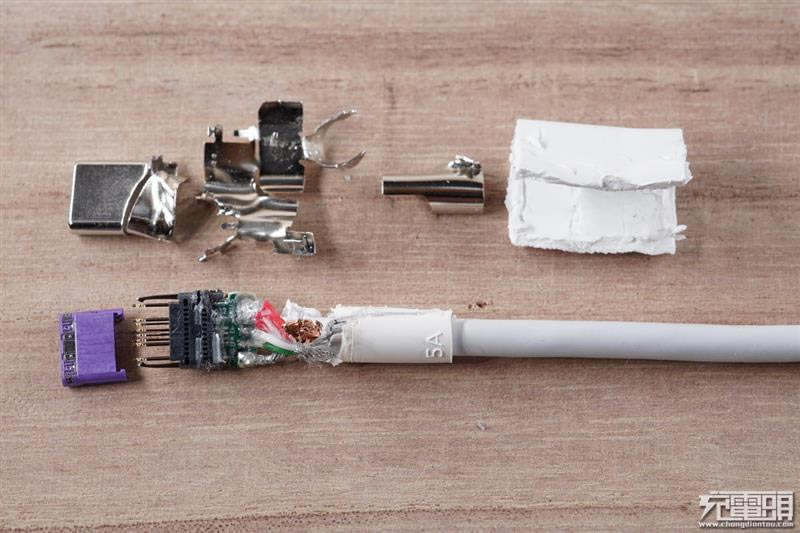

C口全部零部件一覽。

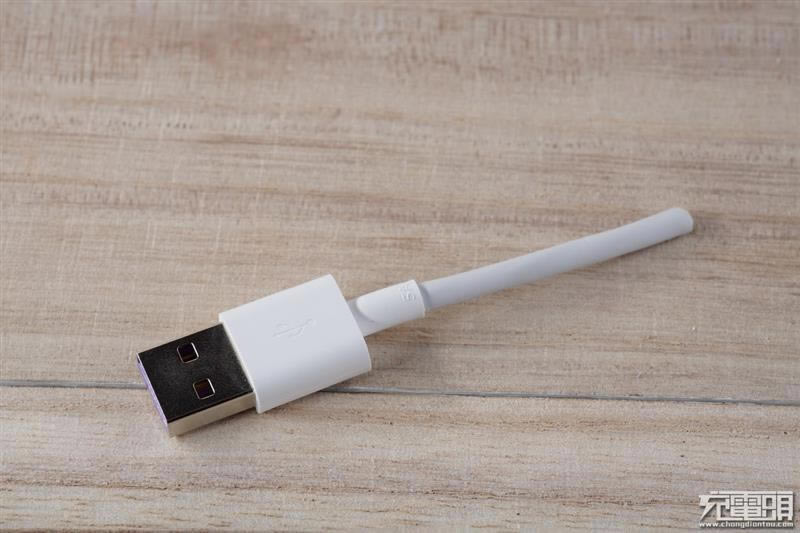

開始拆USB公口。

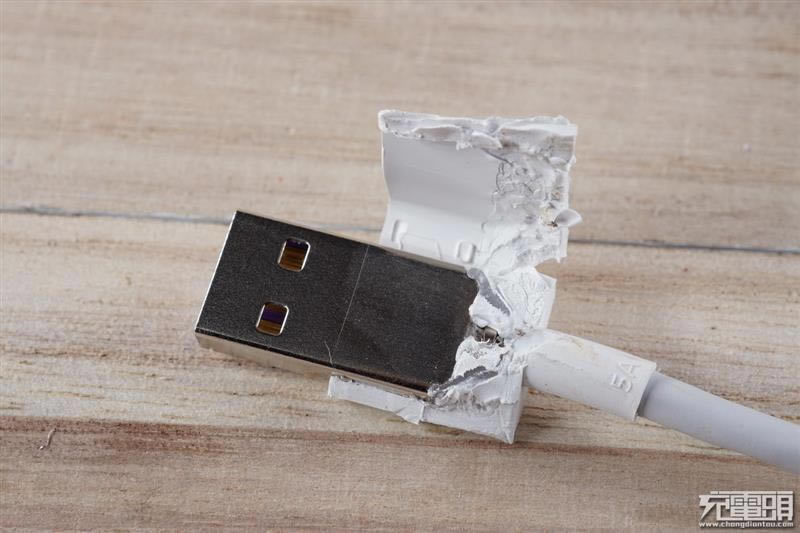

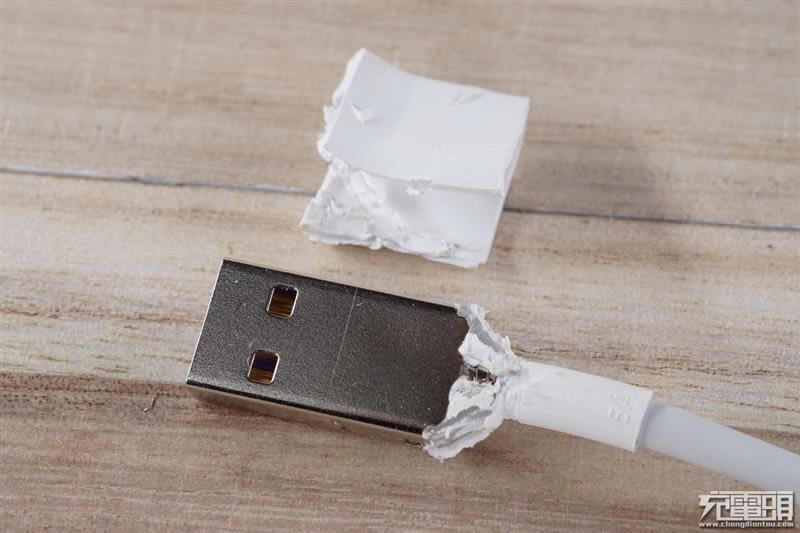

剝開外皮。

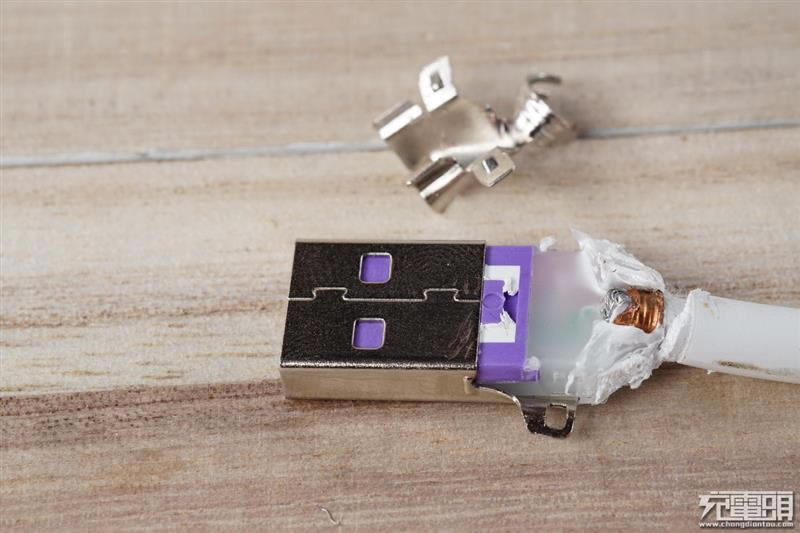

露出金屬保護殼。

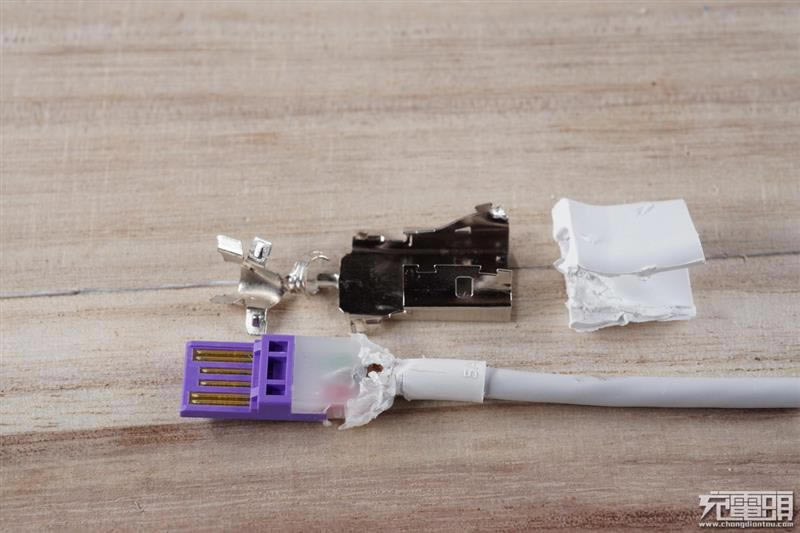

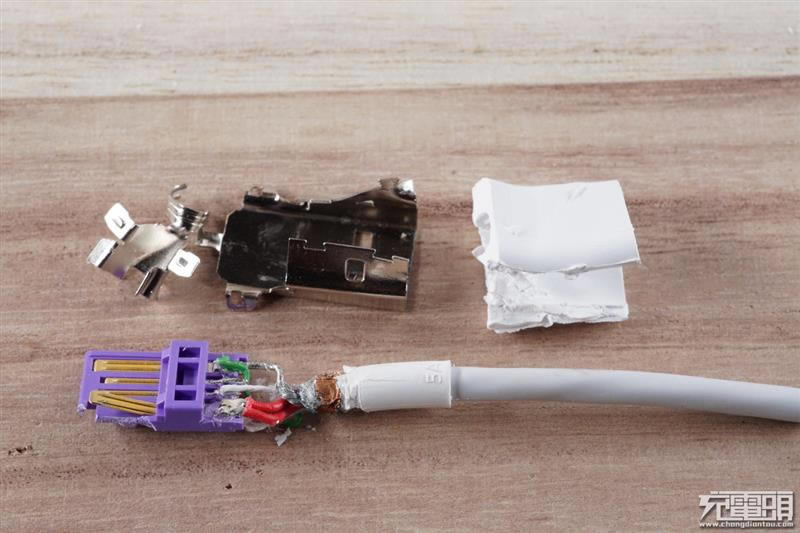

去掉金屬外殼。

公口舌片。

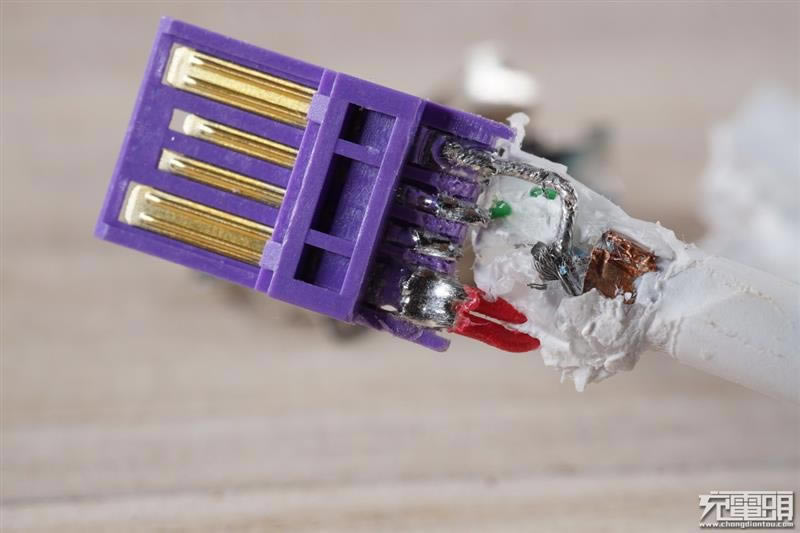

舌片上的金屬觸點，可以看到并不是6個，而是兩邊VBUS和GND增加了兩個。

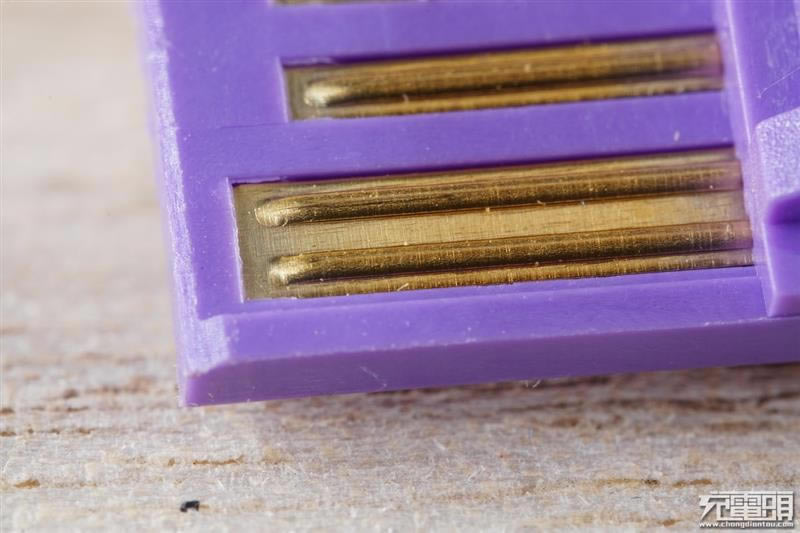

雙觸點針腳放大。

正極兩條紅線并聯。

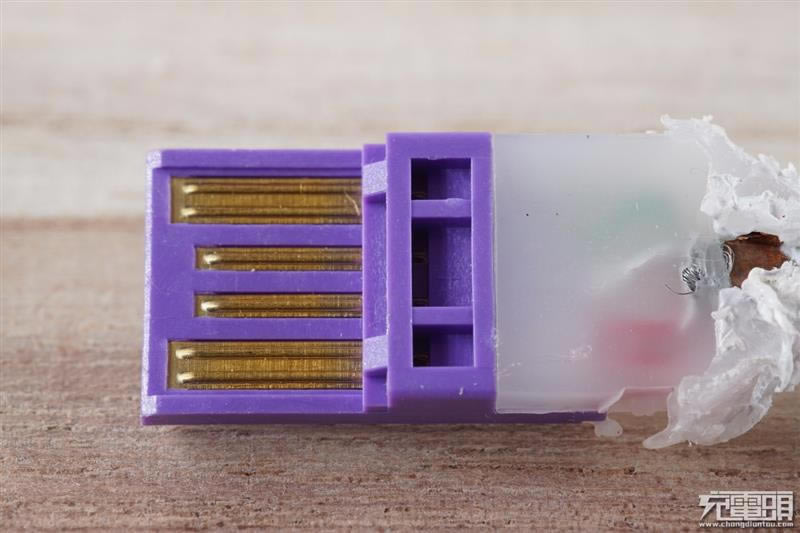

USB公口舌片背面。

舌片砸碎，翹出針腳。

USB公口全部部件一覽。

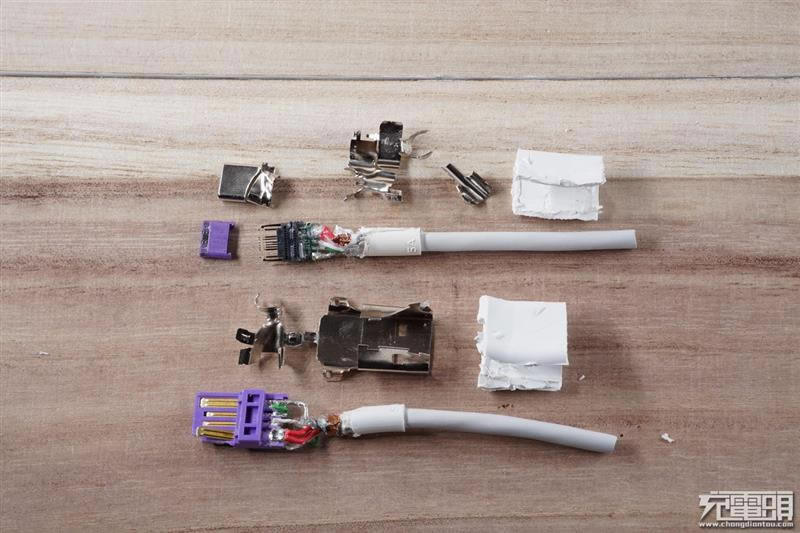

A口、C口全部零部件。

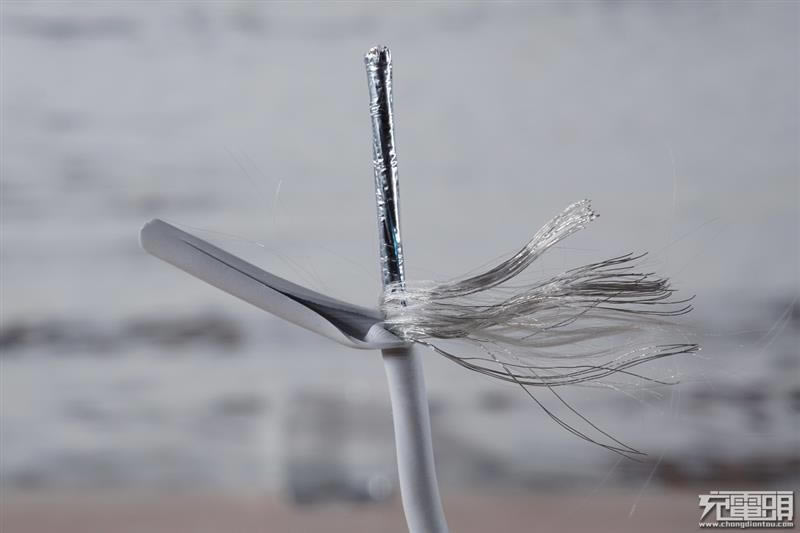

剝開線材外皮，可以看到金屬編織網。

鋁箔屏蔽層。

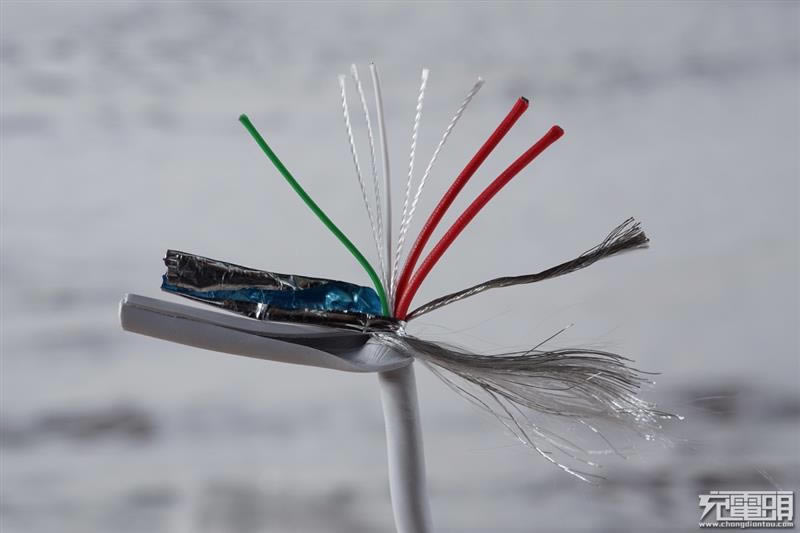

線芯由兩條正極紅線、負極線、綠白信號線組成，還有抗拉線。
