實現手機快速充電說到底還是要對手機電池大功率充電，從充電器輸出這一端來說，OPPO的VOOC方式是低電壓大電流，高通的QC2.0和QC3.0是高電壓低電流。谷歌對高通的快充QuickCharge方式不感冒，親兒子手機沒有采用高通快充方式。記得較早時候，比如摩托羅拉手機充電器，輸出4.2V，等于直接到電池端，電池內部沒有降壓的損耗和產熱，電能傳輸直接簡單。

當然現在的手機電池很多都是高電壓電池也支持高倍率充電，比如4.35V和4.4V的電池，充電器直接輸出4.4V到手機內部這種傳輸方式類似早期摩托羅拉手機那種輸出方式。低電壓要想實現大功率充電，自然電流要很大，對充電數據線的承載能力要求很高。假如充電功率20W，電壓4.4V，那么對數據線電流通過能力的要求接近5A了。

今天要比較的就是三大電流通過能力達到5A的數據線：OPPO的VOOC閃充數據線、一加的DASH閃充數據線和華為的SuperCharge超級快充數據線，前兩者同屬一派，不過VOOC閃充數據線是USB-A to MicroUSB（特制），而后兩者是USB-A to C。

一、外觀三種線材外觀對比

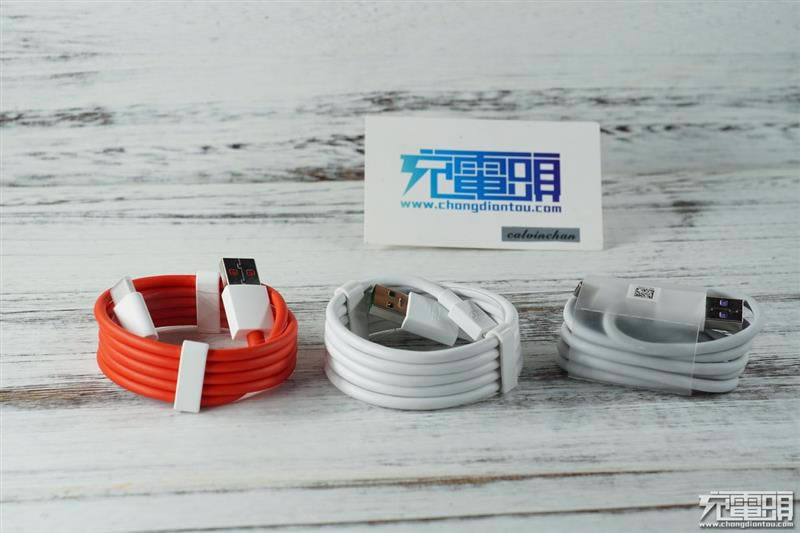

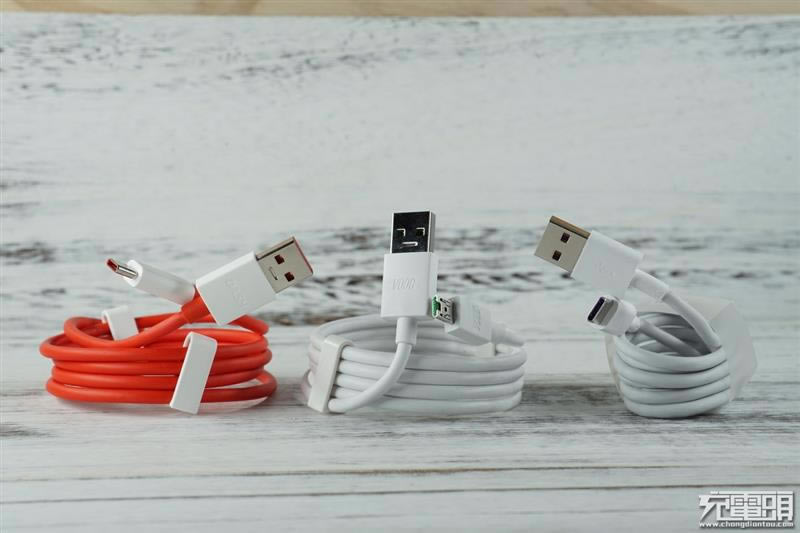

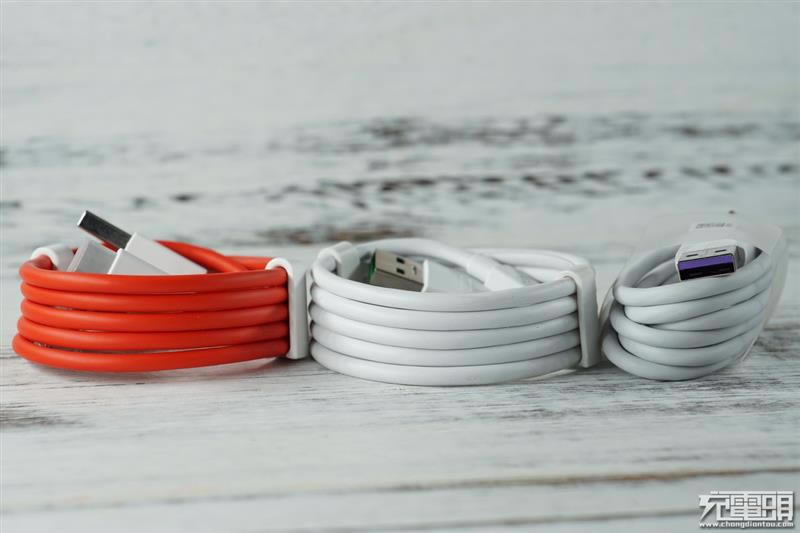

從左至右依次為DASH閃充線、VOOC閃充數據線、華為5A數據線。

三種線材的收束方式不同，DASH線和VOOC線有專門的束線卡扣，華為5A線顯得隨意一些，只用了一個塑料套套住。

三條線的粗細看起來差不多。

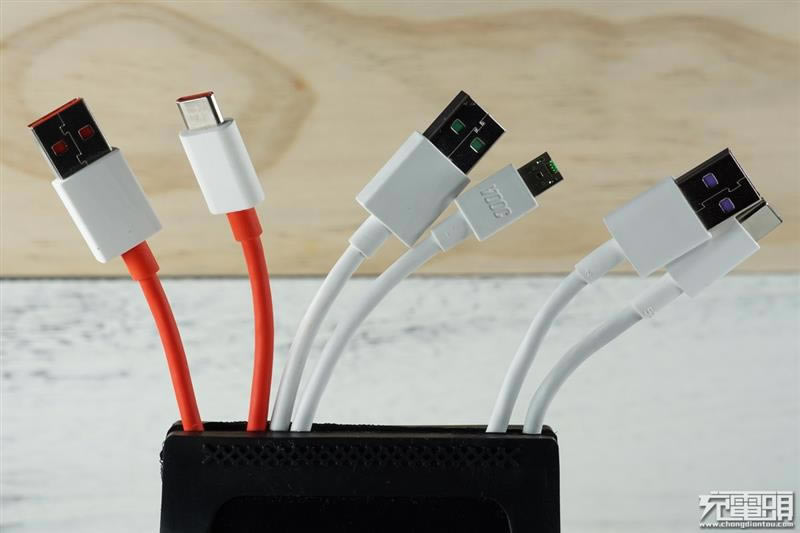

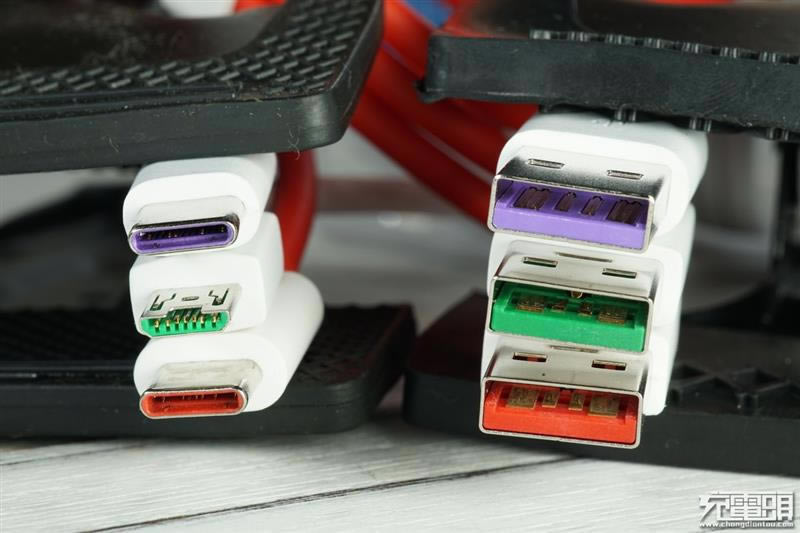

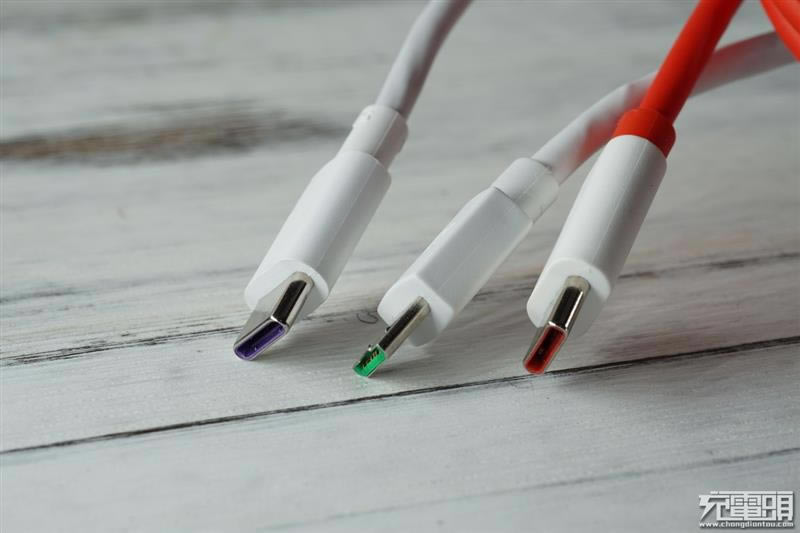

三條數據線的端口放在一起對比。

VOOC閃充線使用的是特制的MicroUSB端口，與普通MicroUSB數據線看起來不同。華為5A數據線、DASH閃充數據線兩頭看起來與普通Type-C數據線無異。

每條數據線的舌片顏色不同。

從上到下依次為紫色舌片的華為5A線、綠色舌片的VOOC閃充線、紅色舌片的DASH閃充線。

USB公頭和Type-C公頭顏色一致，一一對應。

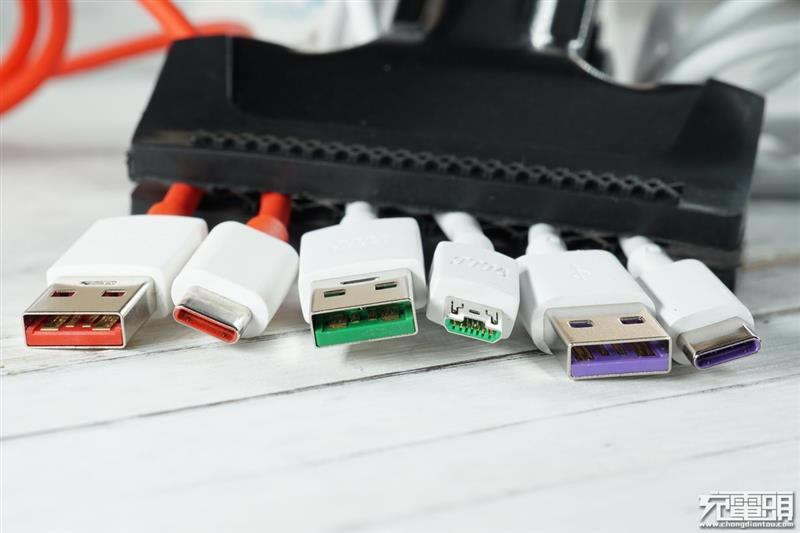

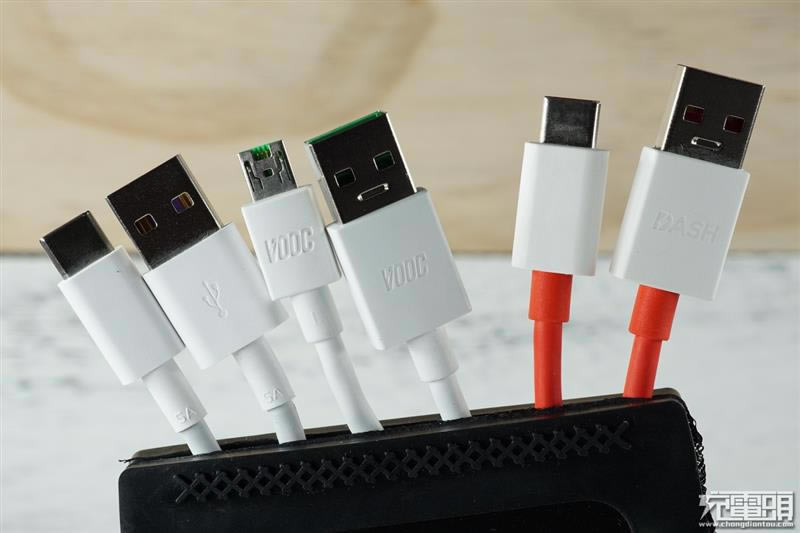

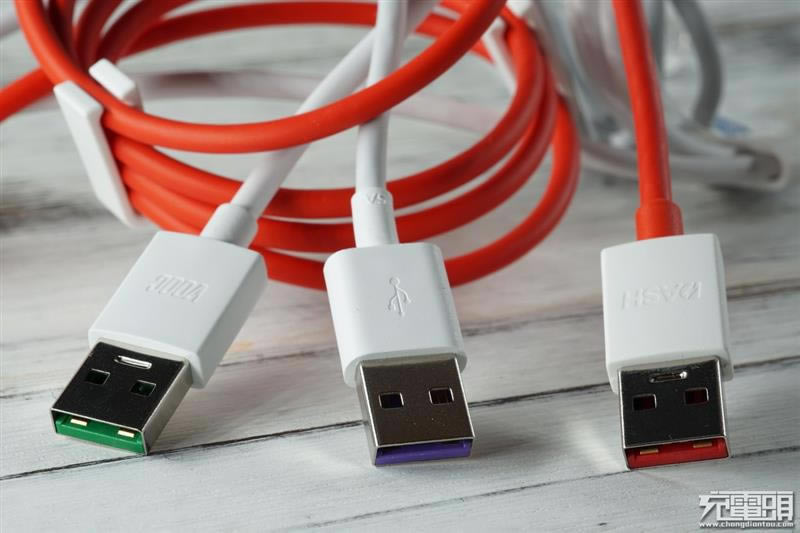

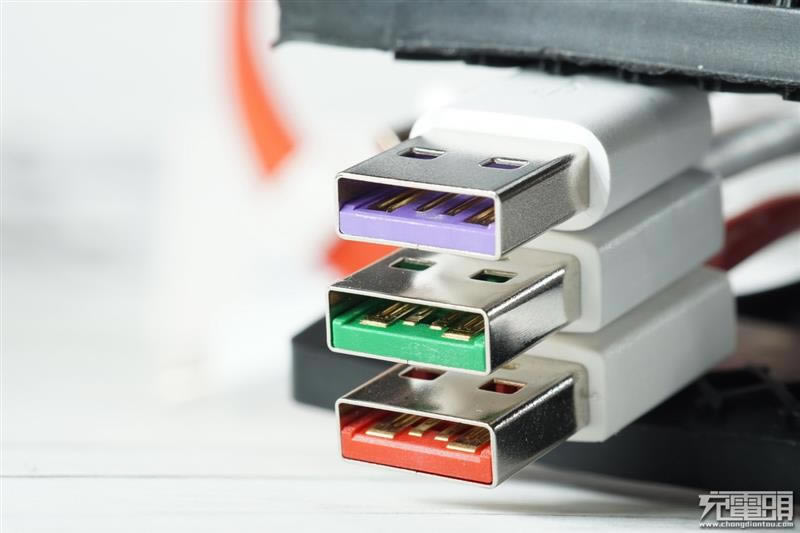

三條數據線USB公頭對比。

另一端的公頭同樣使用了不同顏色的膠芯。二、測試測量一下各自的帶皮線徑粗細。

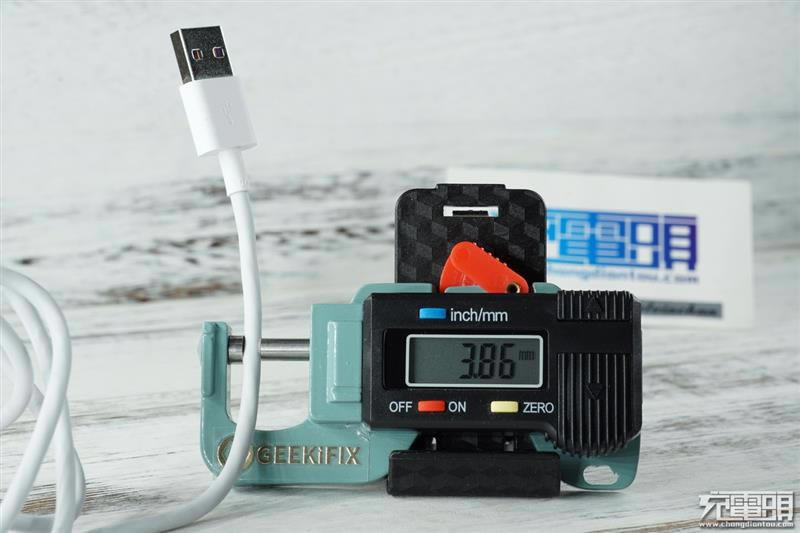

首先是華為5A線，千分尺顯示為3.86mm。

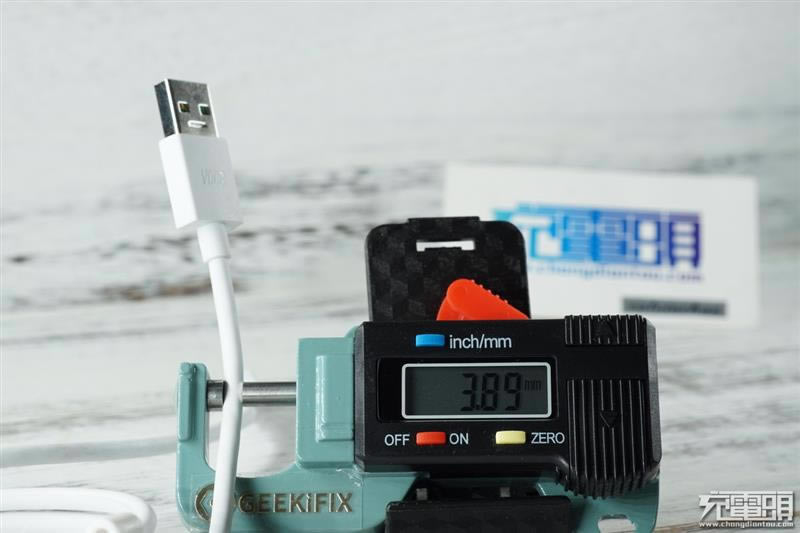

VOOC閃充線，測得直徑為3.89mm。

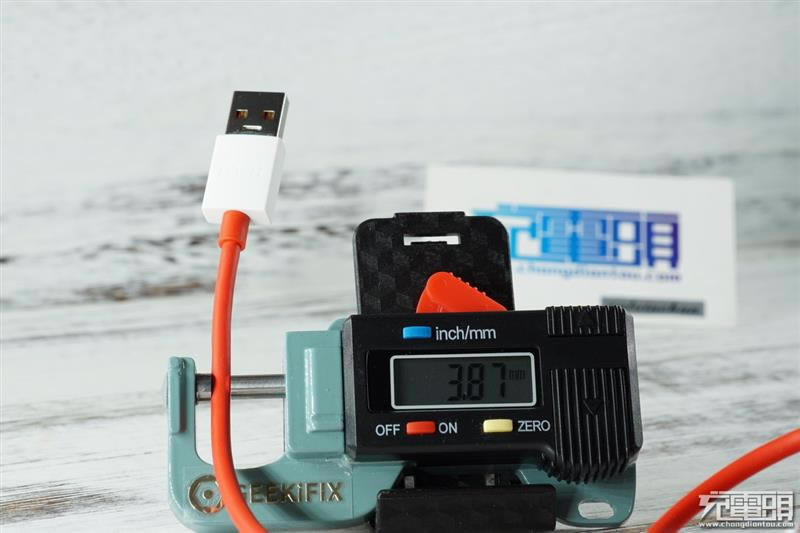

DASH閃充線，測的直徑為3.87mm。忽略夾緊力度與線材粗細不均，三者的粗細基本接近。

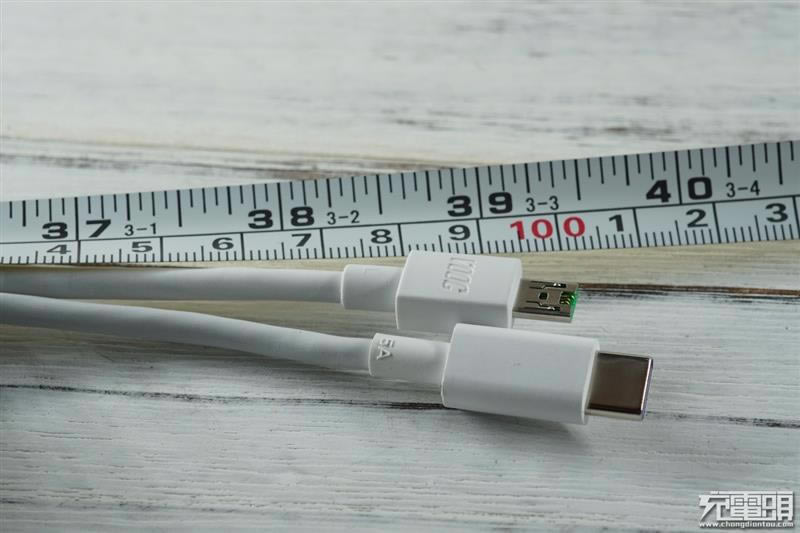

大致測量了一下華為5A線和VOOC閃充線的長度，均在1m左右。

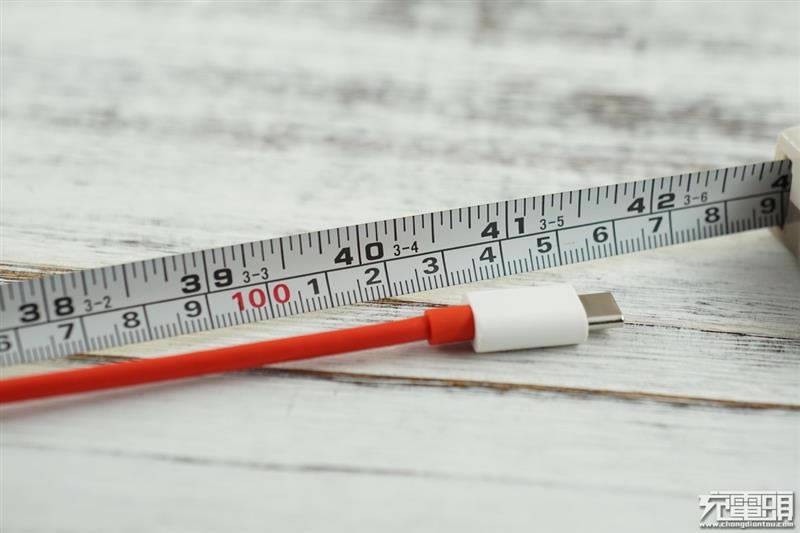

DASH線微微超出1m。

接下來通過固定輸入端電壓、增大電流的方式測量數據下兩端的壓降間接求得線阻。實驗采用POWER PARTNERS的QC電源，少有的可以5V4A輸出的電源，QC可以20V輸出也是絕無僅有的。

先是VOOC閃充線。

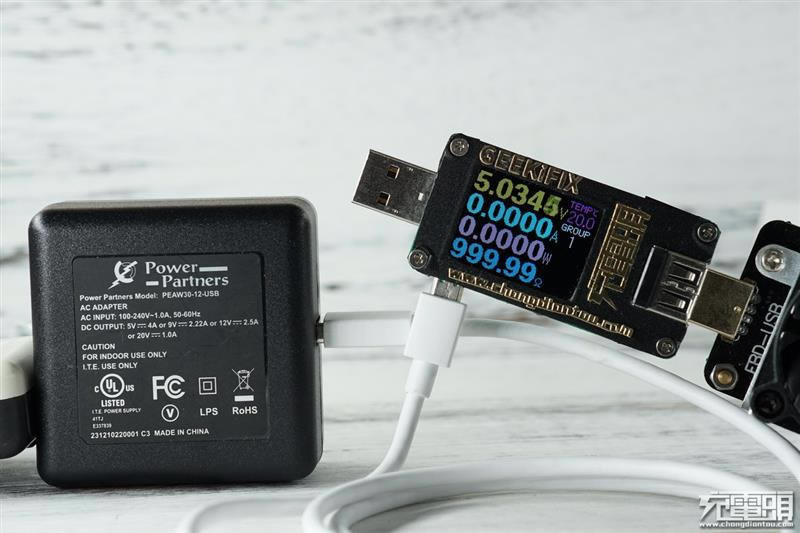

未通電流時，空載電壓為5.0345V。

通1A電流時，電壓為4.8831V。4.7142V

通2A電流時，電壓為4.7142V。

通3A電流時，電壓為4.5694V。

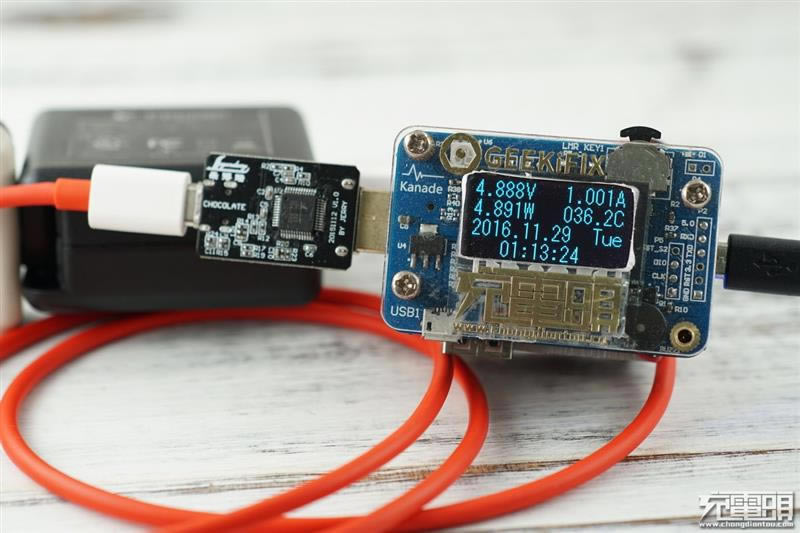

其次是DASH閃充線。

通1A電流時，電壓為4.888V。

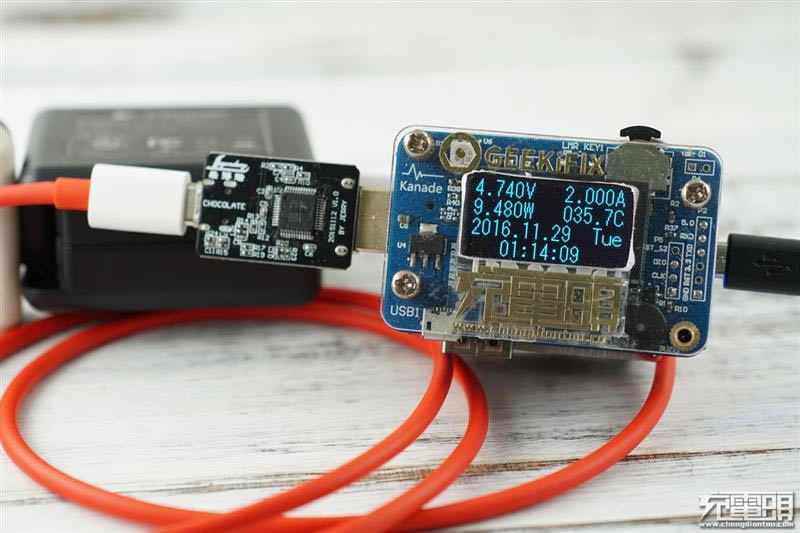

通2A電流時，電壓為4.740V。

通3A電流時，電壓為4.600V。

通4A電流時，電壓為4.453V。最后是華為5A線。

未通電流時，電壓為5.035V。

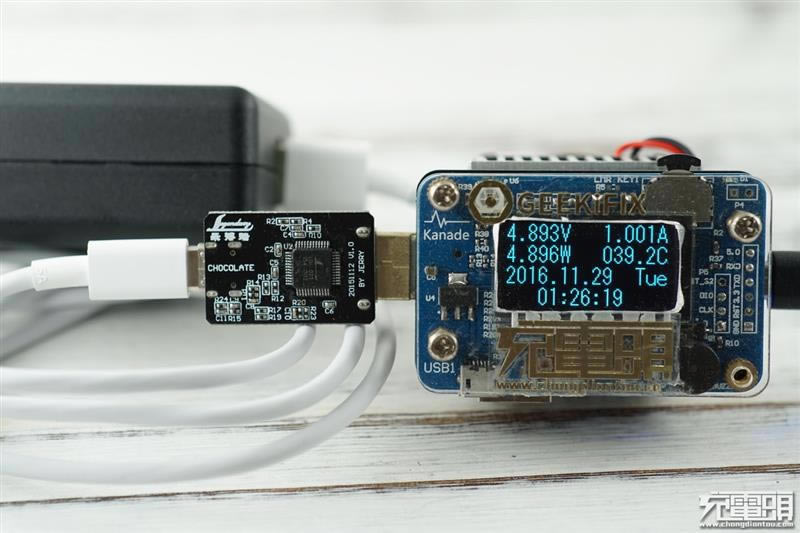

通1A電流時，電壓為4.893V。

通2A電流時，電壓為4.741V。

通3A電流時，電壓為4.603V。

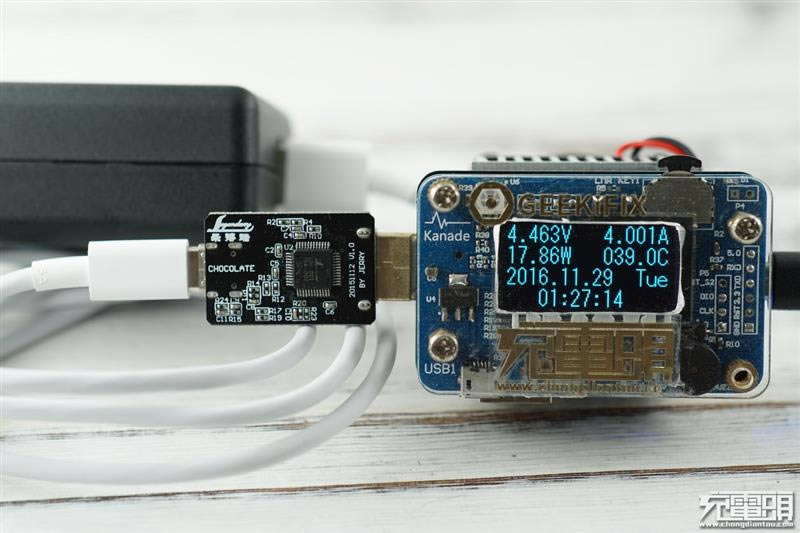

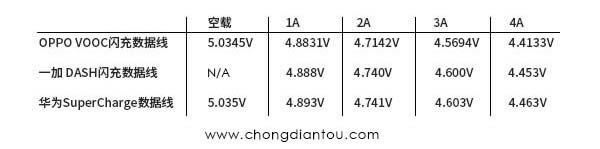

通4A電流時，電壓為4.463V。數據匯總如下：

可以得知三條線的差異很小，華為SuperCharge 5A線稍稍勝出一籌。

三、拆解首先拆解的是VOOC閃充線。

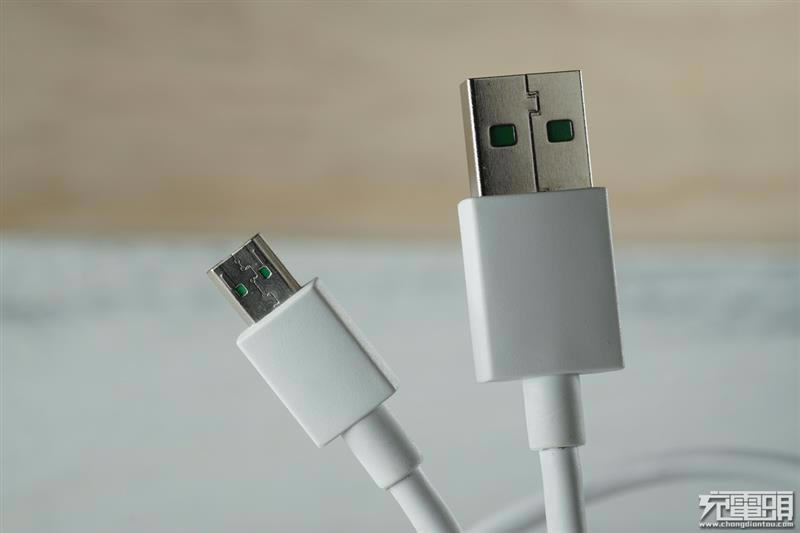

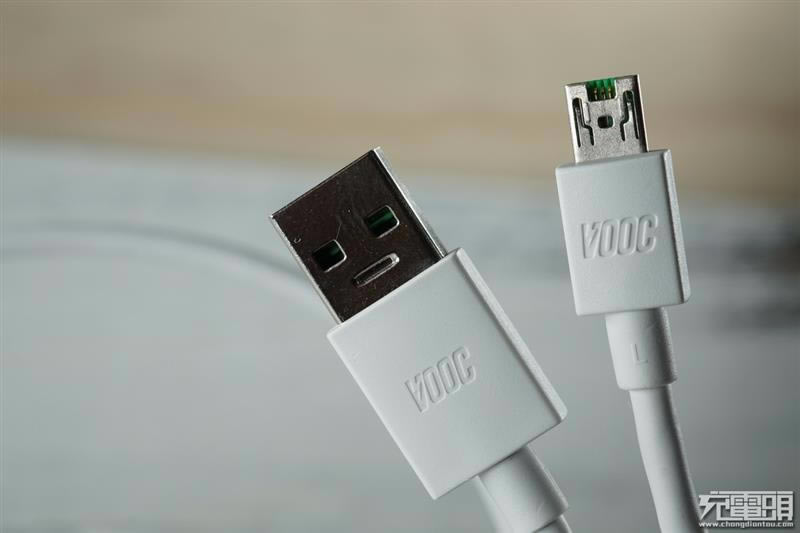

兩端印有VOOC標志。

兩端口使用鐵片沖壓成型。

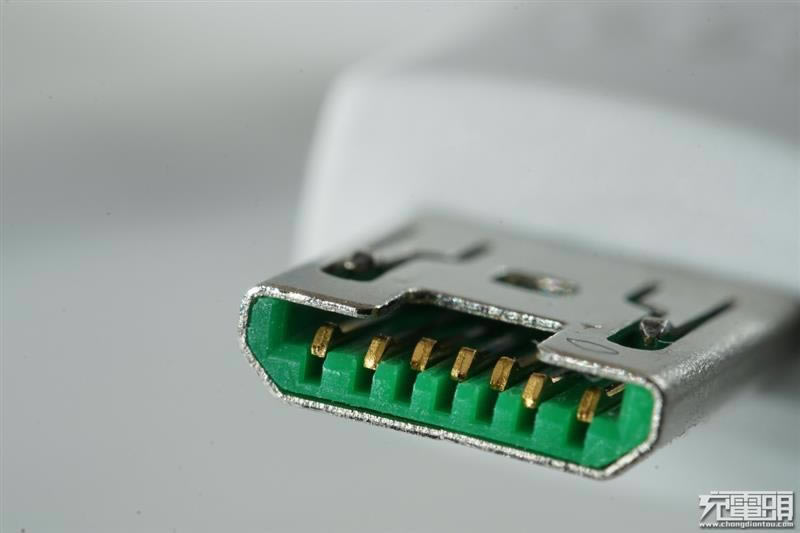

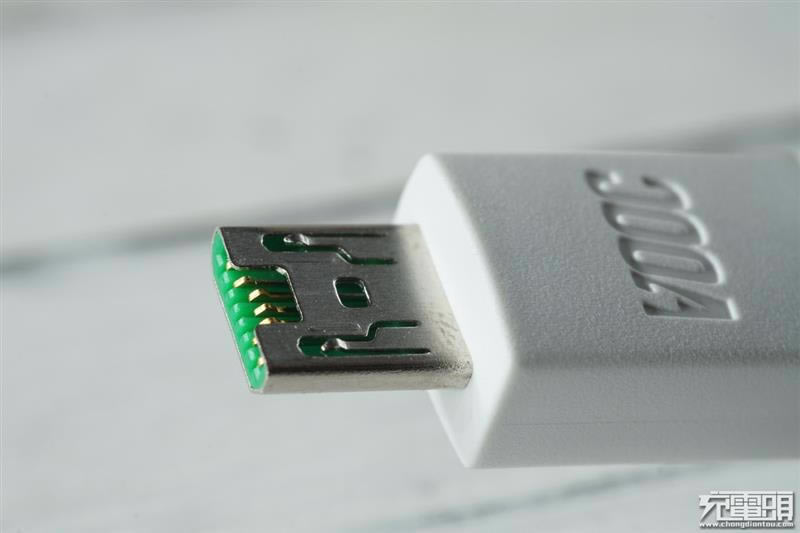

MicroUSB口特寫。

MicroUSB口內部金屬觸點，比普通的5針多2針。

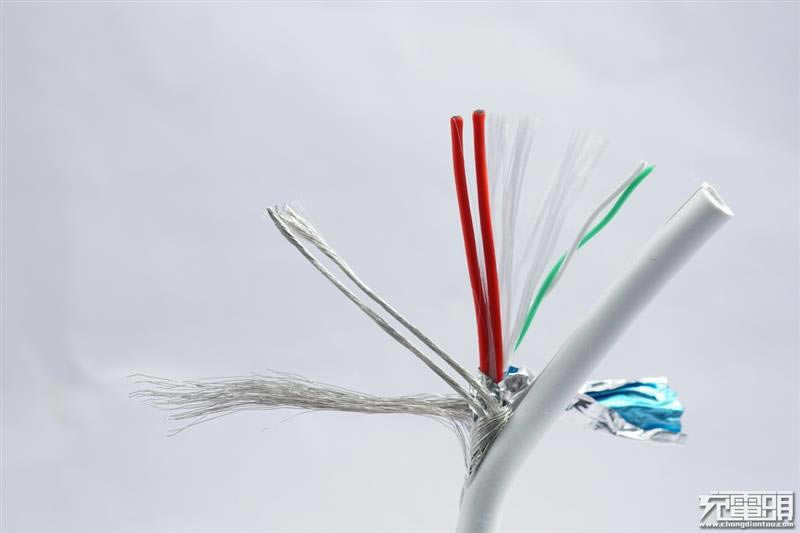

從中間剪斷數據線，截面圖中隱約可以看到兩根紅色過流線、綠白信號線、負極裸線、金屬屏蔽層、編織網。

剝去外皮，白色細絲應該是防拉線。

紅白綠線剝開后也是有鍍錫線組成。

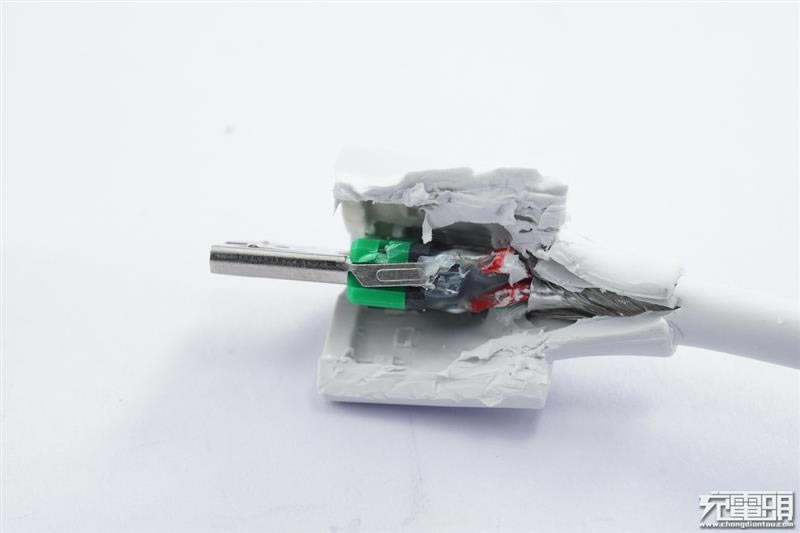

MicroUSB口暴力剪開。

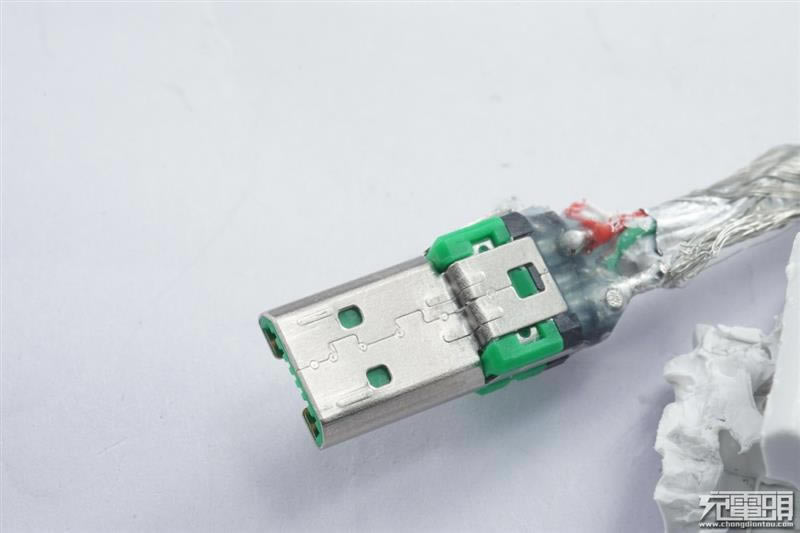

導線與接頭注塑連接，防止拔斷。

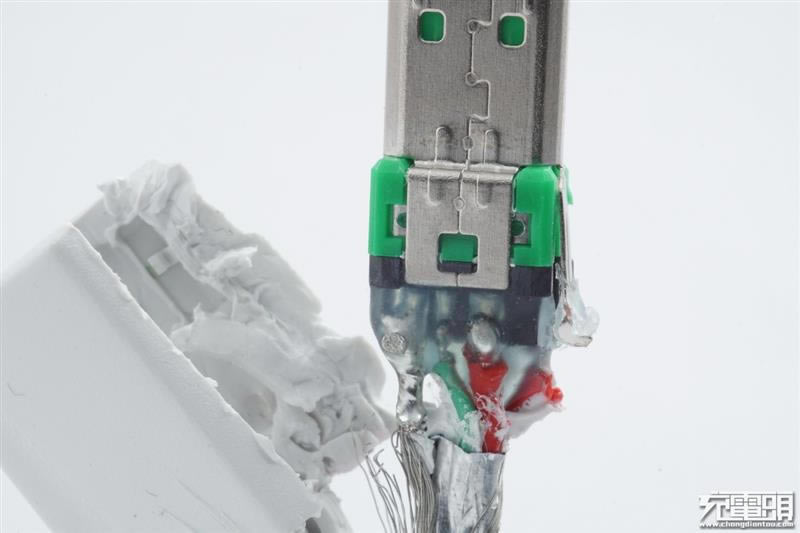

線材背面。

兩條粗紅線焊接在了兩邊。

拆開鋼殼。

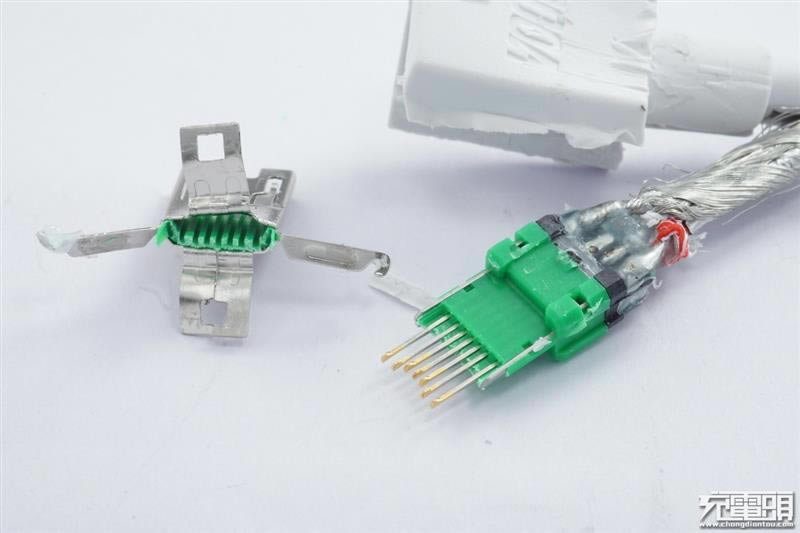

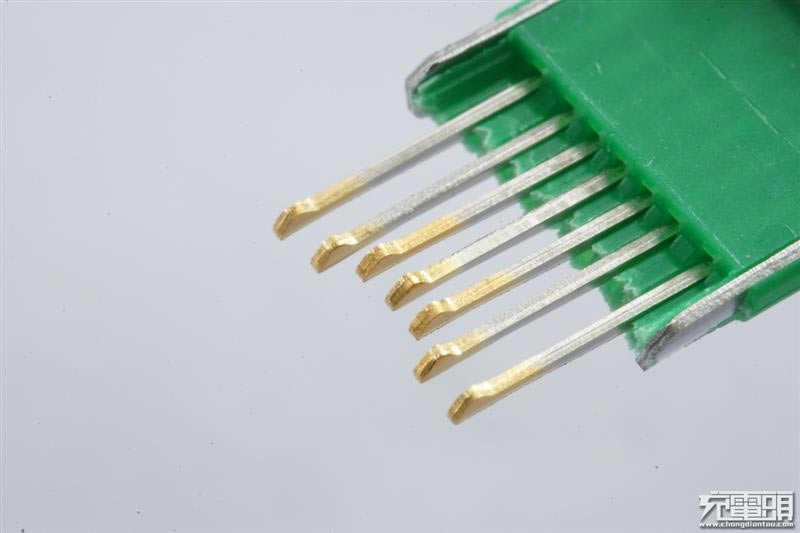

7pin針腳，悉數鍍金。

USB公頭同樣拆開。

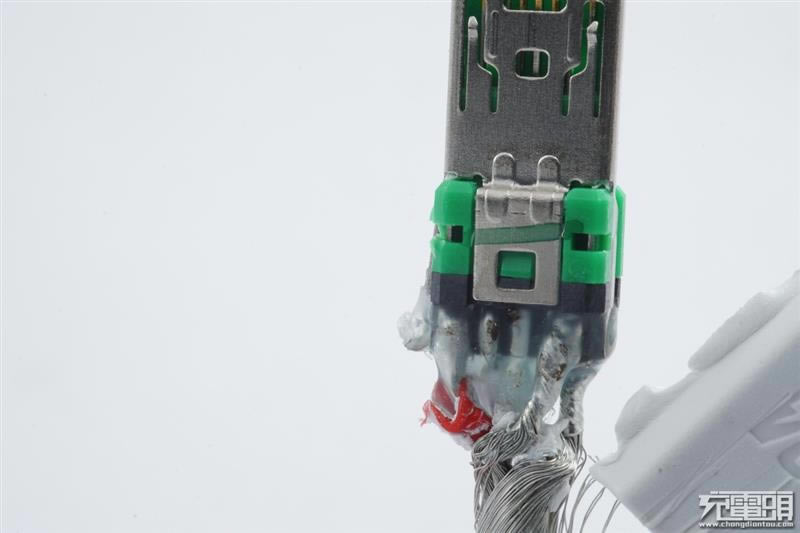

完全剝離，露出全貌。

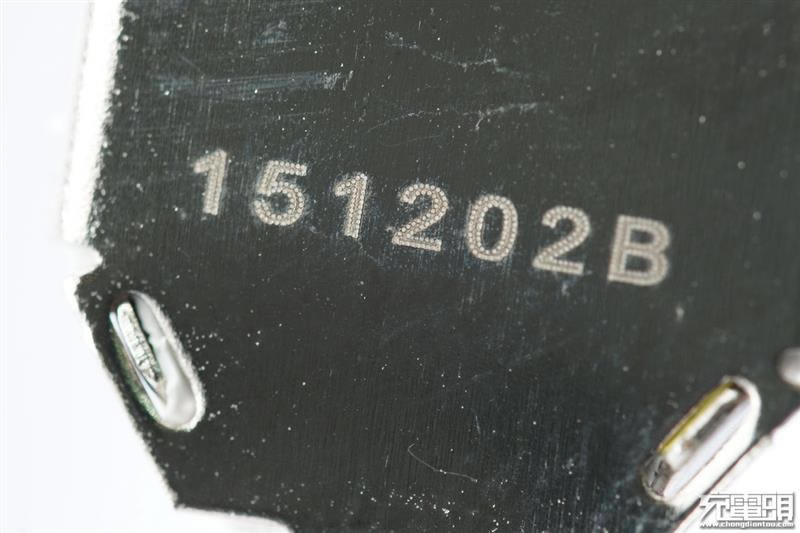

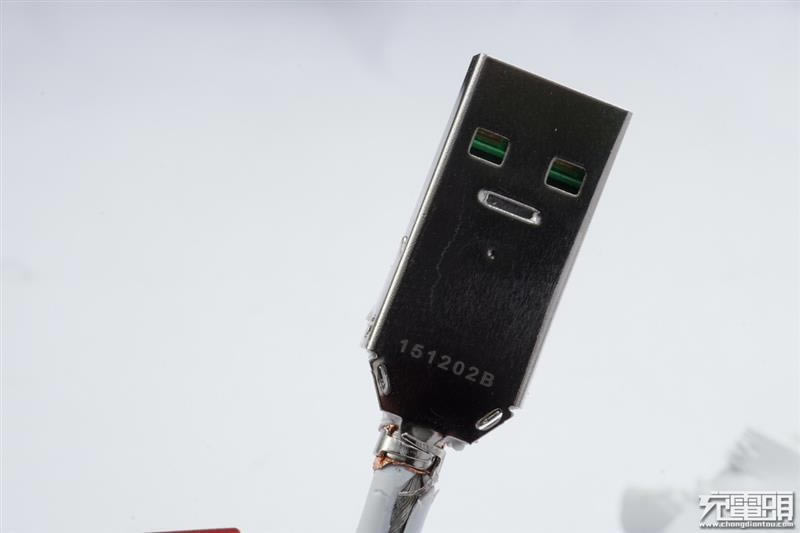

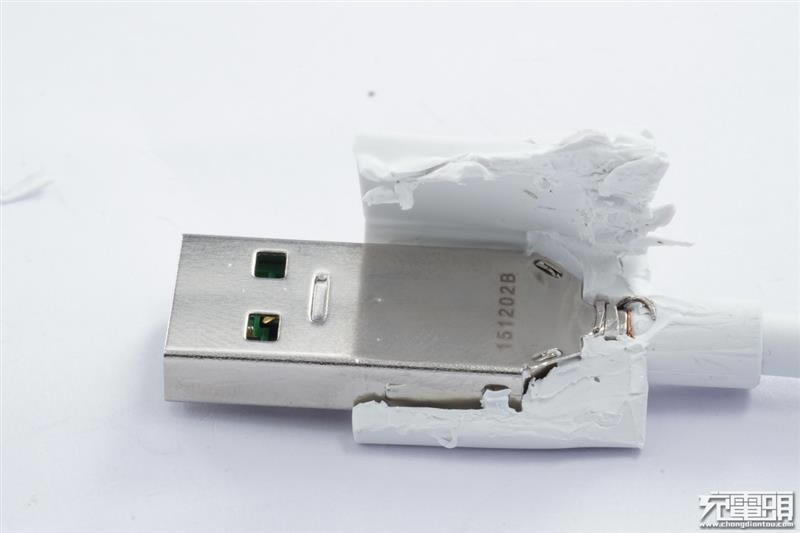

殼上鐳雕有數字字母，具體意義不明。

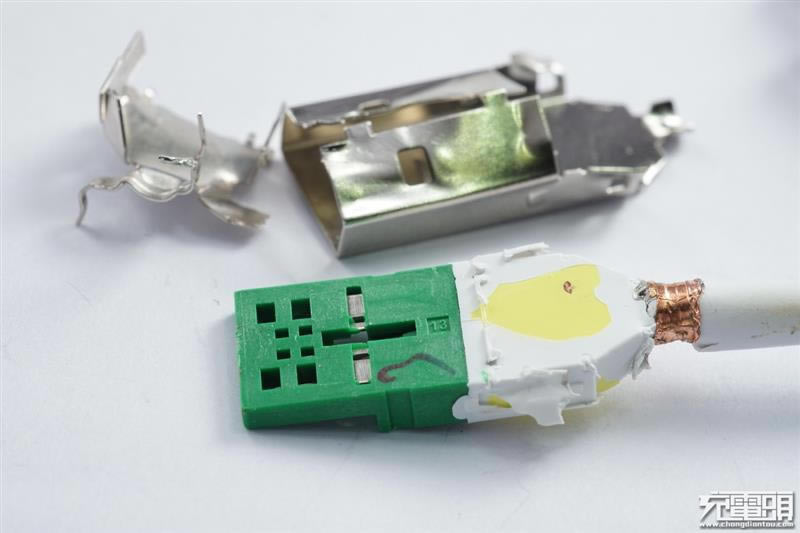

鋼殼拆掉。

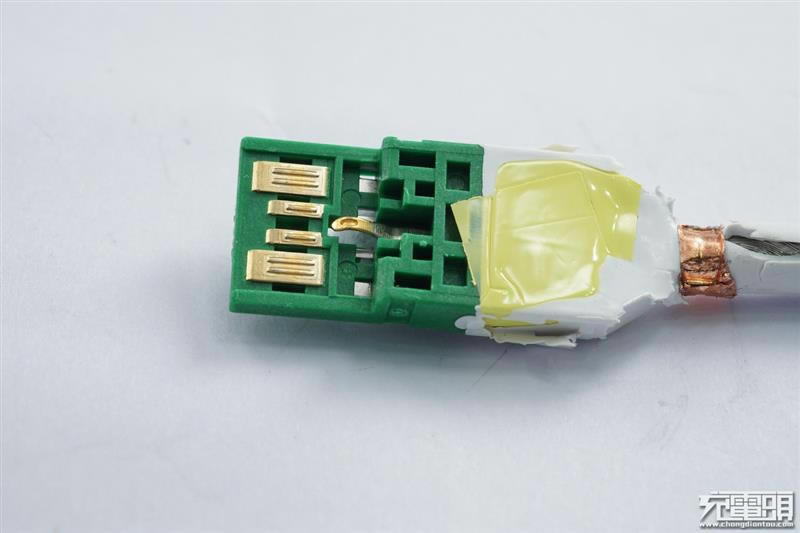

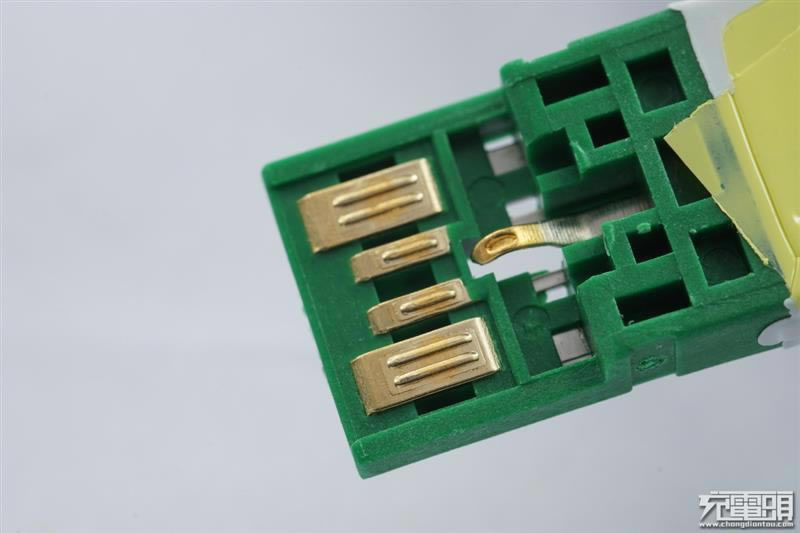

觸點接觸這一面可以看到VBUS和GND是加寬的鍍金觸點。

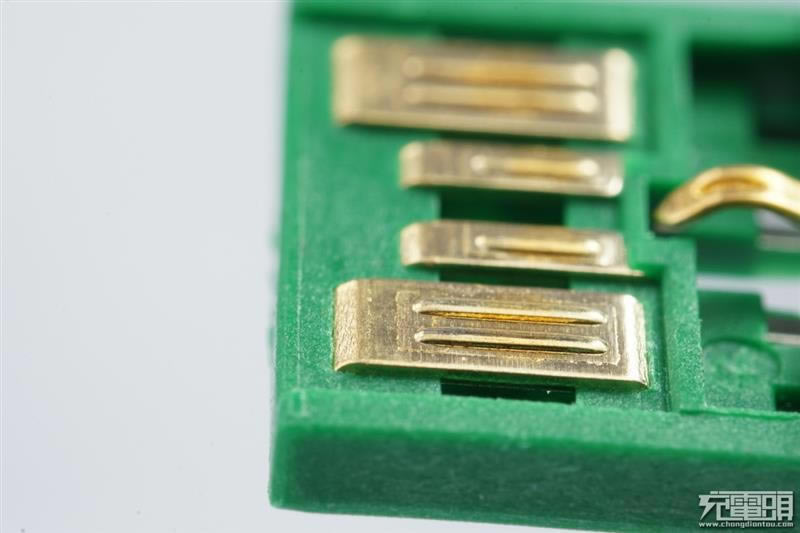

加寬的觸點特寫。

隱藏在深處的第五個觸點。

接下來拆華為5A線。

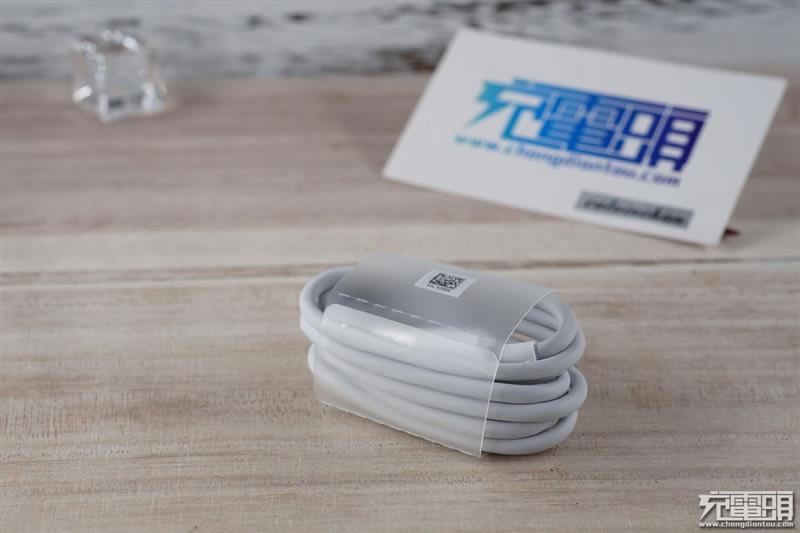

線材使用塑料套束縛。

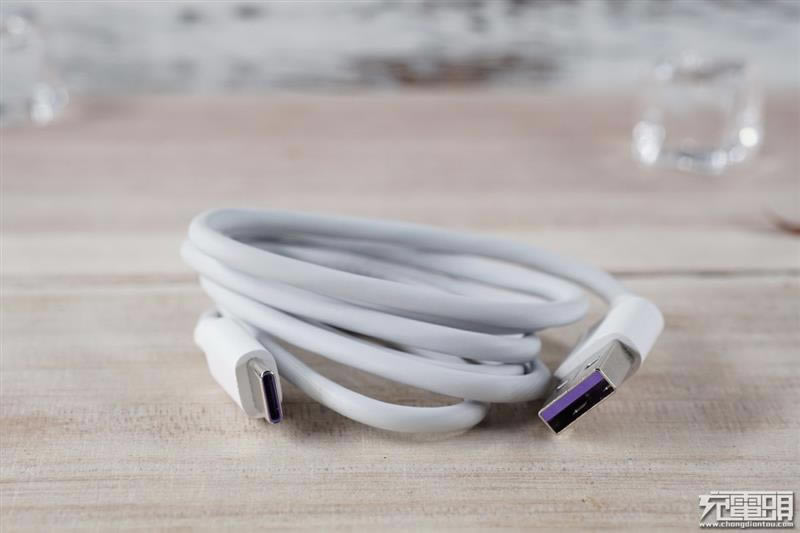

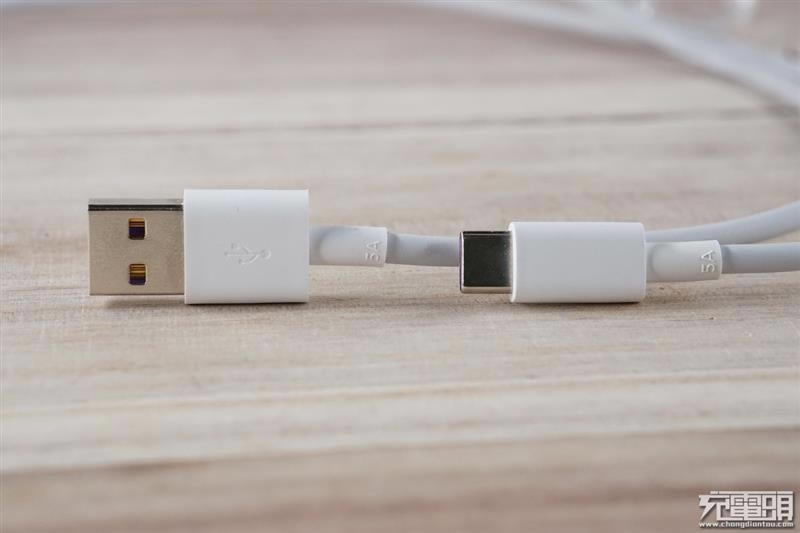

線材兩端。

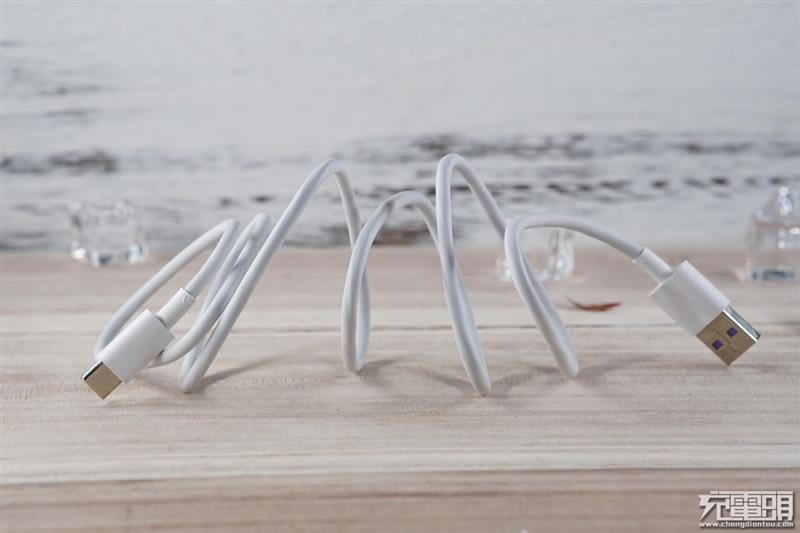

線材塑形不錯。

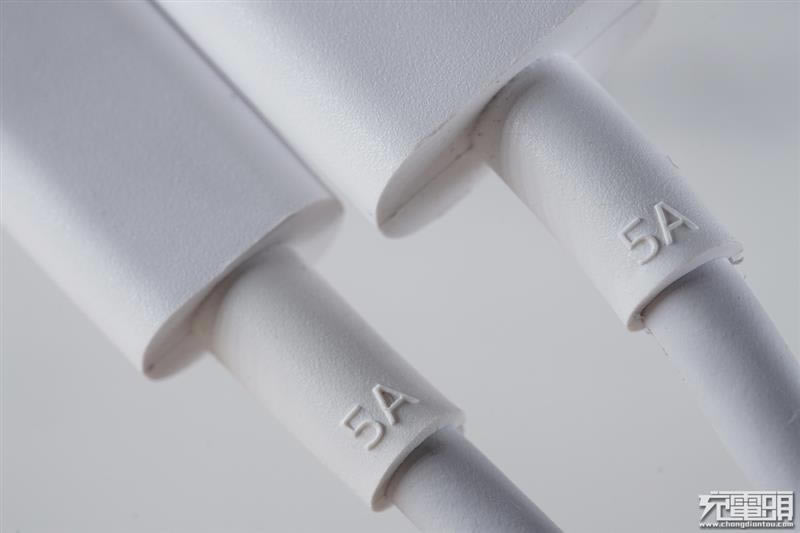

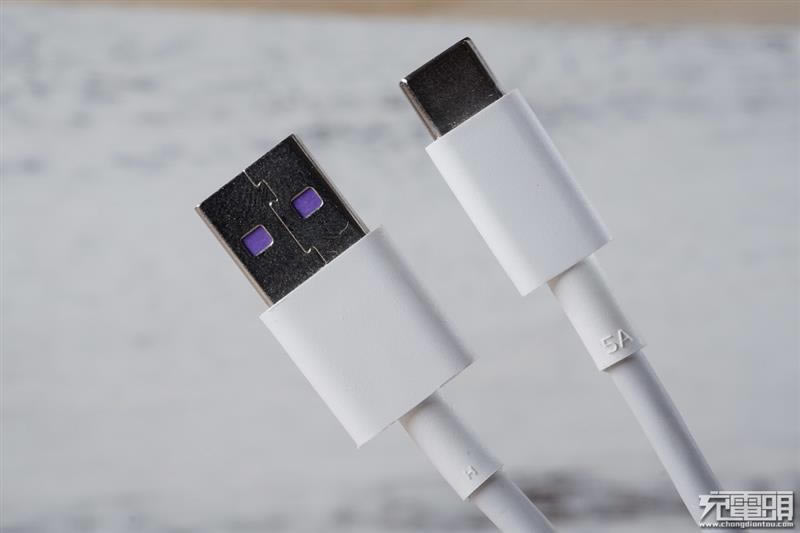

兩端均印有“5A”字樣，方便區分。

“5A”字樣放大特寫。

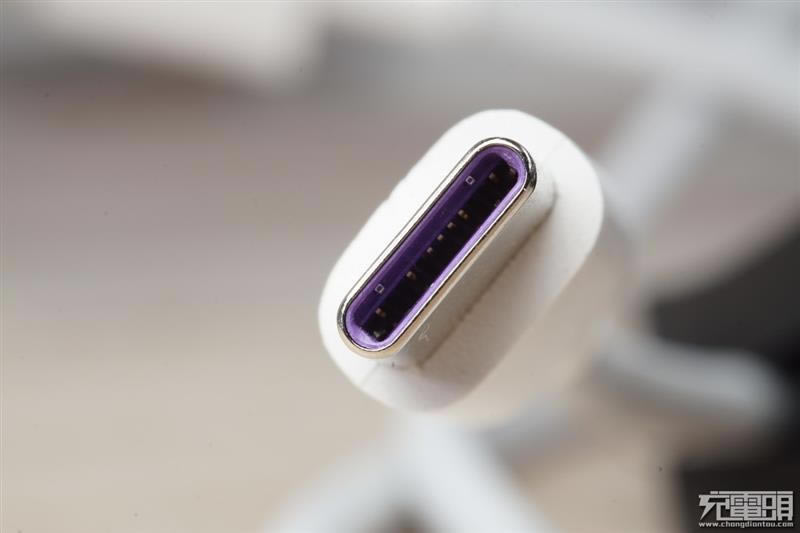

紫色Type-C口，24針不全，USB2.0結構。

同樣沖壓成型。

從這個角度看上去似乎有6個觸點。

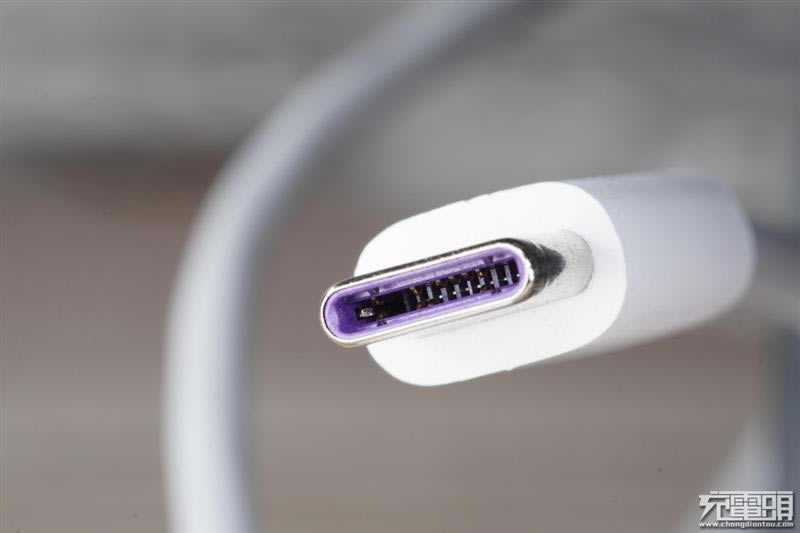

Type-C口放大。

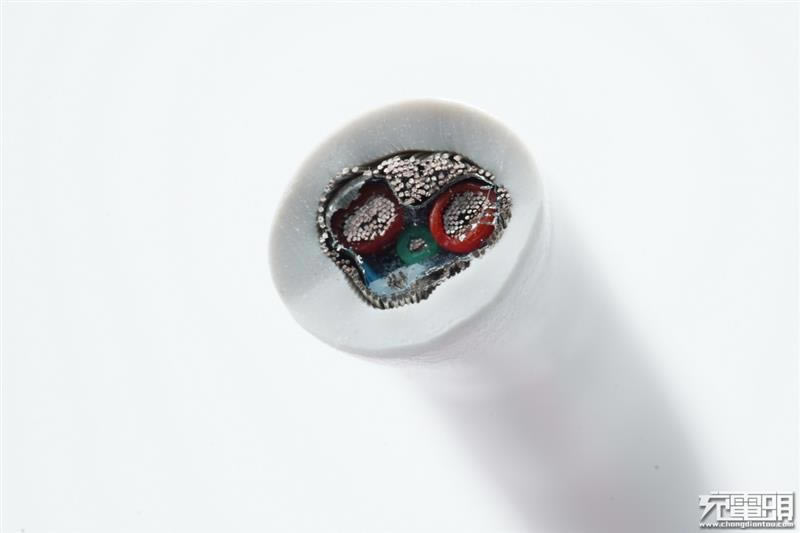

從中間剪斷，兩條粗大的紅色過流線以及綠白信號線。

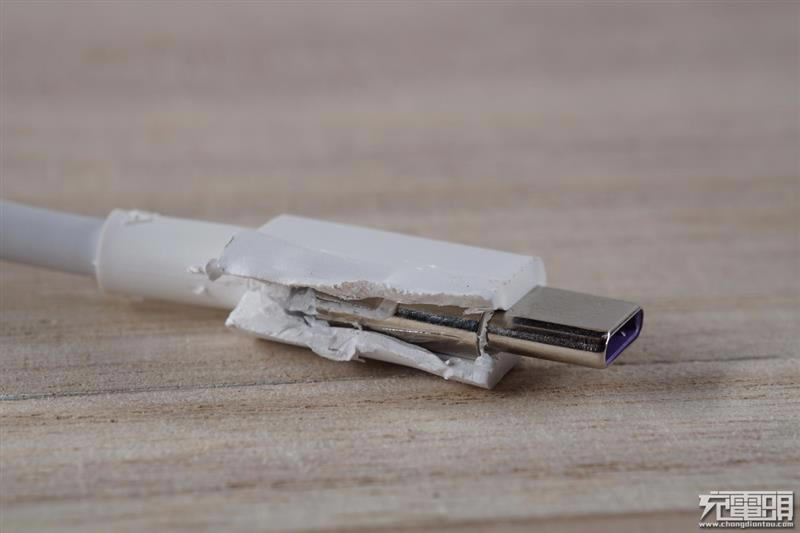

|C口破開。

去掉外皮。

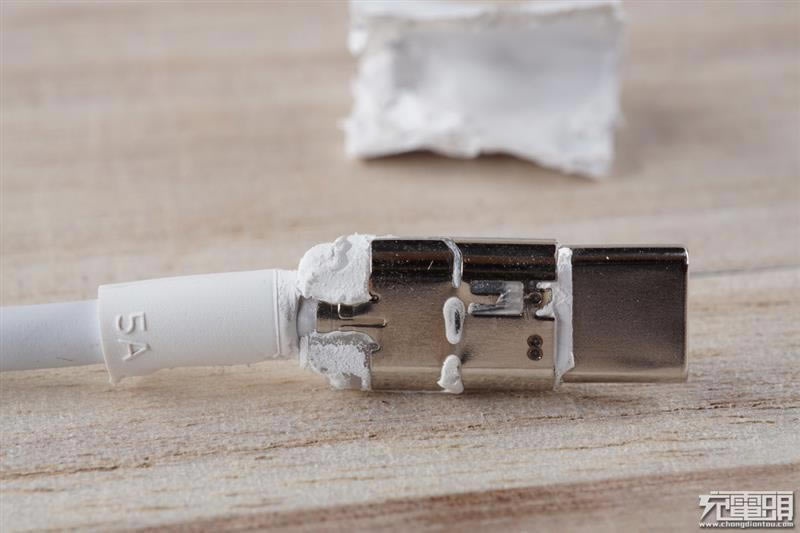

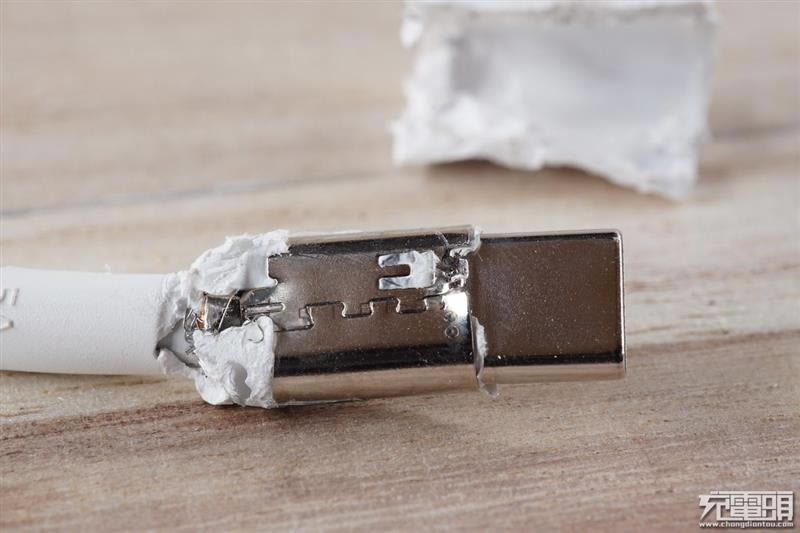

鋼套特寫。

澆注成型。

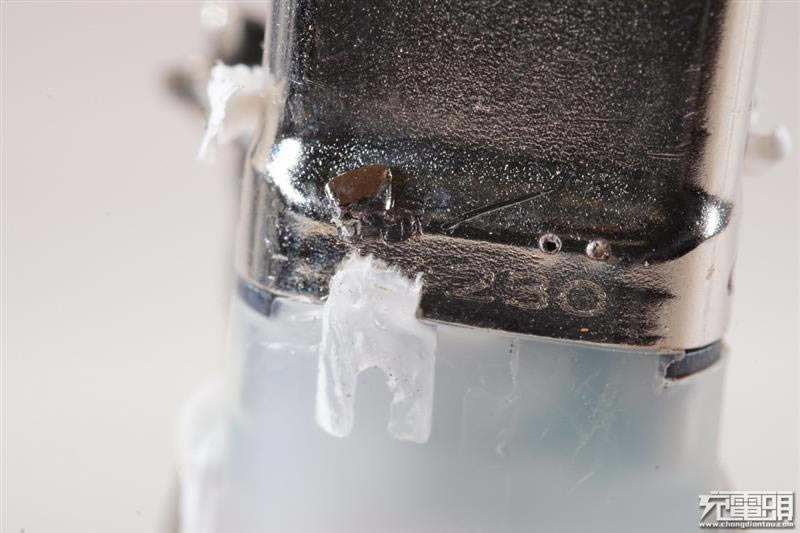

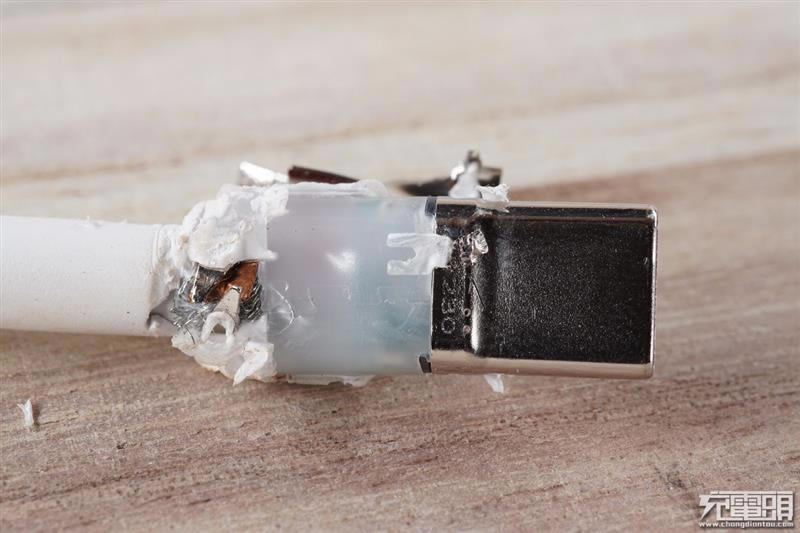

鋼套上有數字“64230”，64被遮住了。

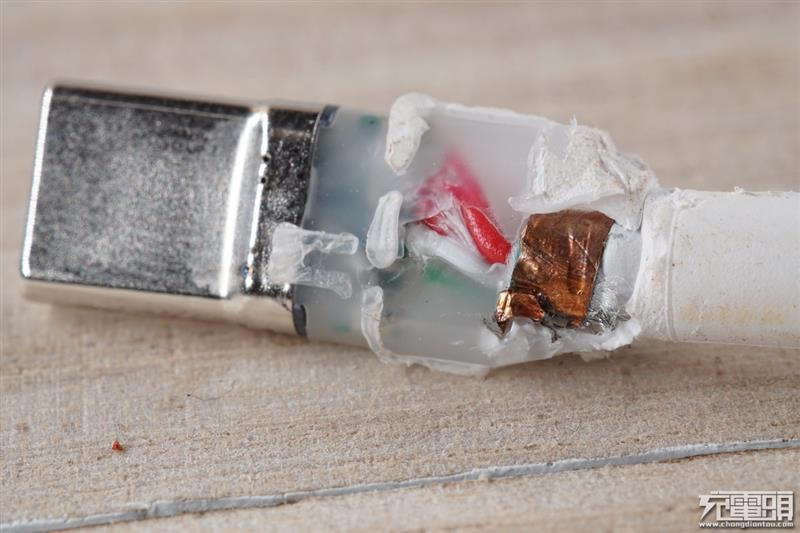

里面含有銅箔，做工考究，細節到位。

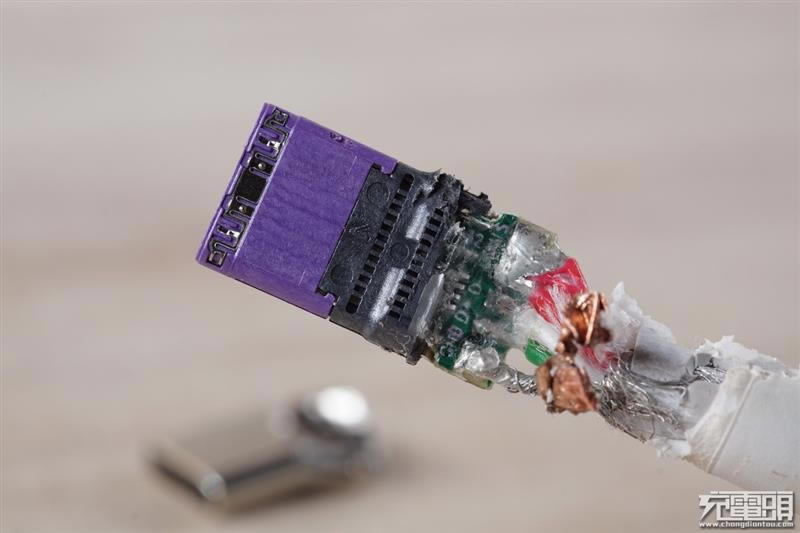

去掉膠水。

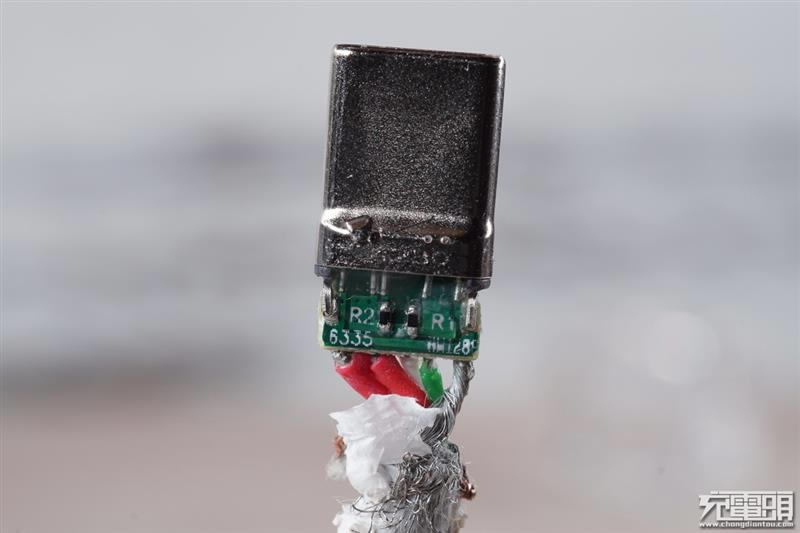

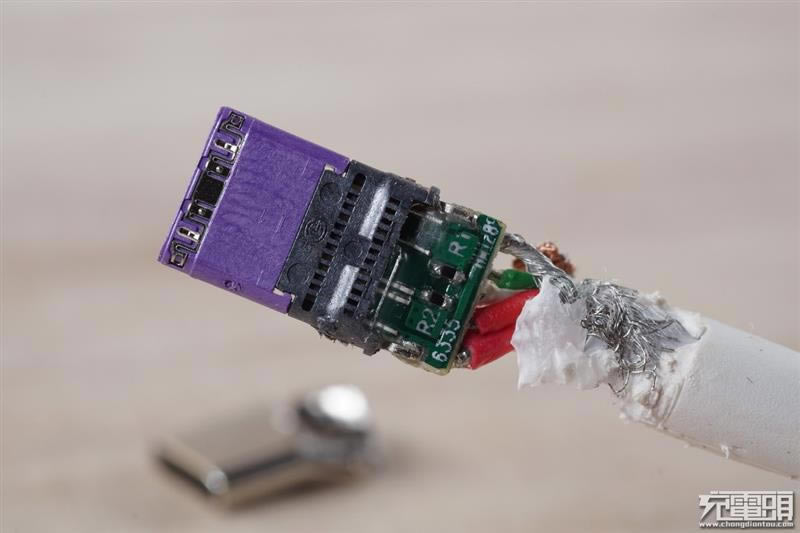

這面可看到兩個電阻，并沒有看到E-Mark芯片。

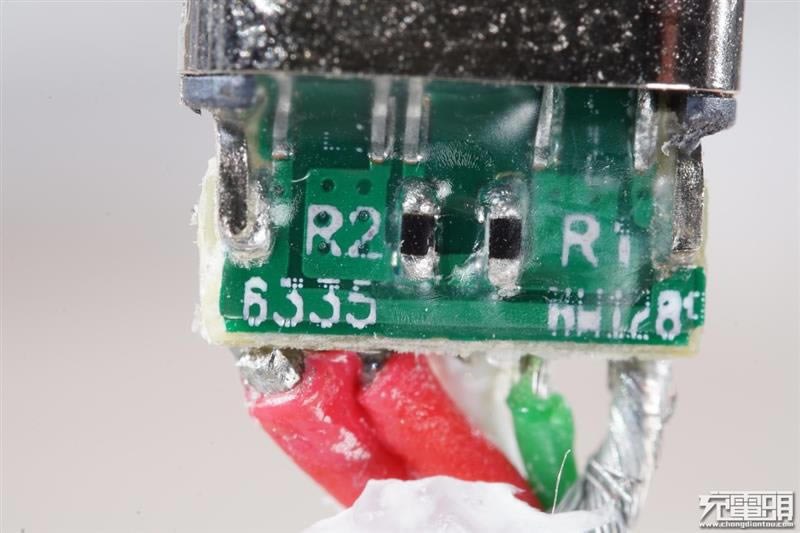

電阻放大。

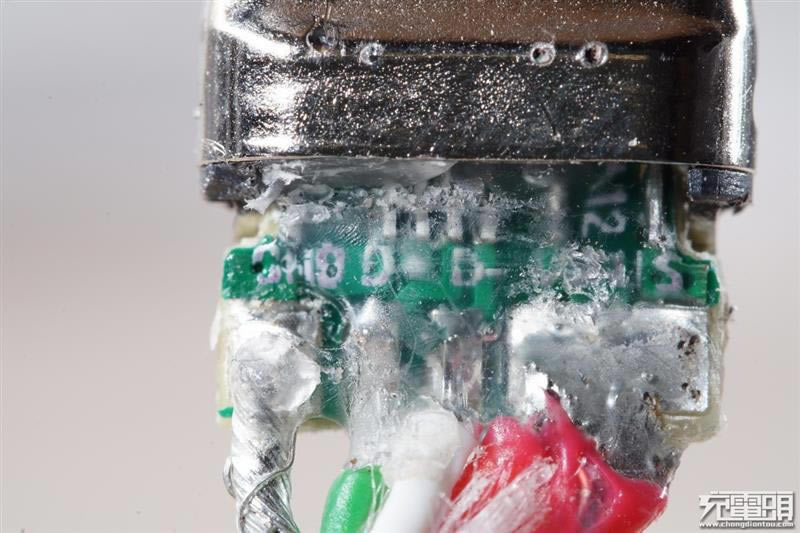

D 、D-、VBUS、GND接線點。

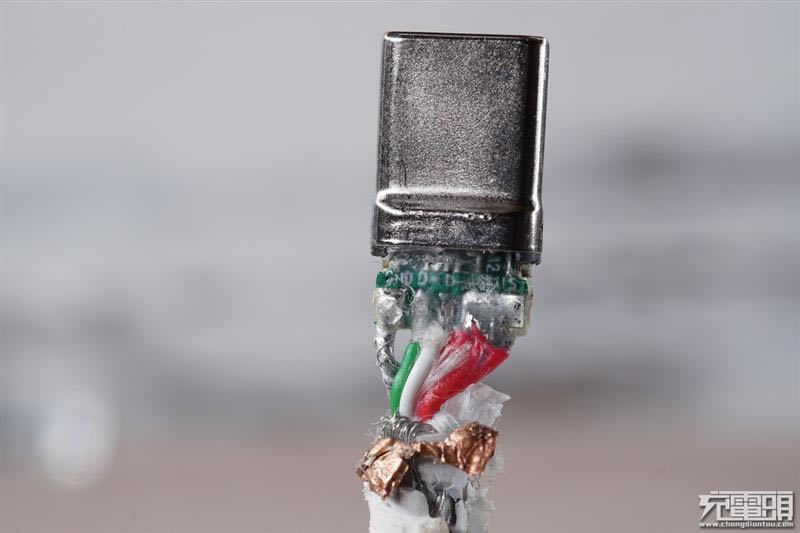

去掉鋼套后正面。

反面。

塑料套特寫。

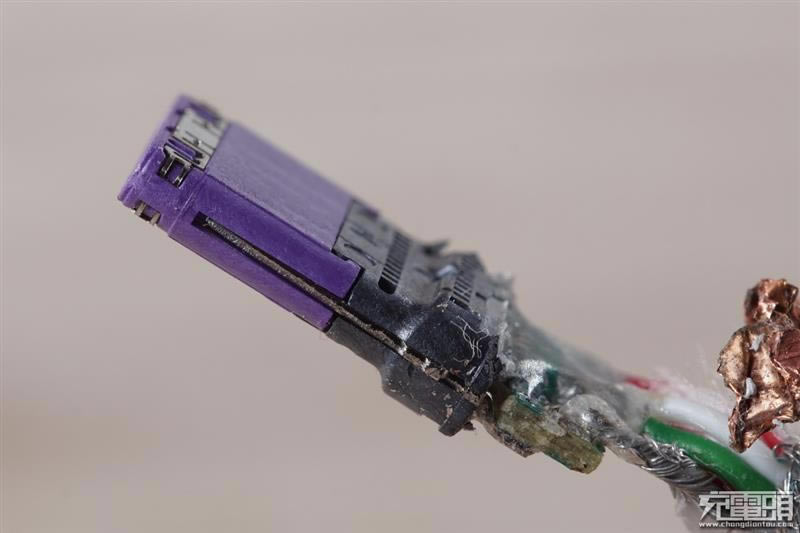

C口側面。

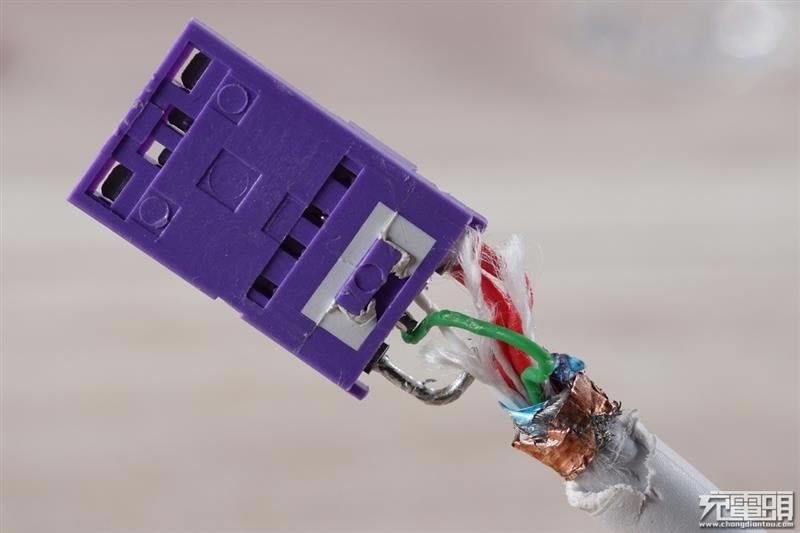

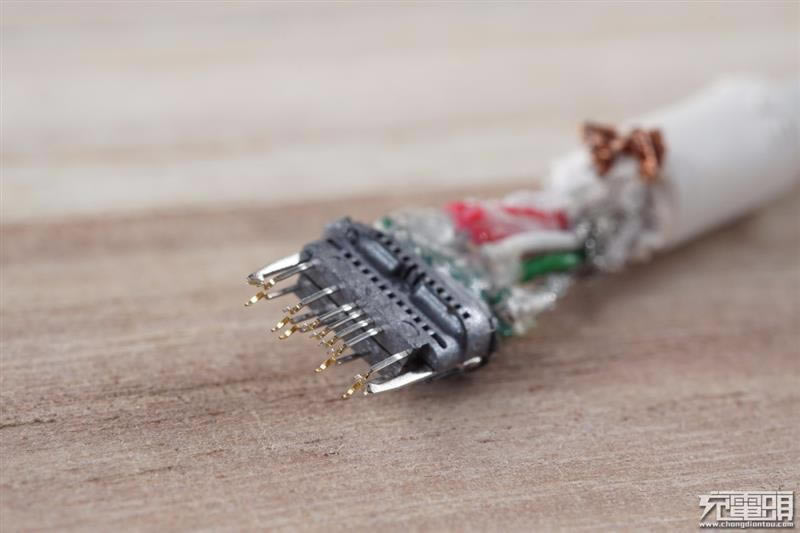

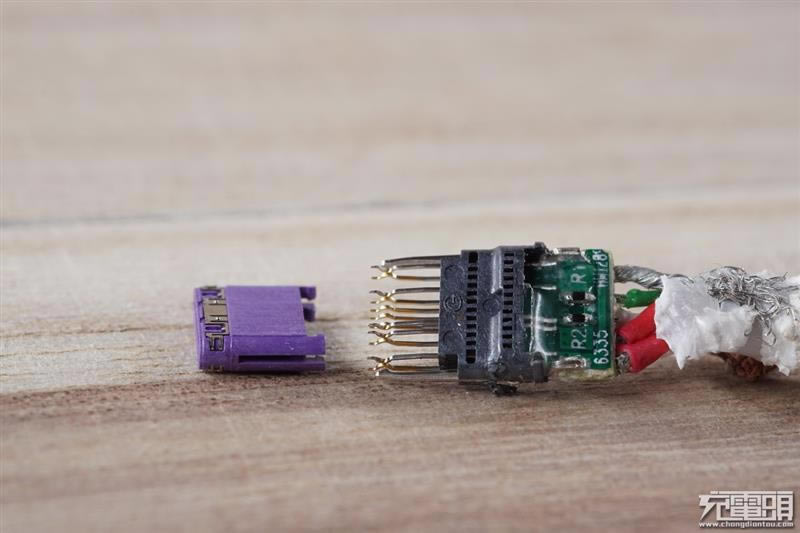

拔下塑料外殼，露出pin腳。

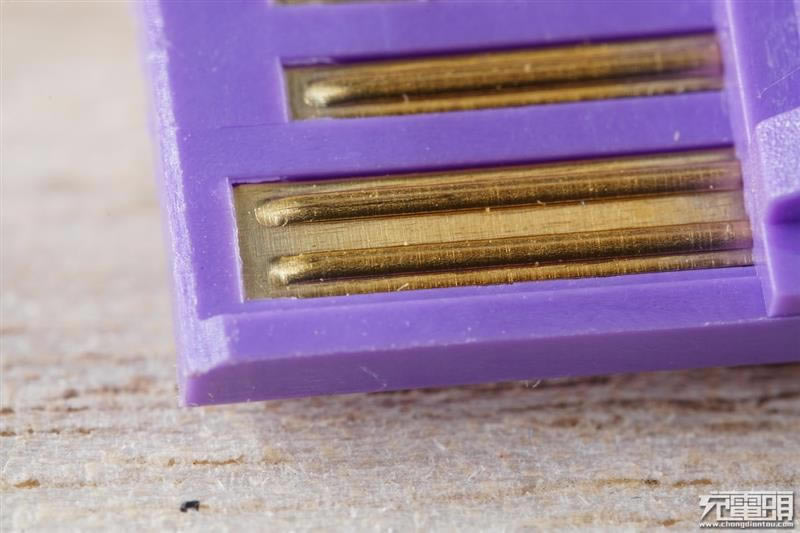

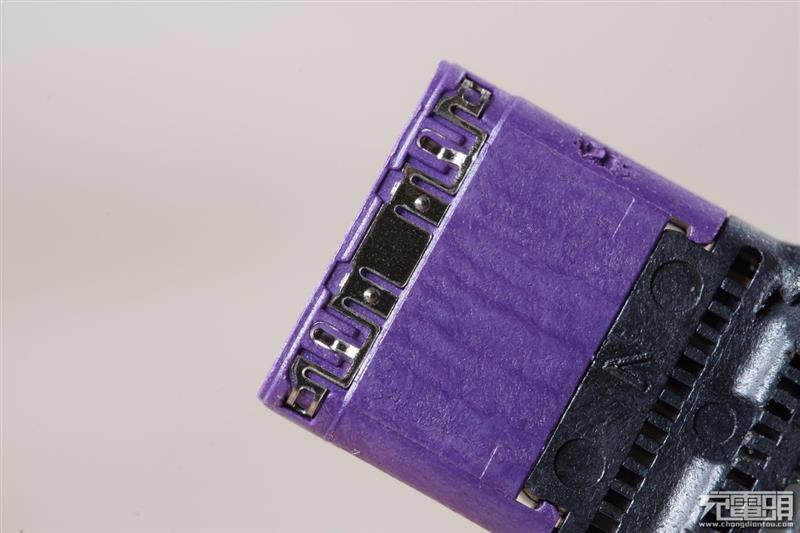

pin腳特寫，共有12針。

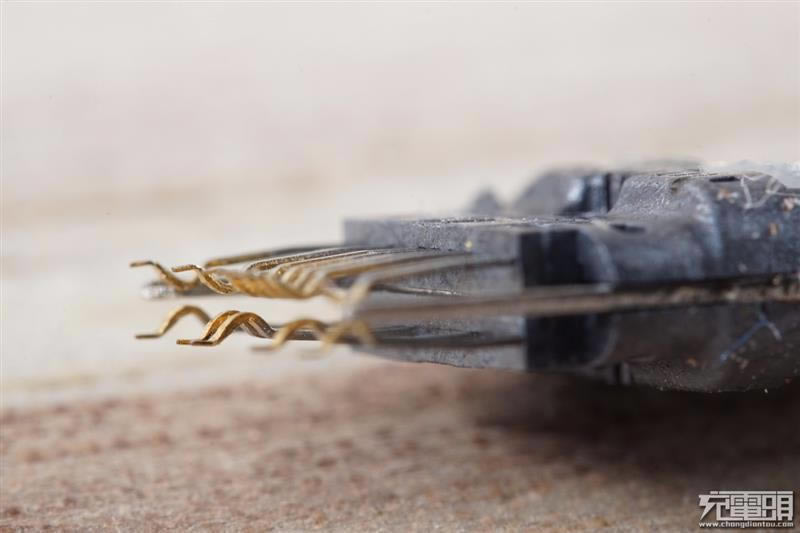

平行角度看過去，突出的地方為接觸點。

C口全部零部件一覽。

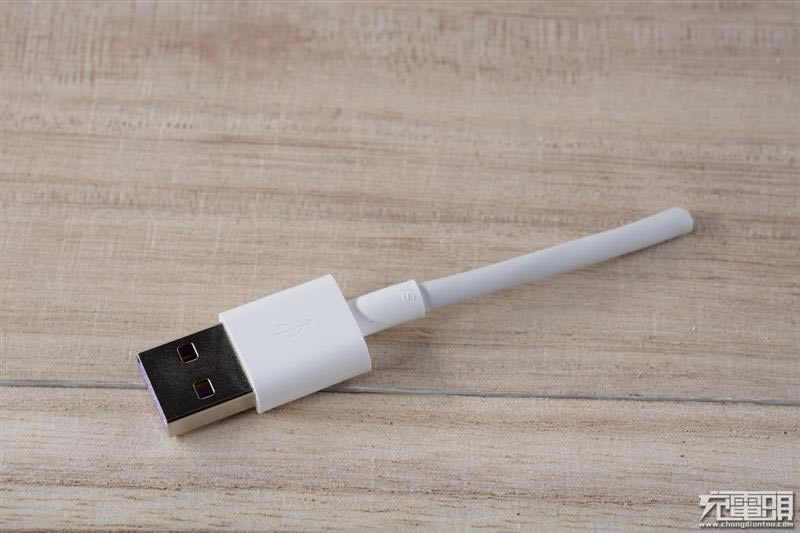

開始拆USB公口。

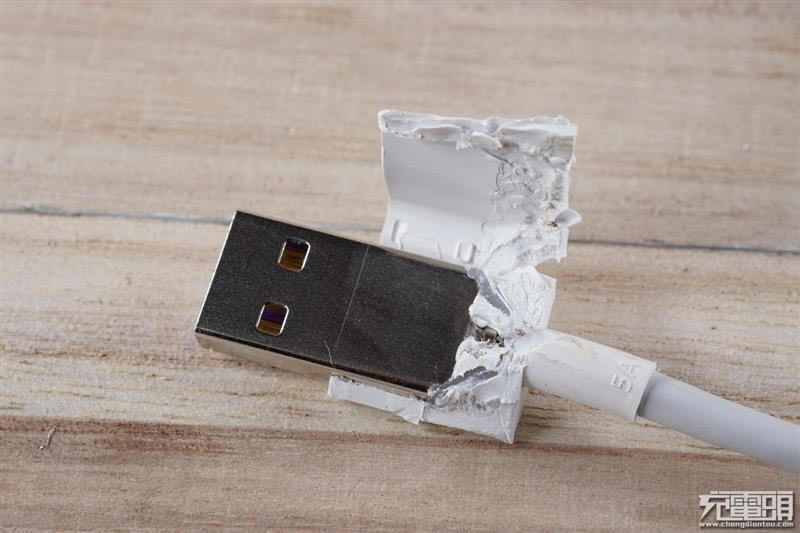

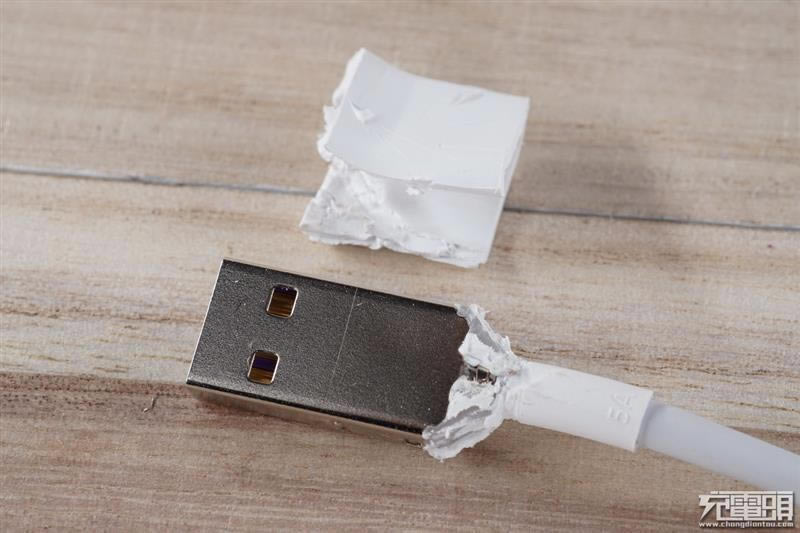

剝開外皮。

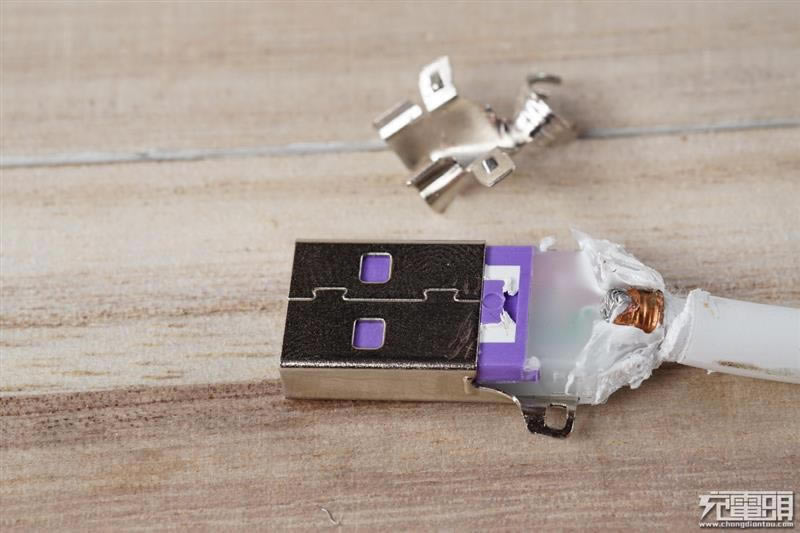

露出金屬保護殼。

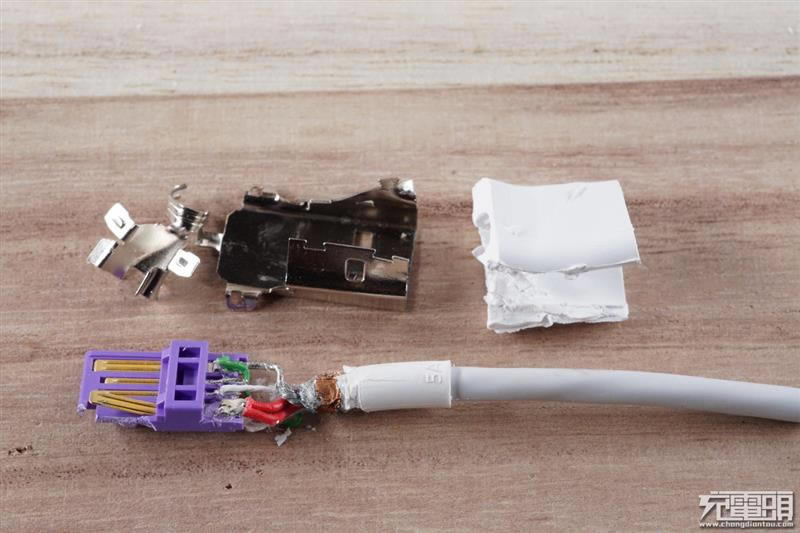

去掉金屬外殼。

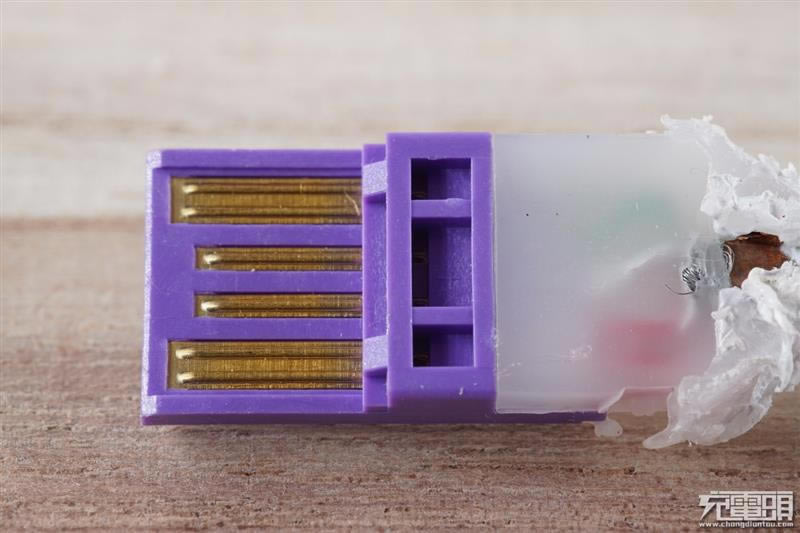

公口舌片。

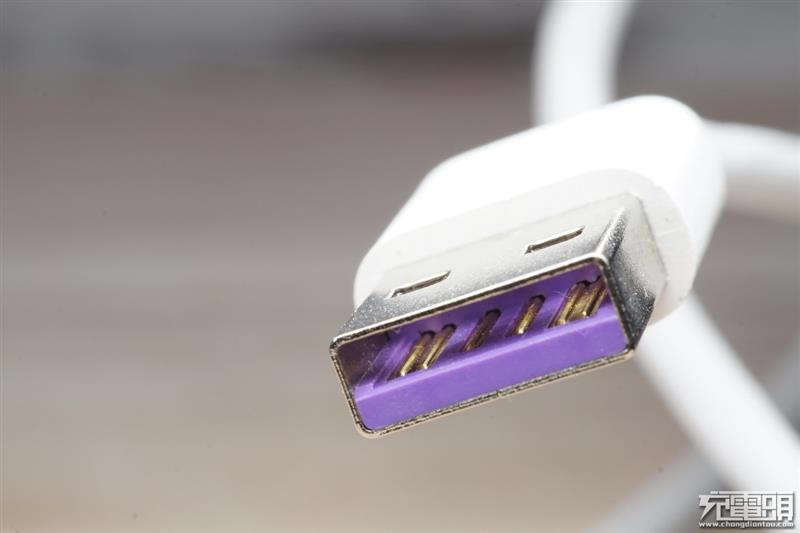

舌片上的金屬觸點，可以看到并不是6個，而是兩邊VBUS和GND增加了兩個。

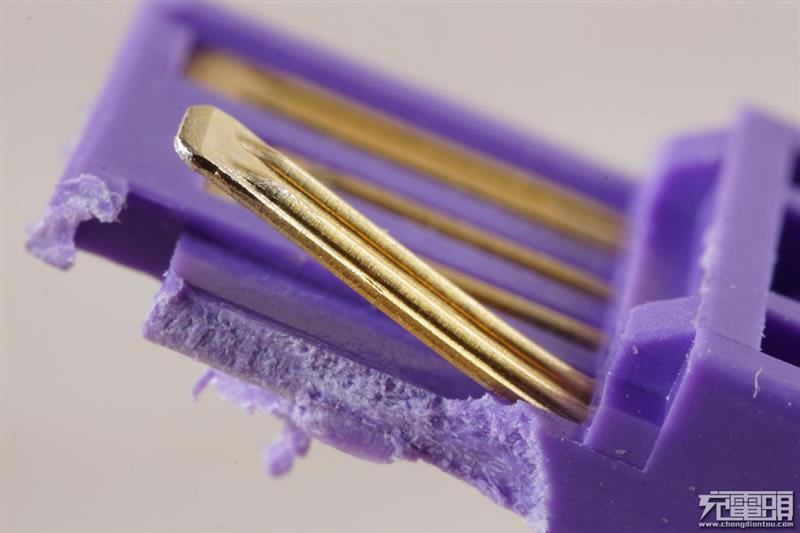

雙觸點針腳放大。

正極兩條紅線并聯。

USB公口舌片背面。

舌片砸碎，翹出針腳。

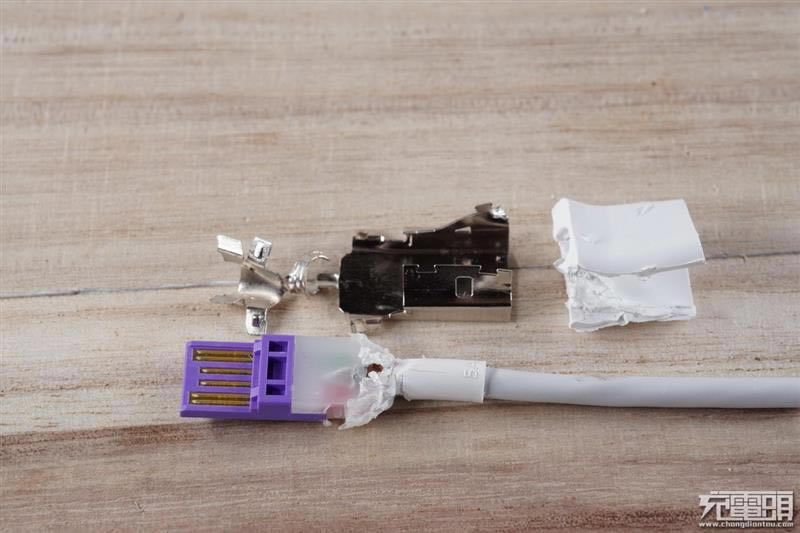

USB公口全部部件一覽。

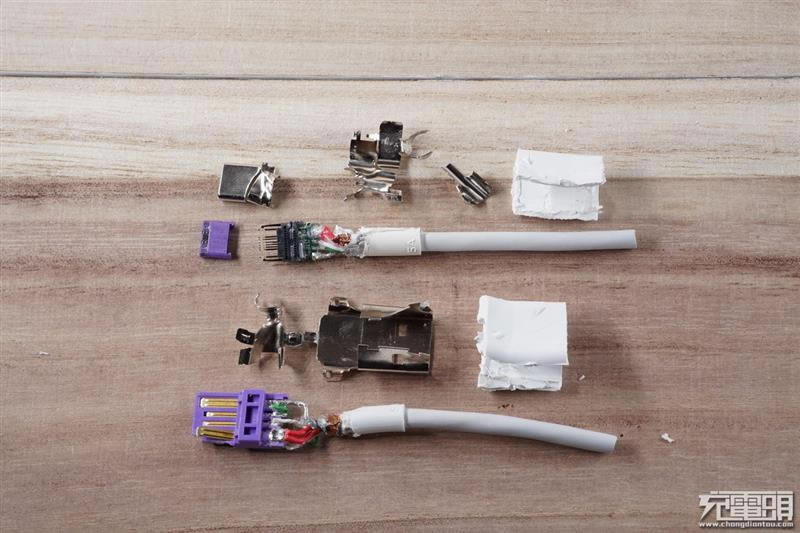

A口、C口全部零部件。

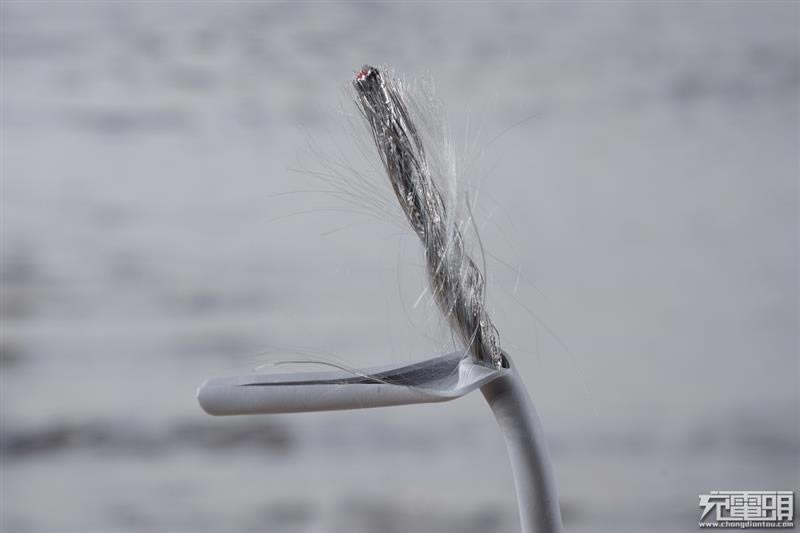

剝開線材外皮，可以看到金屬編織網。

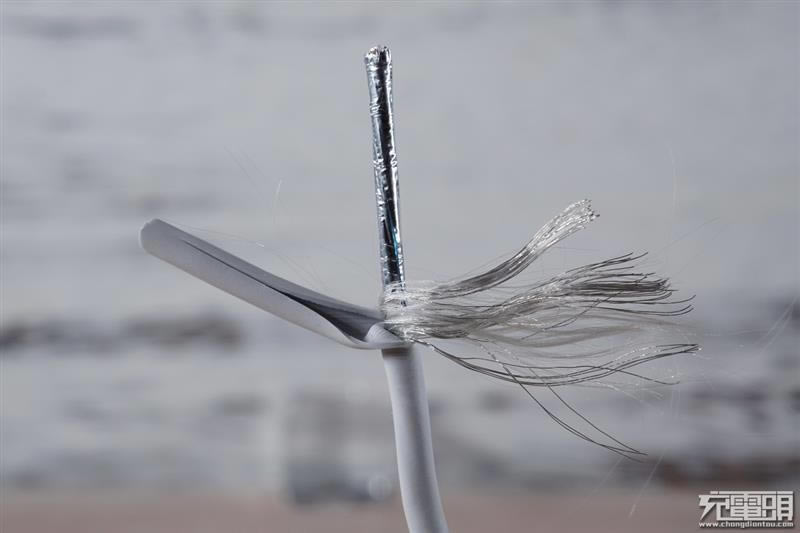

鋁箔屏蔽層。

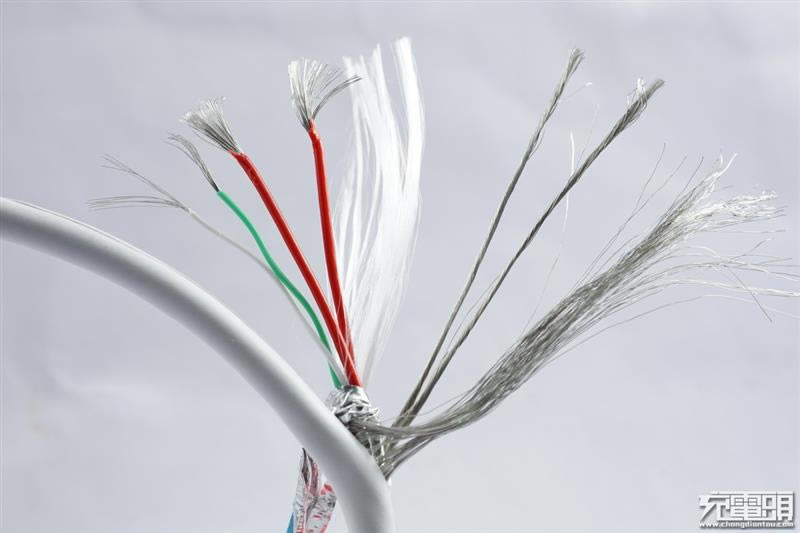

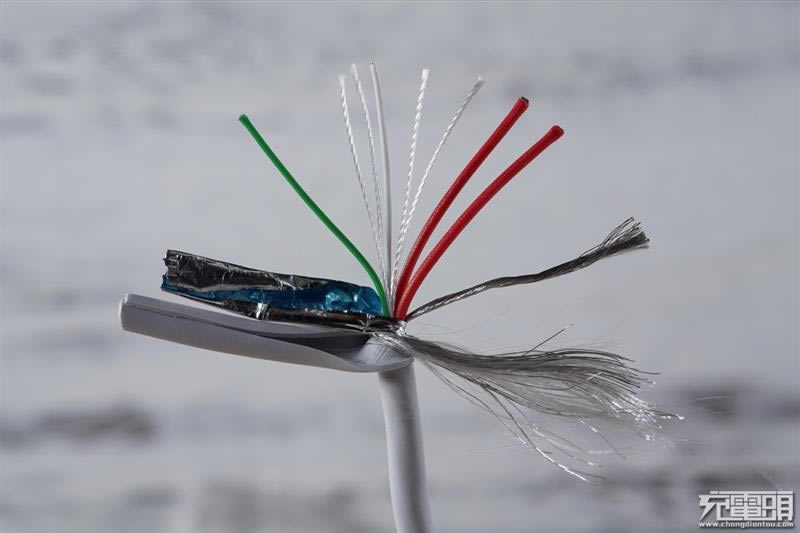

線芯由兩條正極紅線、負極線、綠白信號線組成，還有抗拉線。
