華為推出的旗艦機Mate9搭載了最新低壓大電流快充技術SuperCharger，所使用的電源適配器型號為 HW-050450C00，支持5V 4A和4.5V 5A兩個輸出規格，總功率達到了22.5W。市場上目前使用低壓快充技術的有一加、OPPO、華為，比較神秘的只有華為了，接下來通過拆解測試見分曉。

相關閱讀：誰家更厚道?OPPO/一加/華為三款5A大電流快充數據線對比評測

一、外觀

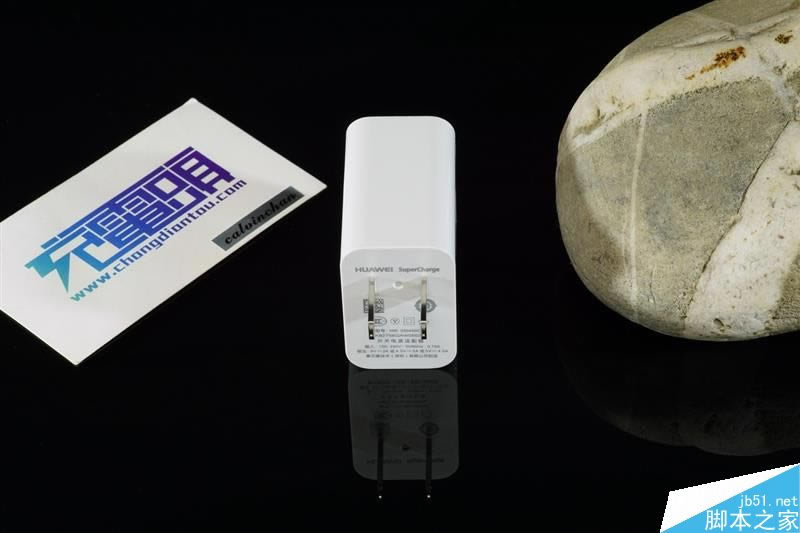

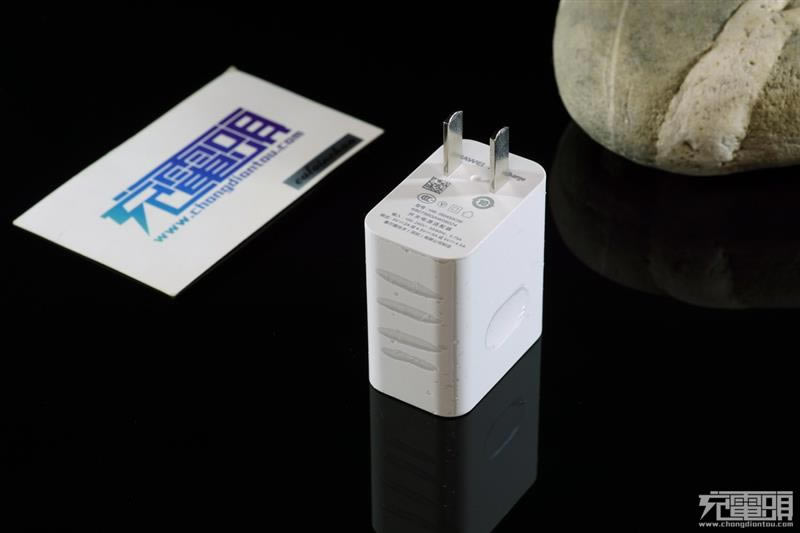

華為Mate9充電器采用白色外殼，國標插腳。

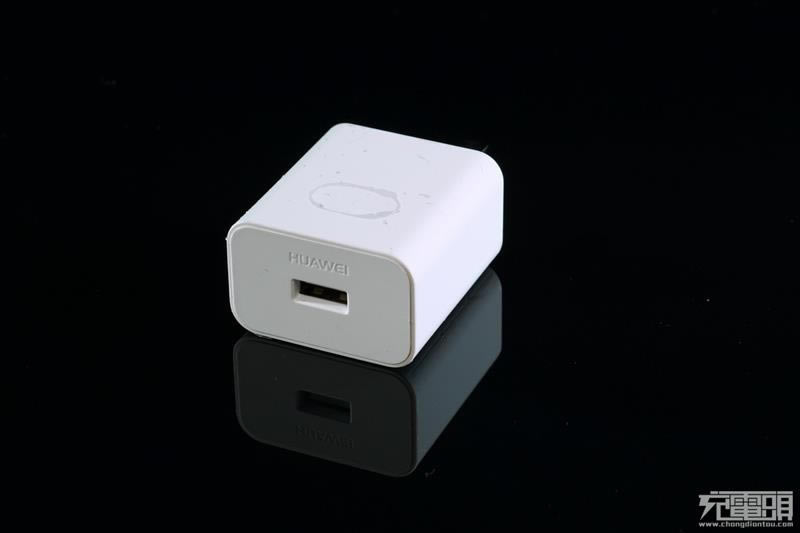

單個USB輸出口，長方形，中間有個凹槽，方便插拔，類似與Mate8充電器的設計。

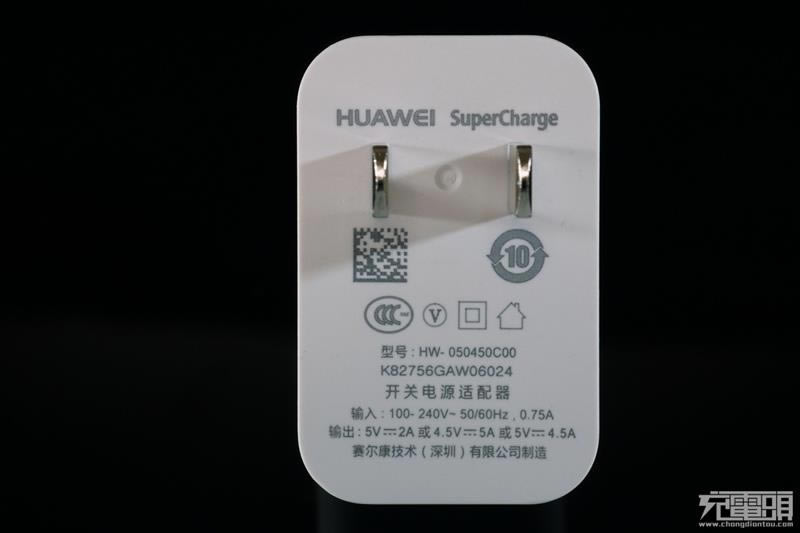

插腳這面是參數，插腳不可折疊。

具體相關信息為：

HUAWEI SuperCharger型號：HW-050450C00輸入：100-240V，0.75A輸出：5V2A/4.5V5A/5V4.5A產品具有3C認證，符合五級能效，由賽爾康技術（深圳）有限公司制造。

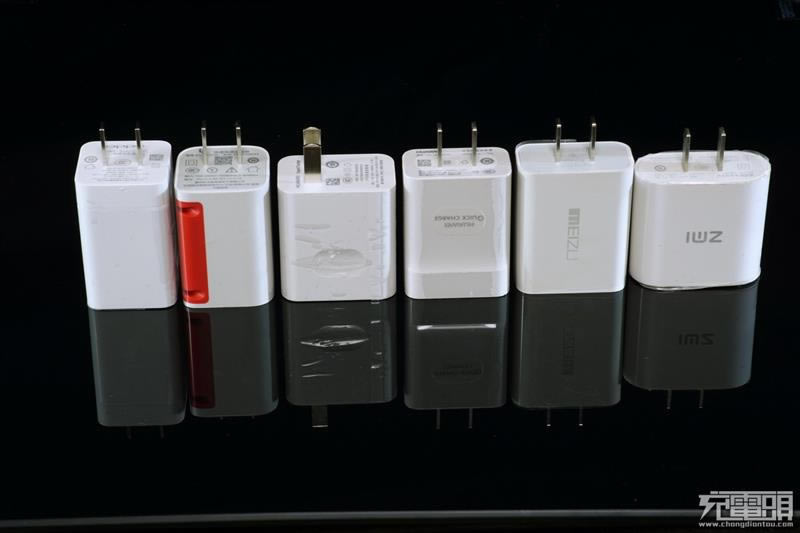

幾個手機大廠的熱門快充電源體積對比，從左至右依次為：OPPO、樂視、華為、華為、魅族、紫米，體積由大到小。

OPPO VOOC閃充， 樂視PD充電器，華為SuperCharger充電器，華為FCP QC2.0充電器，魅族UP1220充電器，紫米QC快充幾款充電器對比。

二、拆解

開始拆解部分。

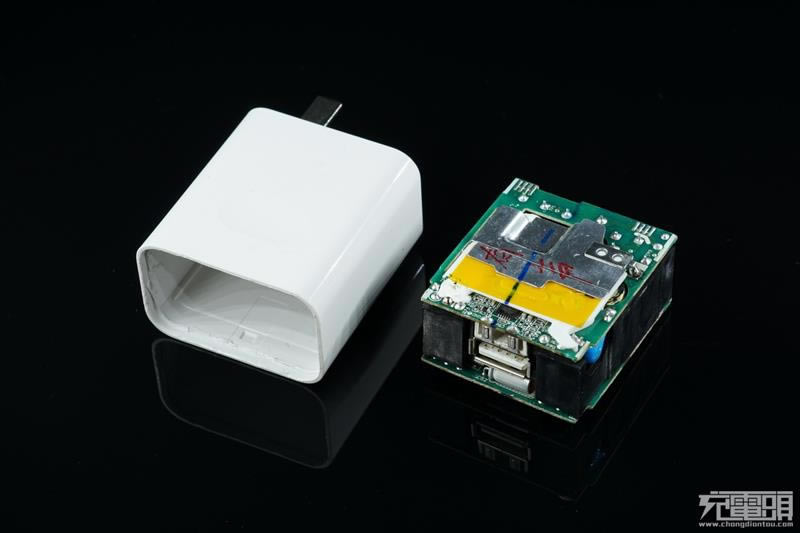

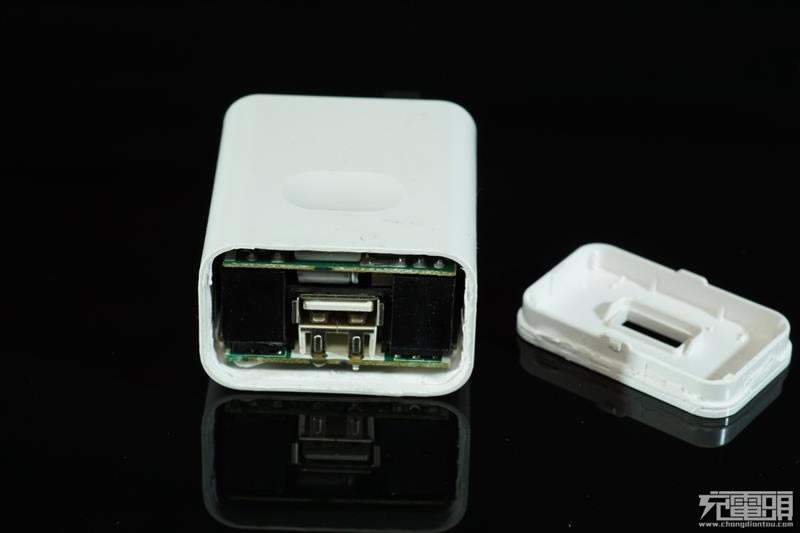

拆機和以前的華為快充頭一樣  撬開上蓋可以看到充電器的內部構造。

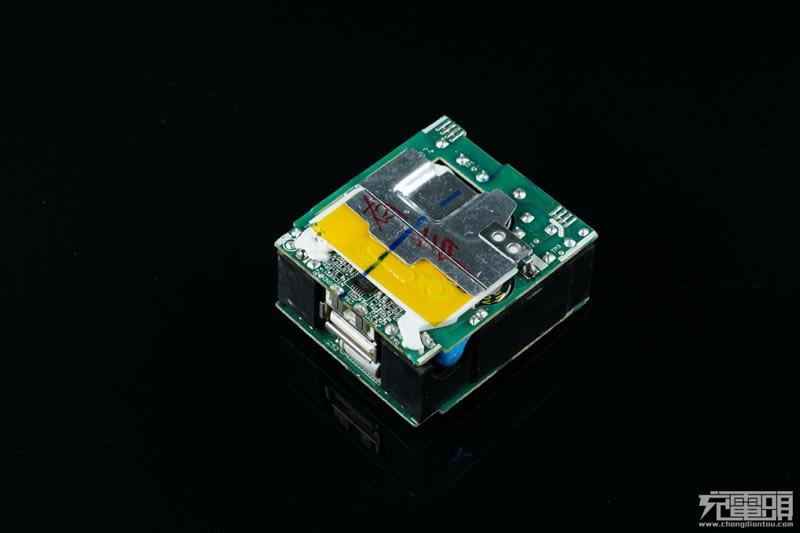

幾乎可以無損開殼，取出PCB，抽出來，我們看到電路板上覆蓋了金屬片用來導熱。

兩層PCB板子，元件密密麻麻。

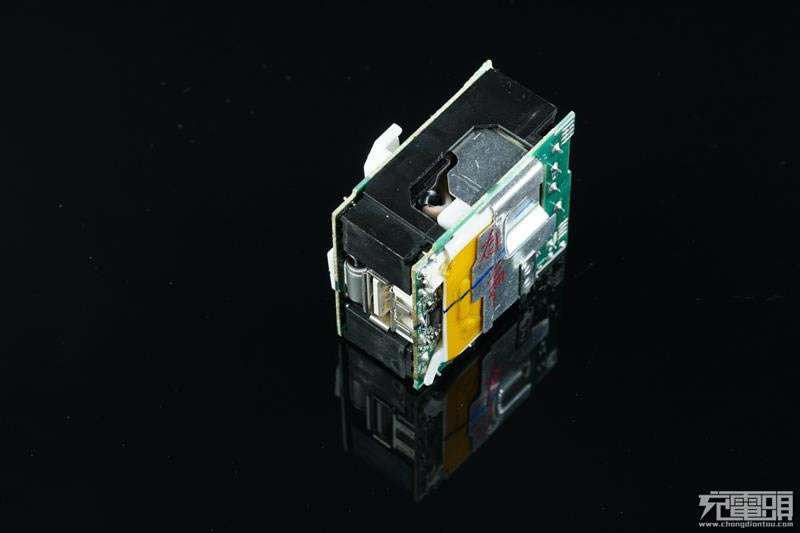

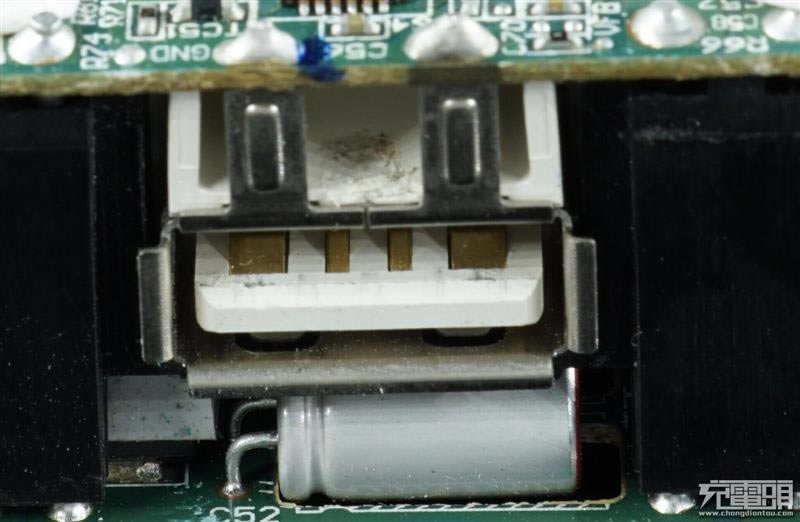

從這個位置看過去，為了輸出5A大電流，USB母座接口電流傳輸?shù)膬蓚�(gè)彈片均做了加寬處理。

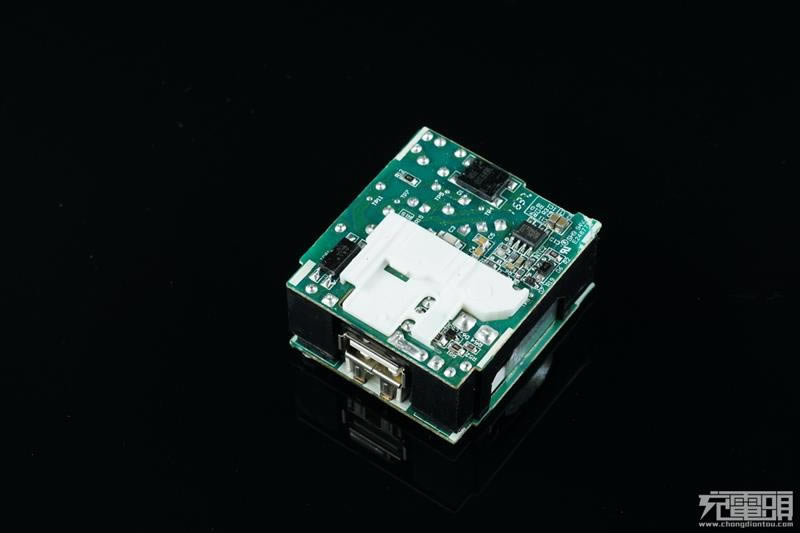

雙層電路板結構，推斷是一層低壓輸出，另外一層高壓輸入。

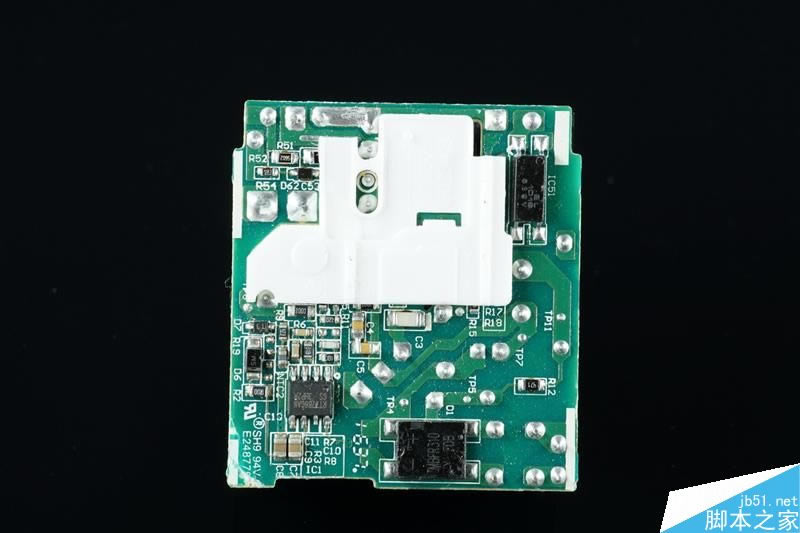

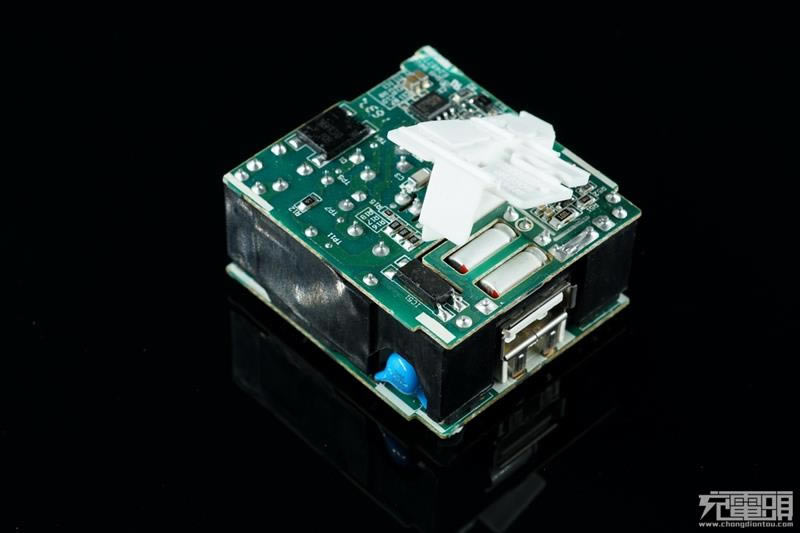

PCB另外一面。

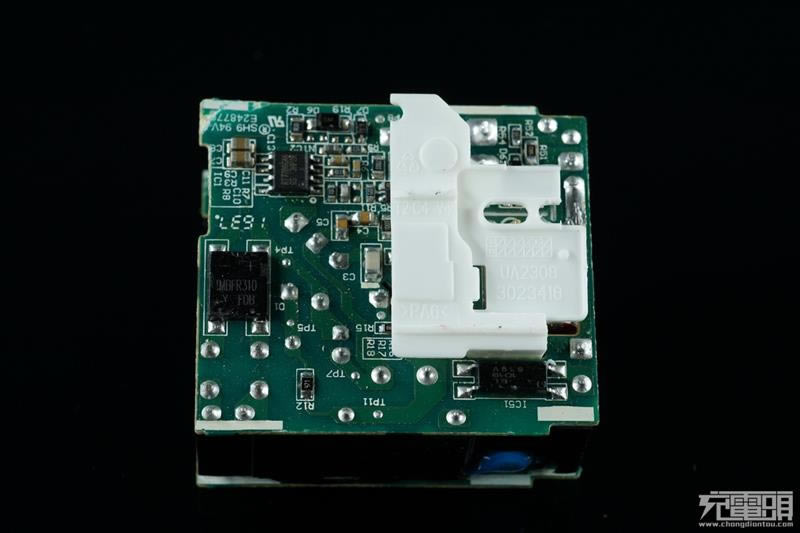

整流橋3A，耐壓1000V，右上角是光耦，左下角是初級PWM控制芯片。

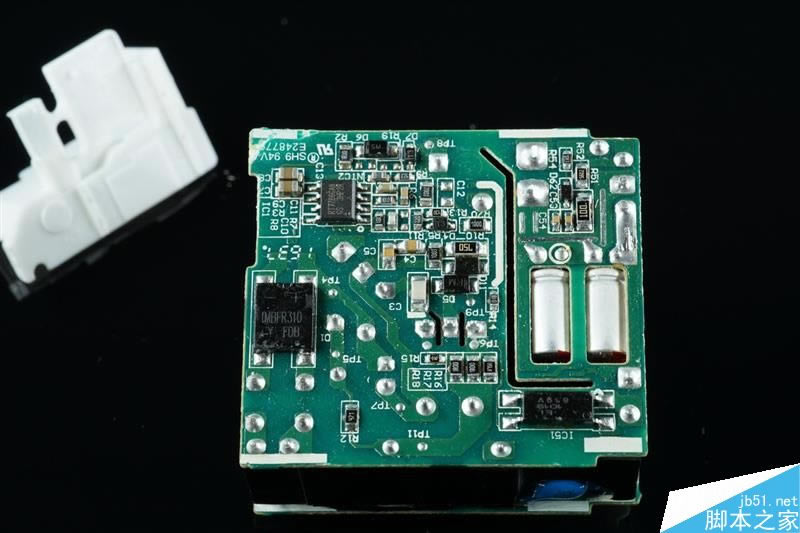

拿起絕緣塑料板，低壓側兩顆固態電容，這里為了節省空間，PCB被鏤空，降低總體高度。

白色絕緣片上面有字。
