今年2月21日，三星在舊金山舉辦Galaxy Unpacked 2019新品發布會，除了折疊屏手機Galaxy Fold和Galaxy S10之外，還推出了一系列配件，比如全新的Galaxy Buds無線藍牙耳機。

在此之前，三星真無線藍牙耳機家族已經推出了Gear IconX、Gear IconX（2018）兩款產品，Galaxy Buds的發布進一步豐富了三星這一品類。Galaxy Buds升級到了藍牙5.0最新版，支持與三星自家手機快速配對，內置加速度傳感器，AKG聲學專家調校等眾多賣點。

據小編對前兩款三星真無線耳機的詳細拆解，發現內部大量采用了獨家定制的芯片，這一次Galaxy Buds的內部設計會有哪些不同？帶著這些疑問我們開始了本次拆解。

三星Galaxy Buds真無線藍牙耳機拆解+評測：

一、Samsung三星Galaxy Buds開箱

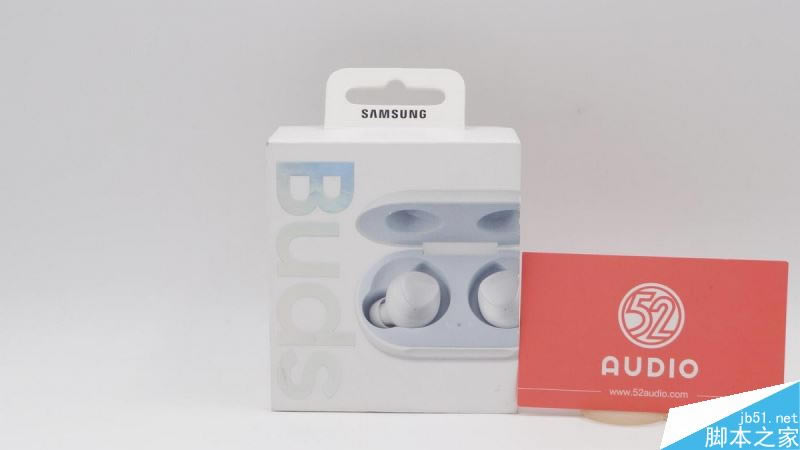

Samsung三星Galaxy Buds包裝盒的正面印有產品的圖片，在右邊則是一個漸變的Buds字樣。SAMSUNG的Logo則被放置到了貨架掛鉤的下方。

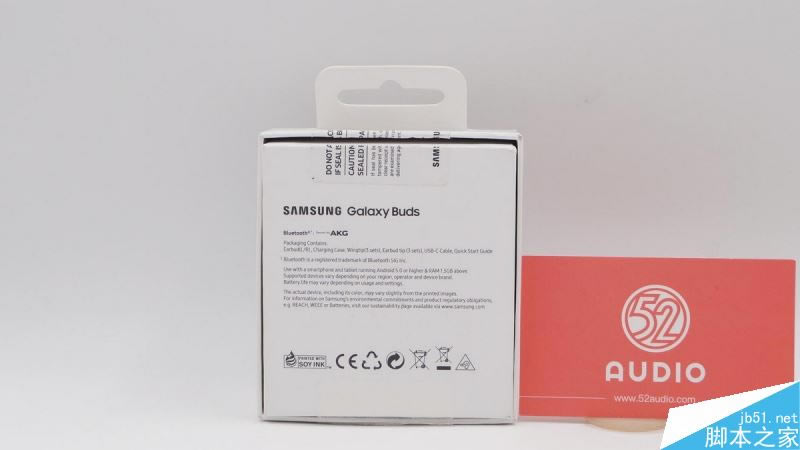

包裝盒的背面則是藍牙、AKG認證信息、內含配件以及其他認證信息。封口處貼有封口膠，提示產品是否被拆封。

包裝盒的側面，印有部分產品特點，支持六小時的音樂播放、清晰的語音通話、無線充電以及穩定舒適的佩戴體驗。

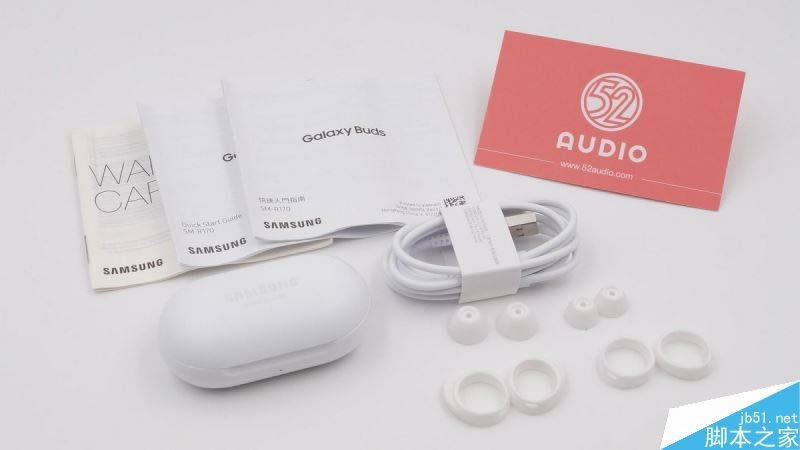

Samsung三星Galaxy Buds產品包裝內配件清單，一個耳機充電盒，一根USB-A to USB-C的充電線，兩副不同尺寸的硅膠耳塞和耳鰭，兩本不同語言的快速指南，一本說明書。

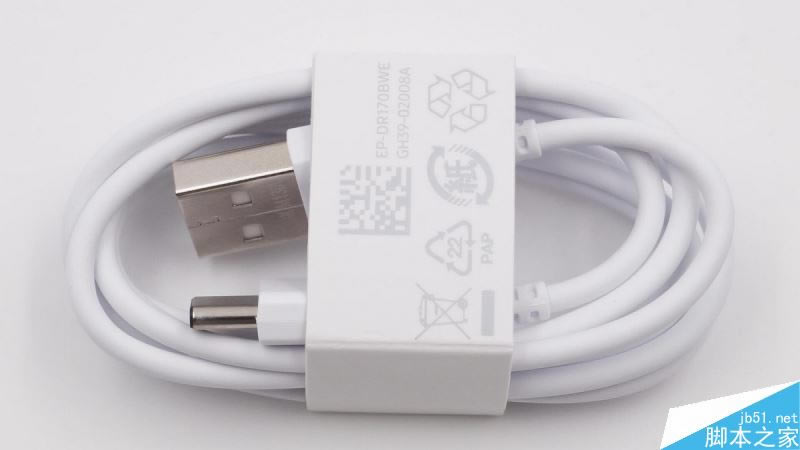

附贈的白色USB-A to USB-C充電線，線材長度較長。

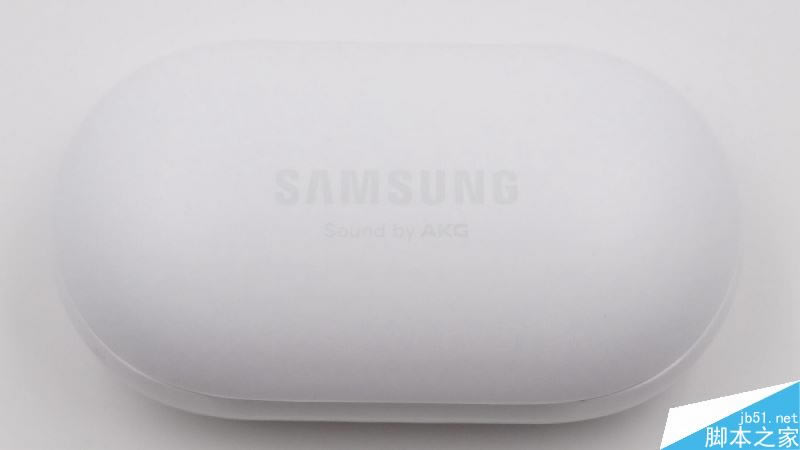

來看看充電盒，充電盒表面的塑料經過了類膚質感的涂層處理，圓潤光滑。Samsung三星Galaxy Buds采用不一樣的輕巧便攜設計，外型精致緊湊。其有多種顏色可供選擇，與其他物品搭配相得益彰，可較好地融入您的日常生活。

底部銘牌特寫。產品型號SM-R170（耳機）、EP-QR170（充電盒）；耳機和充電盒的充電功率分別是5V 100mA、5V 400mA。產地越南。通過了CE、KCC等安規認證。

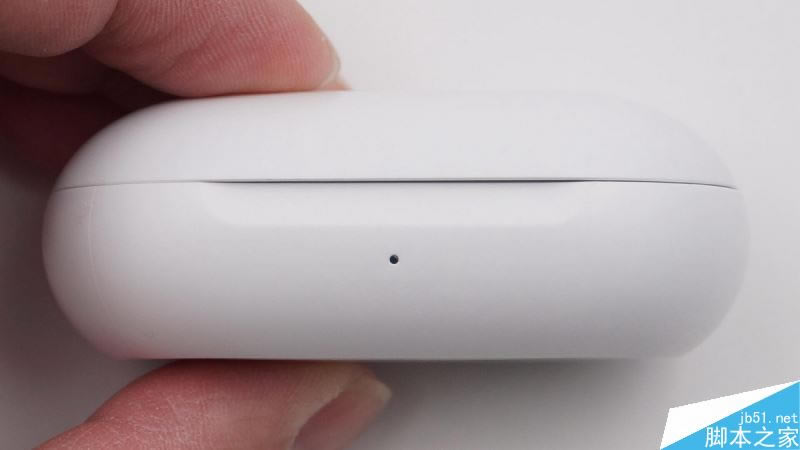

充電盒正面是方便打開合蓋的凹槽，下面是一顆LED指示燈。

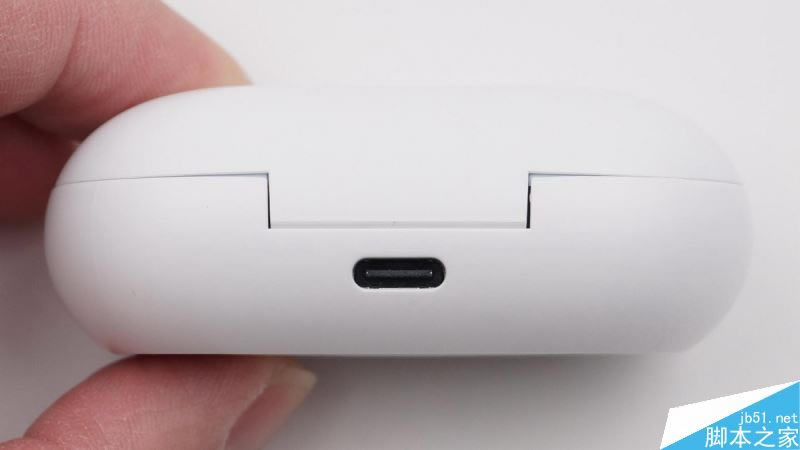

背面的隱藏轉軸和USB-C充電接口。官方宣稱，Samsung三星Galaxy Buds一次充電，即可使用長達6小時。

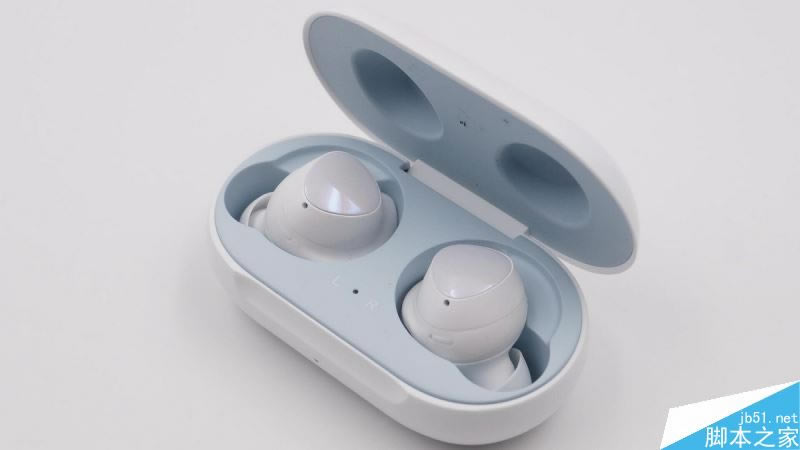

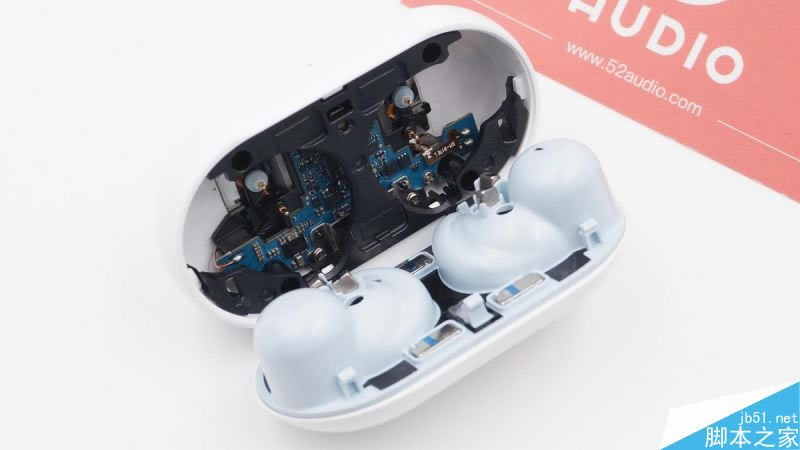

打開上蓋，耳機安靜的躺在充電盒里面。

Samsung三星Galaxy Buds引入人體工學理念，采用輕質材料，創新的修身款式設計，適合全天佩戴，讓您出席活動時佩戴持久舒適。

包裝盒中配有中號的耳塞套和翼型套。與大號及小號耳塞套和翼型套包裝在同一盒內。選擇適合您的耳朵的耳塞套，在欣賞音樂和撥打電話時獲得優質的音頻體驗。

Samsung三星Galaxy Buds支持無線充電，當耳機電源耗盡，您可使用Samsung Galaxy S10e、 Galaxy S10和 Galaxy S10+的無線共享充電功能，將Samsung三星Galaxy Buds充電盒放置到Samsung Galaxy設備上直接充電，輕松便攜。

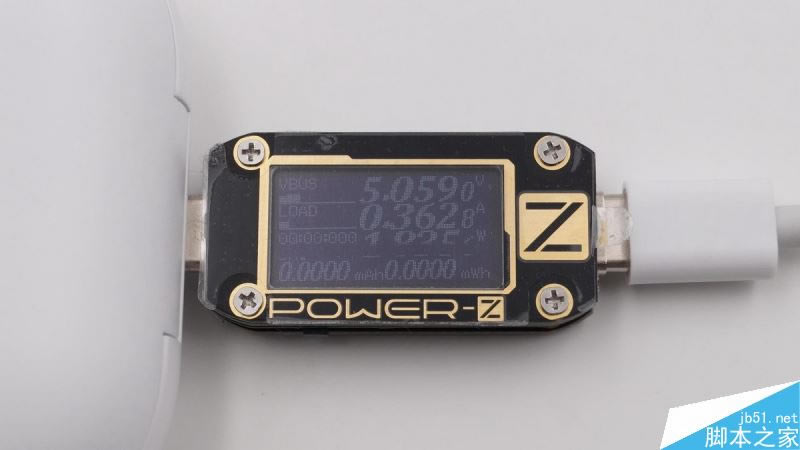

小編采用ChargerLAB POWER-Z KM001C進行充電測試，充電電壓、電流分別為5.059V、0.362A。

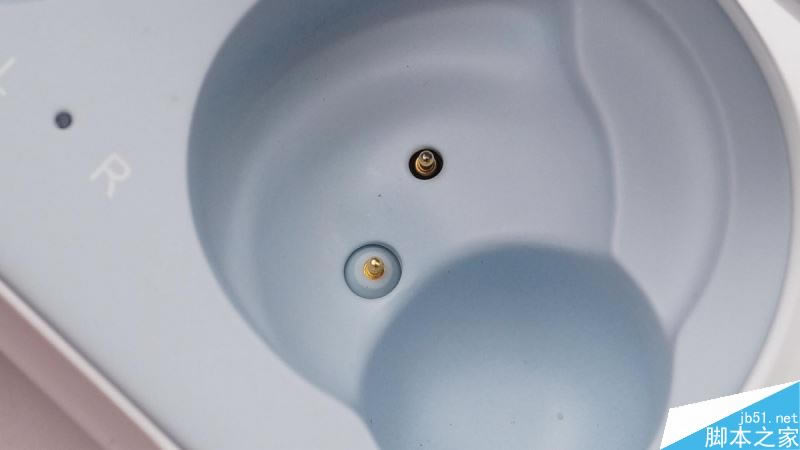

Samsung三星Galaxy Buds耳機充電盒內的充電觸點特寫。

充電狀態指示燈。

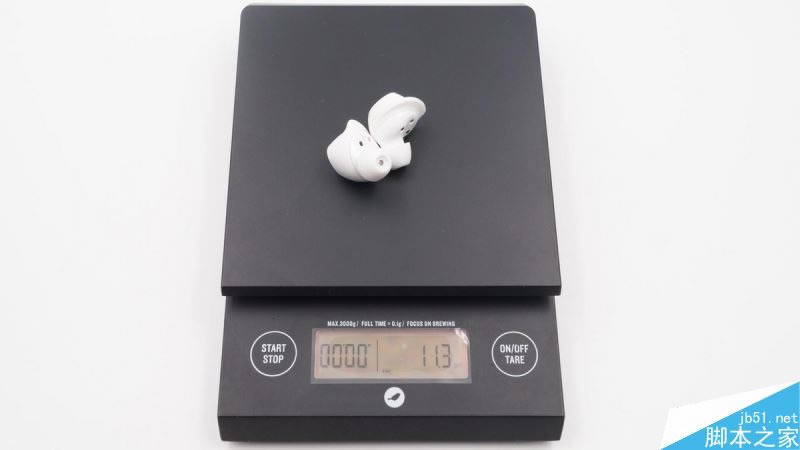

Samsung三星Galaxy Buds兩只耳機重量為11.3克。

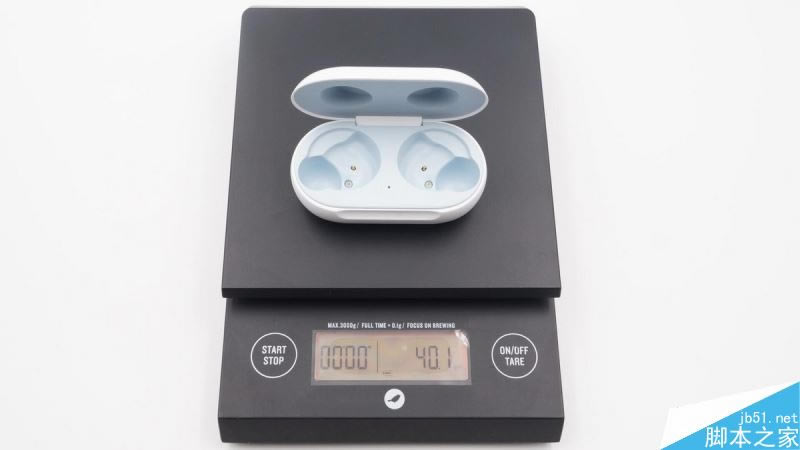

充電盒重量為40.1克。

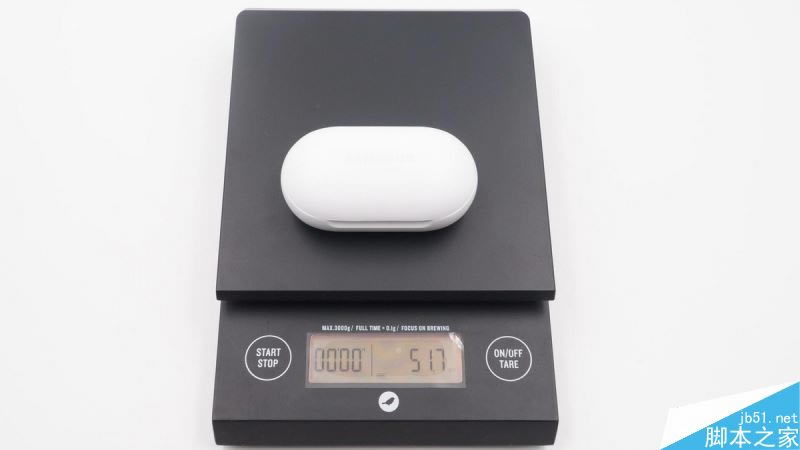

耳機與充電盒整機重量為51.7克。

二、Samsung三星Galaxy Buds拆解

拆機從充電盒C面開始，C面與充電盒底蓋使用卡扣銜接。拆開后可見內部做工很規整。

采用多顆磁鐵輔助耳機定位。

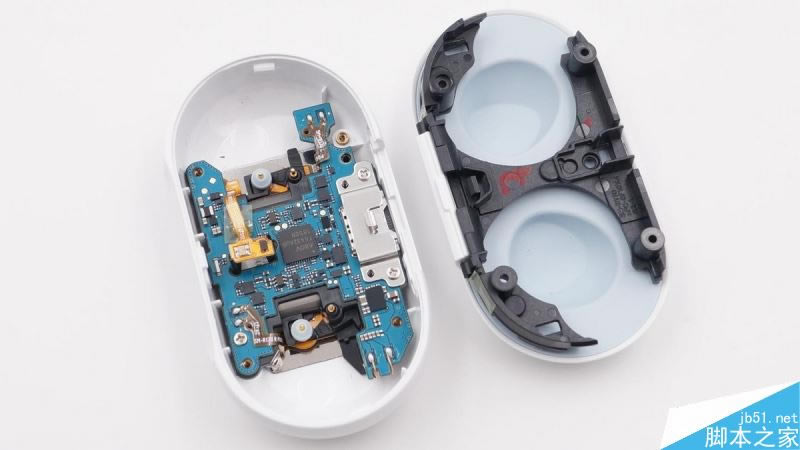

分離主板框架與充電盒頂蓋。

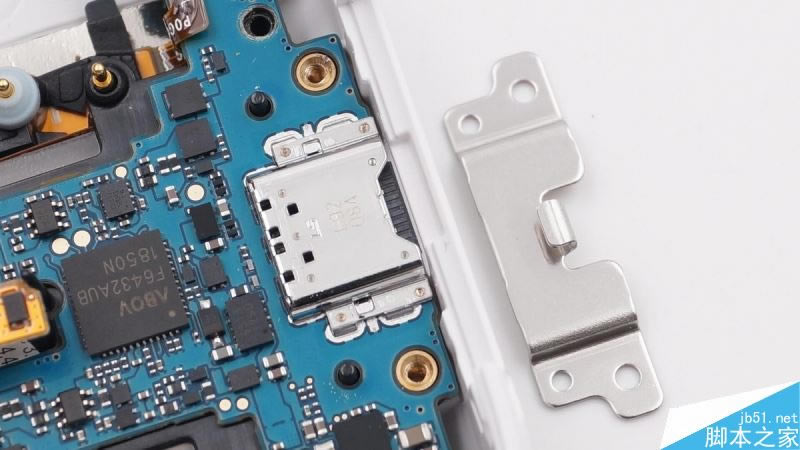

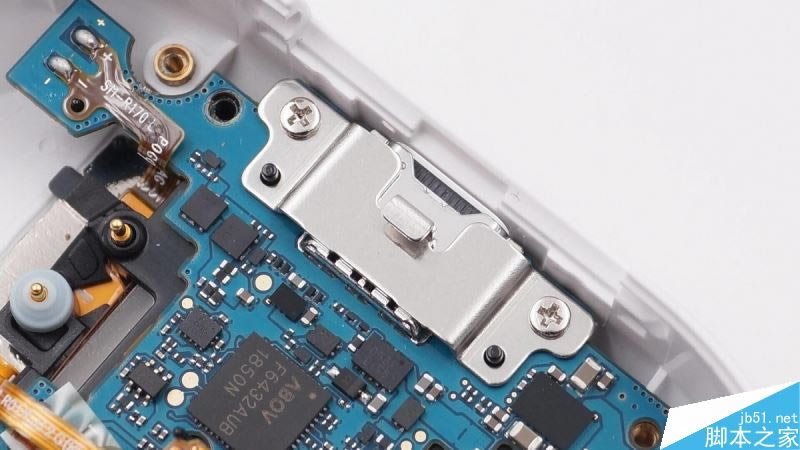

USB-C充電接口上有一個金屬保護罩，增加強度，采用螺絲固定。

拆下保護罩之后下面是一個USB-C端子，沉板設計，四周有定位柱。

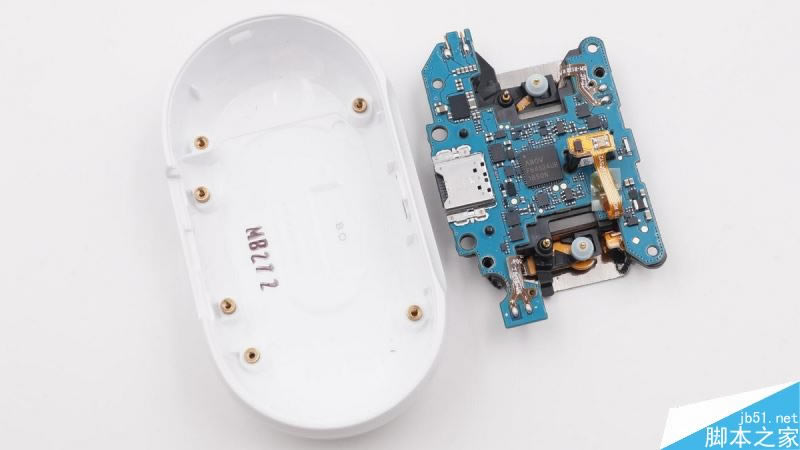

拆下主板，盒子內沒有其他元件。6顆螺絲固定柱內嵌到了外殼內，這個工藝提升了牢固性。

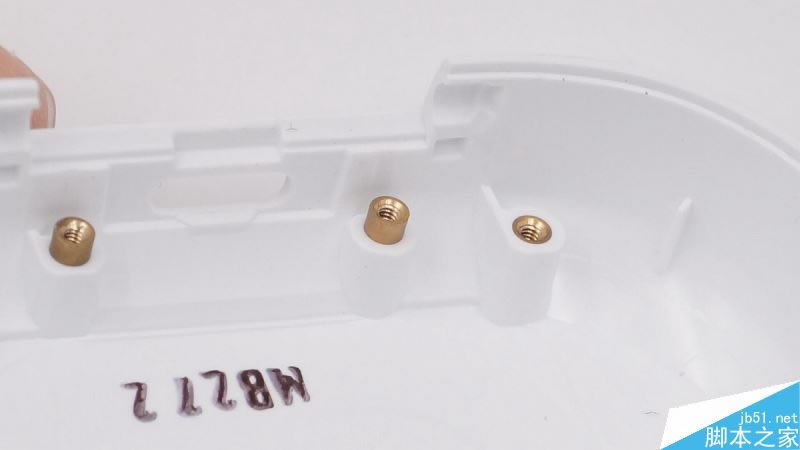

盒蓋背面的USB-C孔位，使用成本較高的注塑專用銅螺母。

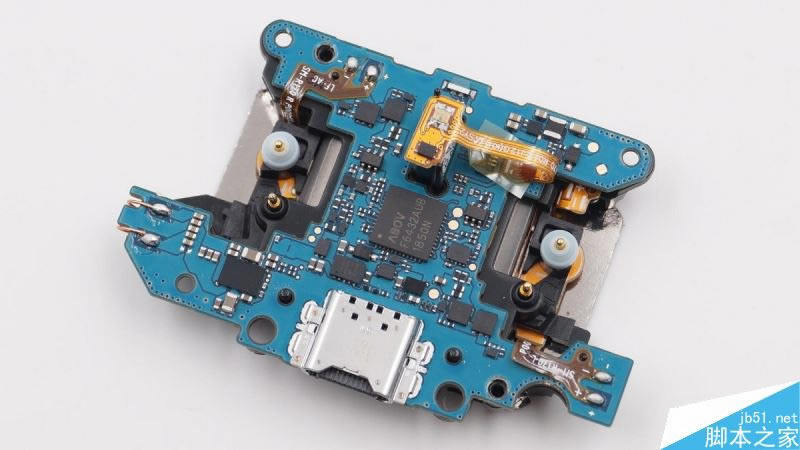

充電盒主板正面特寫。

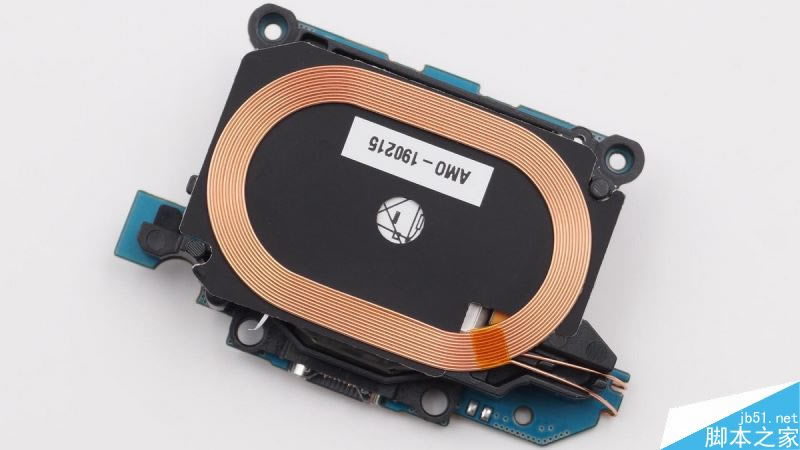

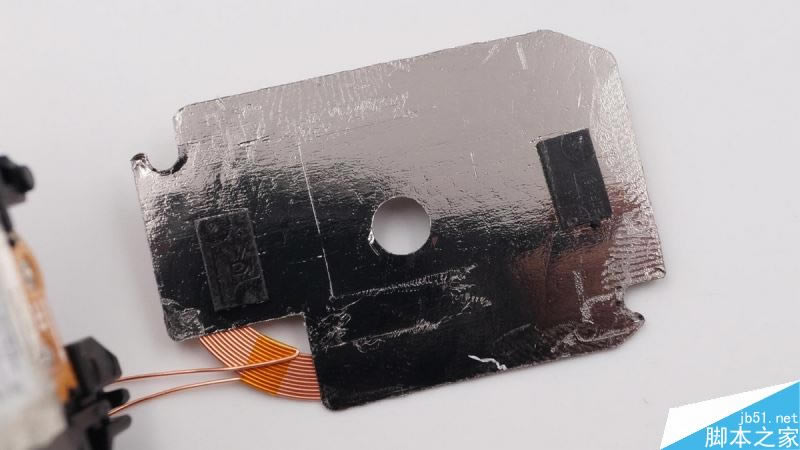

三星GALAXY BUDS無線充電接收模塊特寫，其中環形跑道狀的為線圈、黑色的為隔磁片。

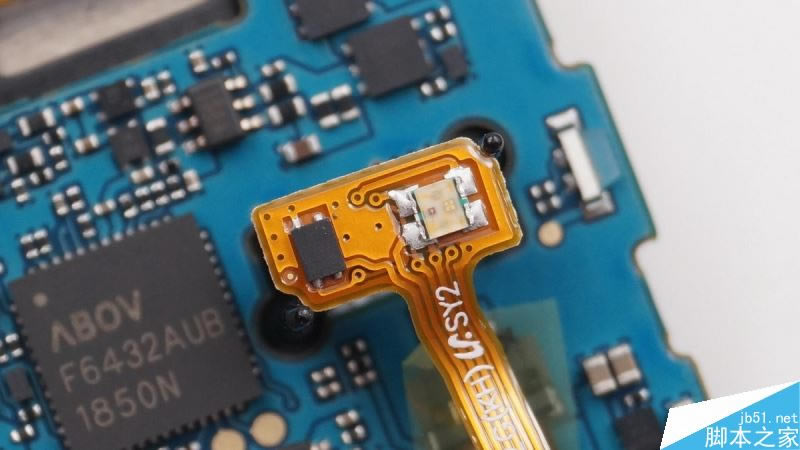

軟排線上集成了一顆LED指示燈和霍爾元件。

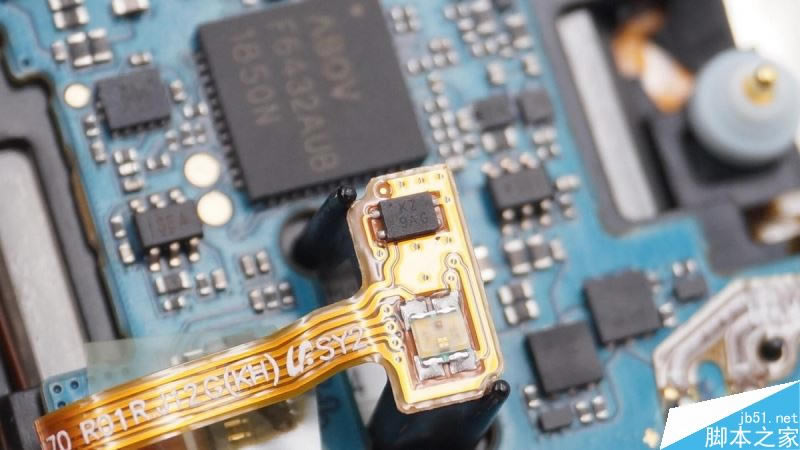

軟排線上一顆絲印KZ 9A6的霍爾元件。

無線充電接收模塊背部特寫。

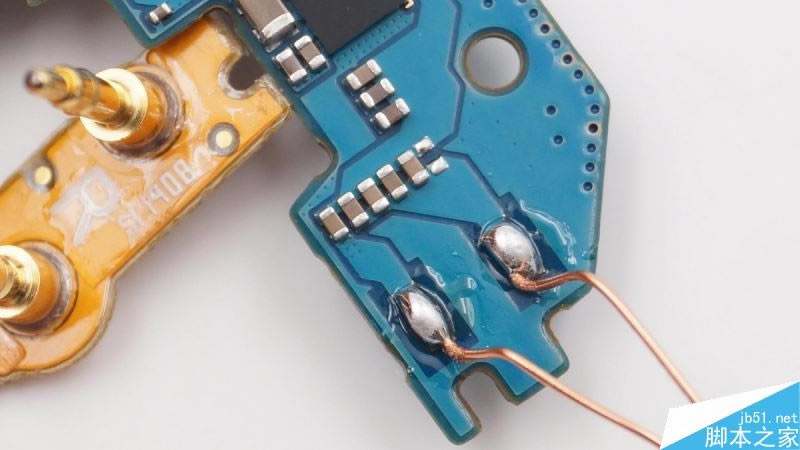

無線充電線圈焊接處焊點飽滿。

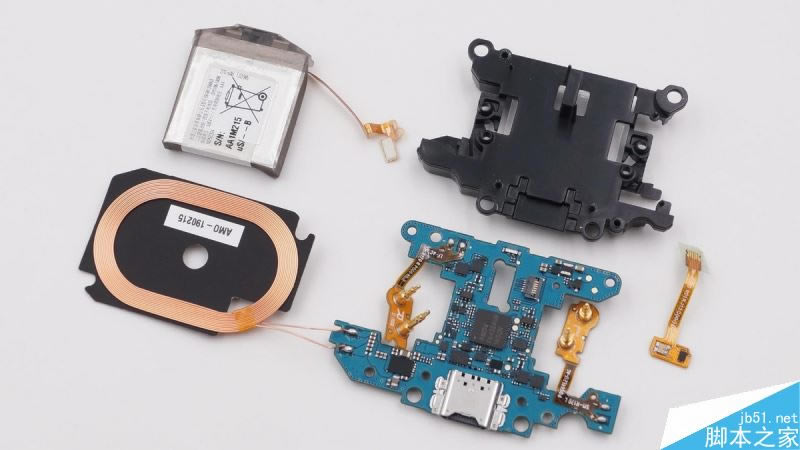

Samsung三星Galaxy Buds耳機充電盒內包含主板、塑料框架、無線充電線圈和電池。

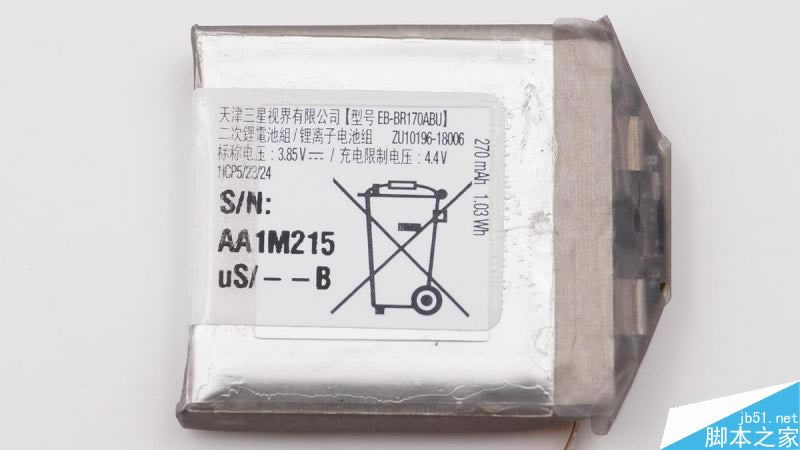

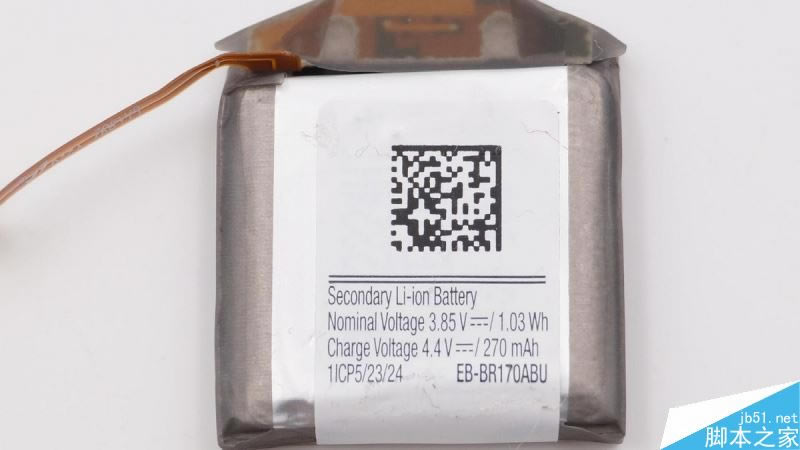

充電盒內置可充電鋰離子電池，生產商為天津三星視界有限公司，型號EB-BR170ABU，容量270mAh、1.03Wh。電池標稱電壓3.85V，充電限制電壓4.4V，屬于高能電芯。

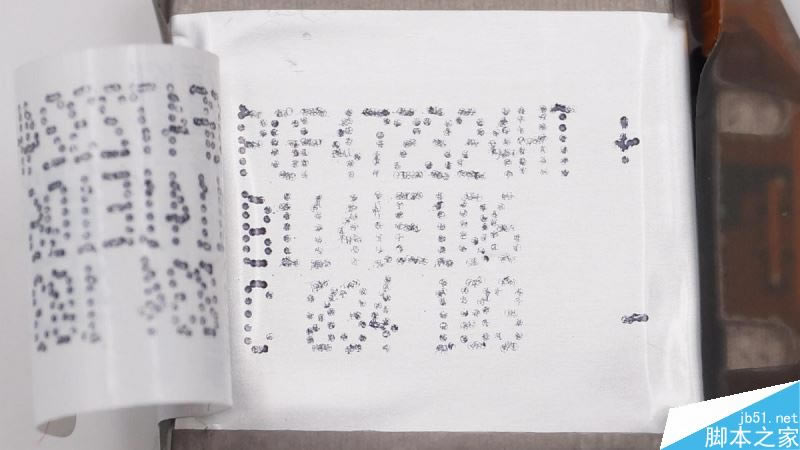

電池另一面則是英文銘牌，Secondary Li-ion Battery，270mAh 4.4V。

電池組型號PGF472324H1，上面為正極，下面為負極。

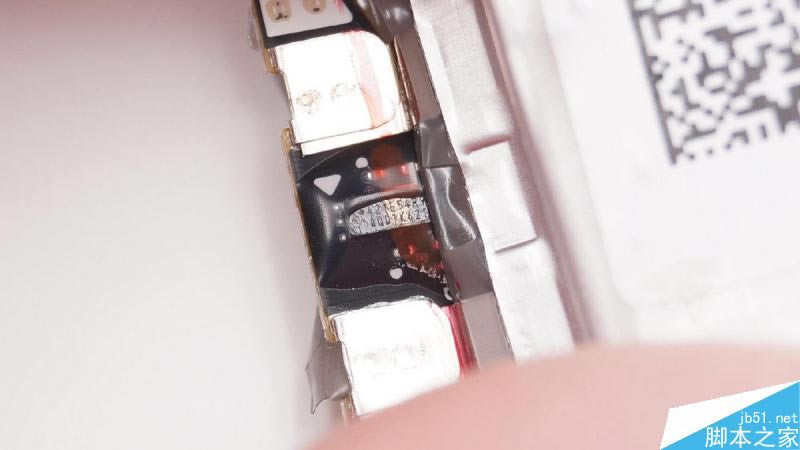

電池上的一體保護電路，保護芯片絲印421E54R9 0QDKK621。確保安全，這里的芯片都做了點膠工藝處理。

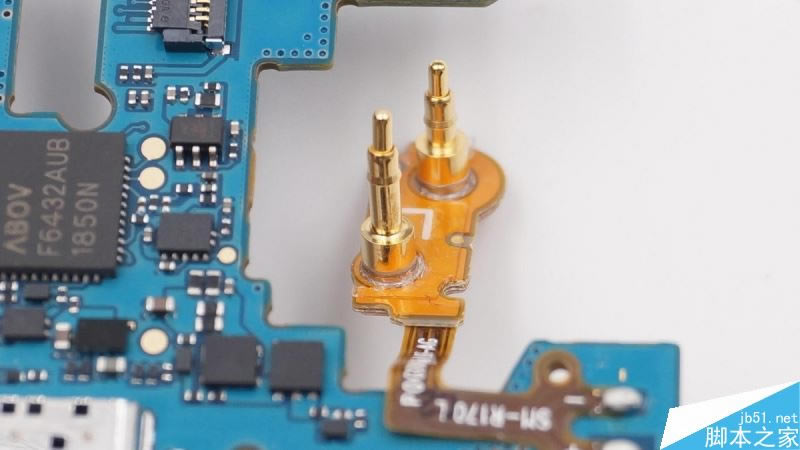

兩根充電的銅頂針焊接在軟排線小板上，再焊接到主板。

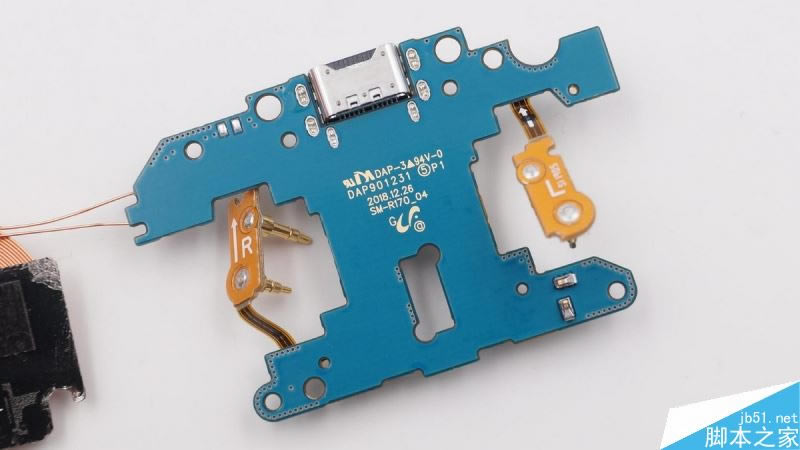

主板背面沒有其他元件。PCB上有電路板生產商標志，生產日期為2018.12.26。

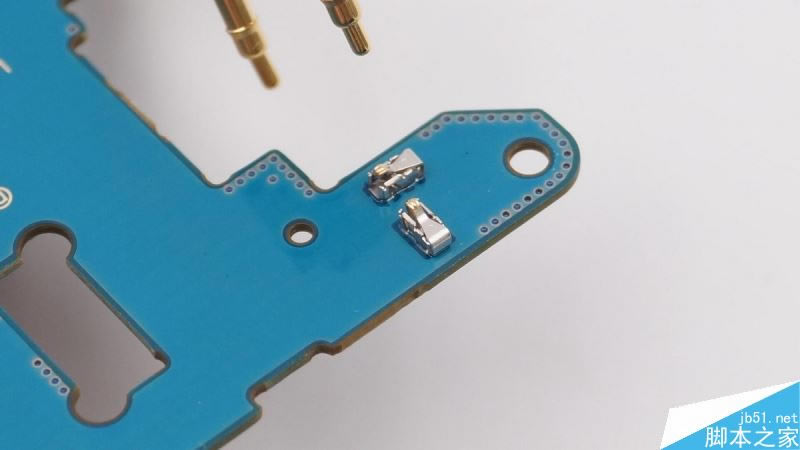

用于主板與電池接觸的兩個彈性觸片。

位于主板邊緣的一顆LED燈。

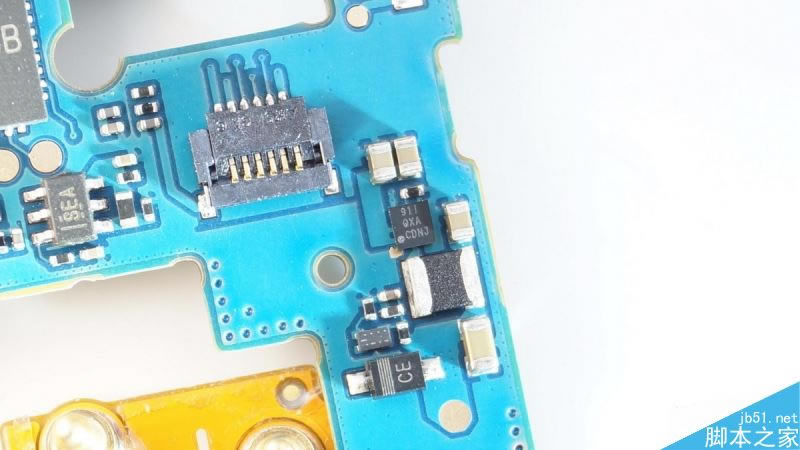

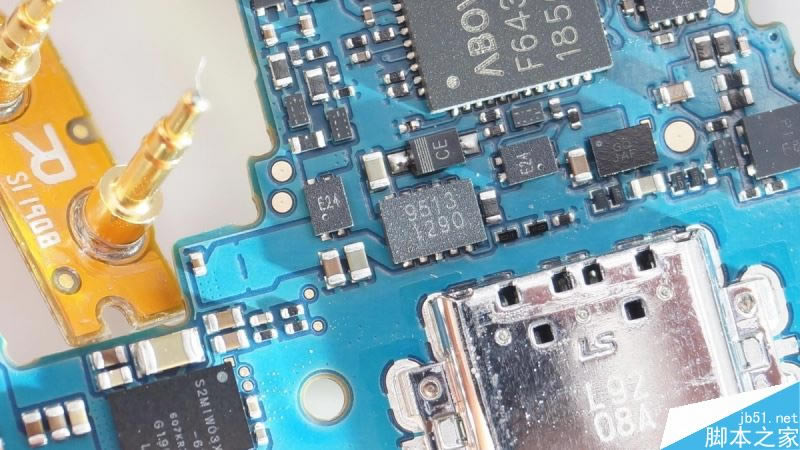

一顆絲印911 QXA CDNJ的升壓IC和排線插座。

TI INA214 電流檢測IC。

絲印C1U 9DG 14的IC。

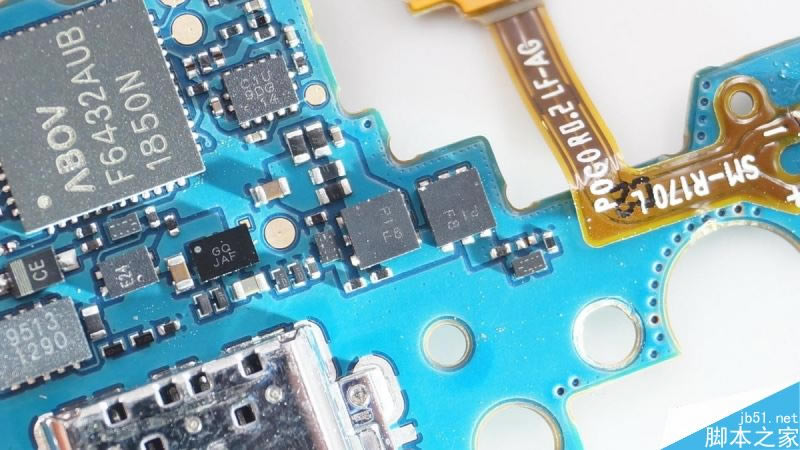

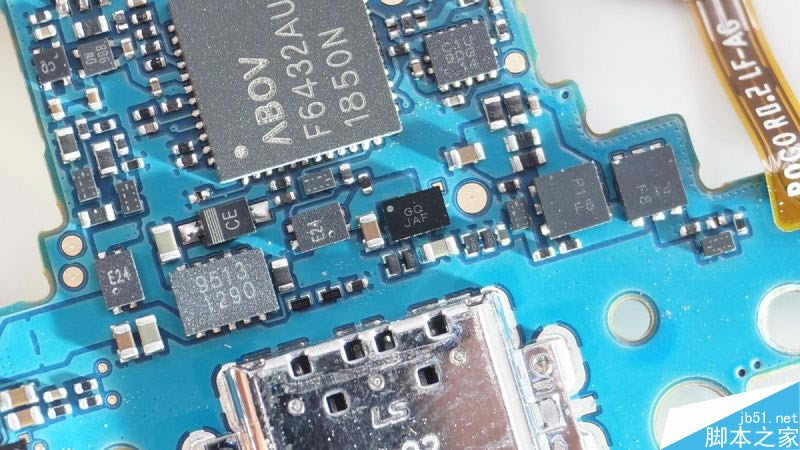

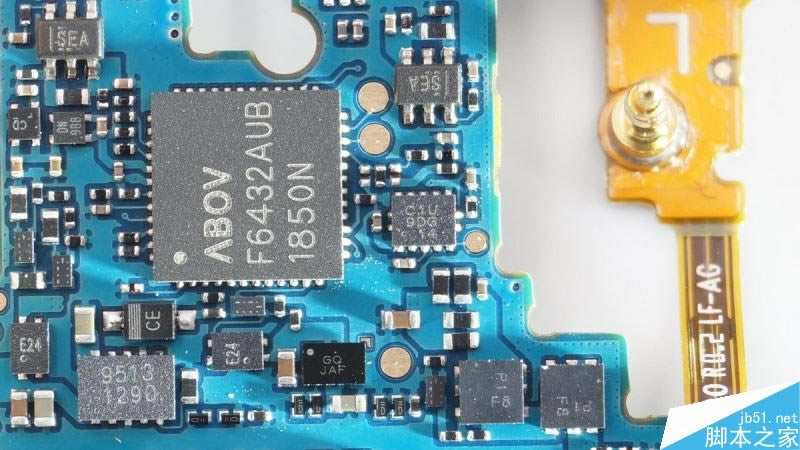

絲印GO JAF的IC。

絲印95131290的IC與左上角絲印E24的IC。

連接器上有LS標志。

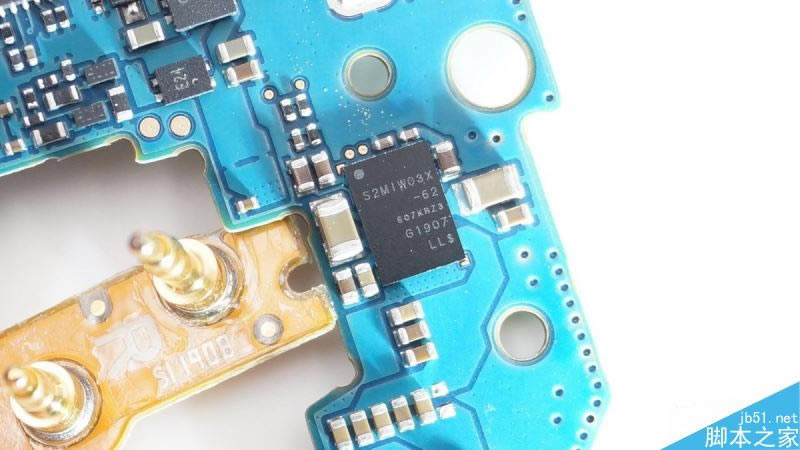

絲印S2M1WO3X -62 的IC。

絲印DN 988的IC。

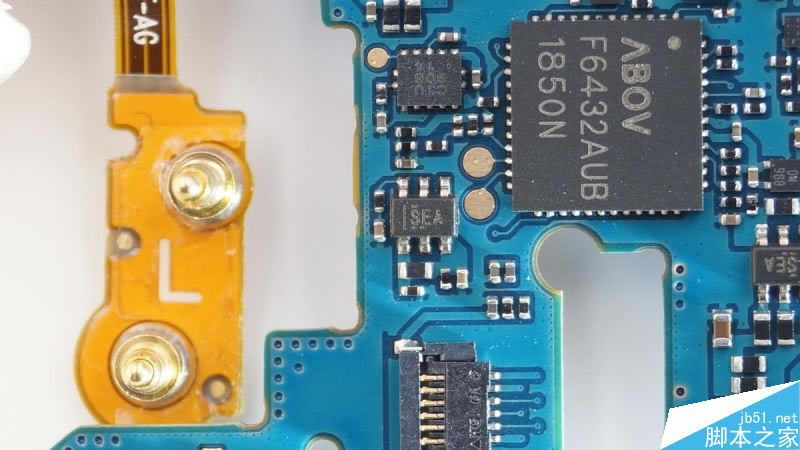

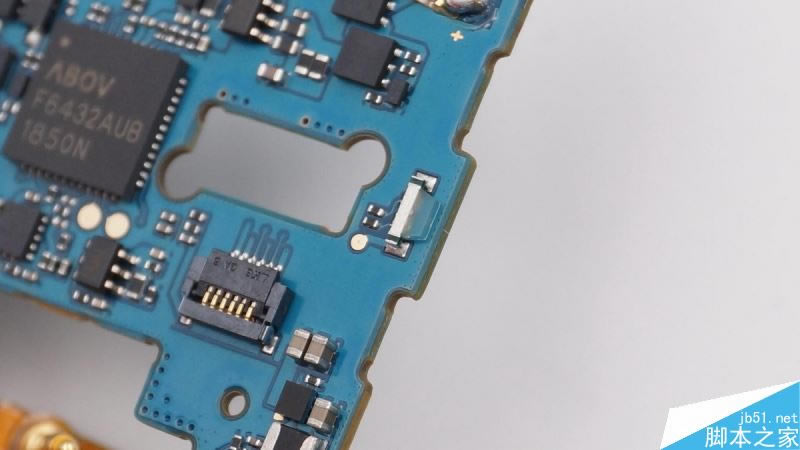

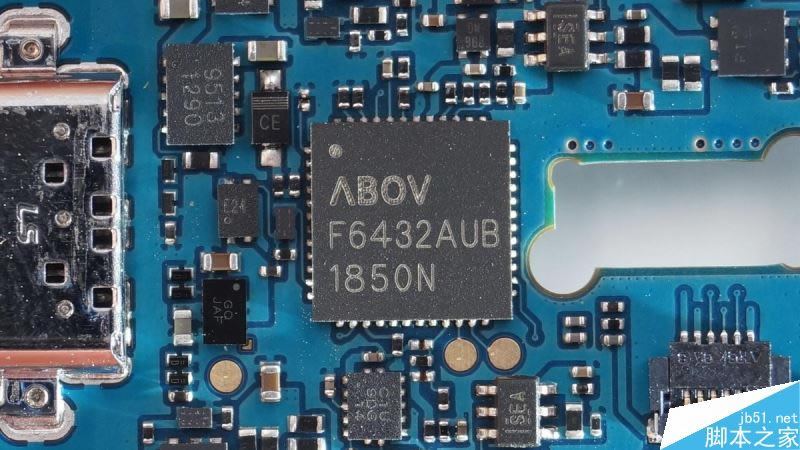

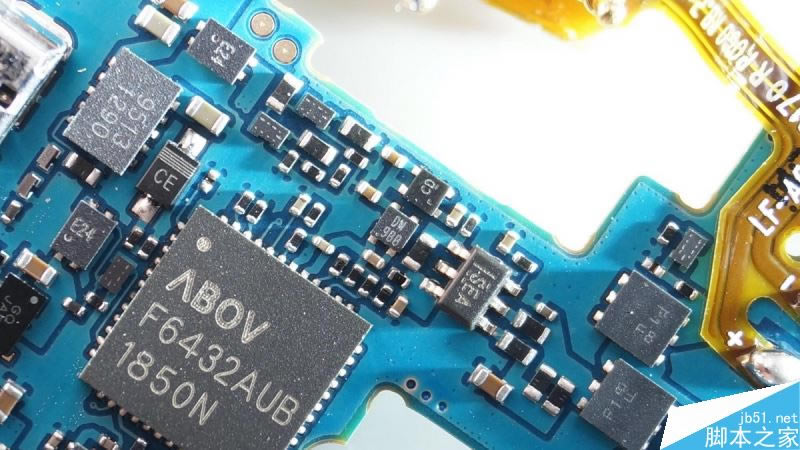

ABOV F6432AUB MCU。

接下來小編開始拆解Samsung三星Galaxy Buds耳機。

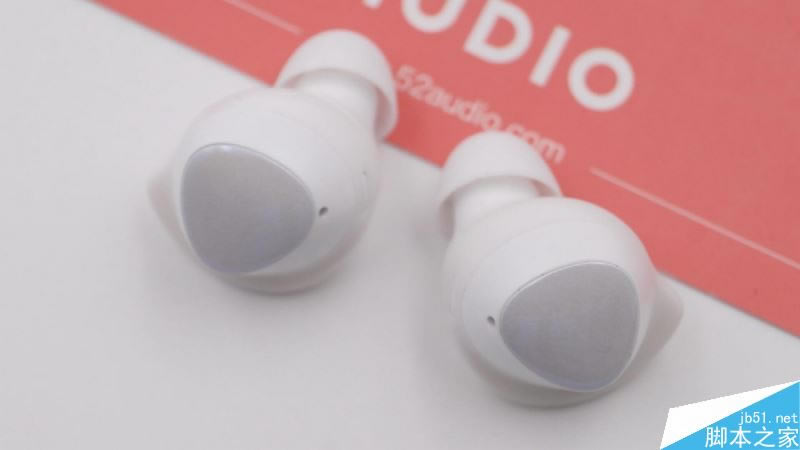

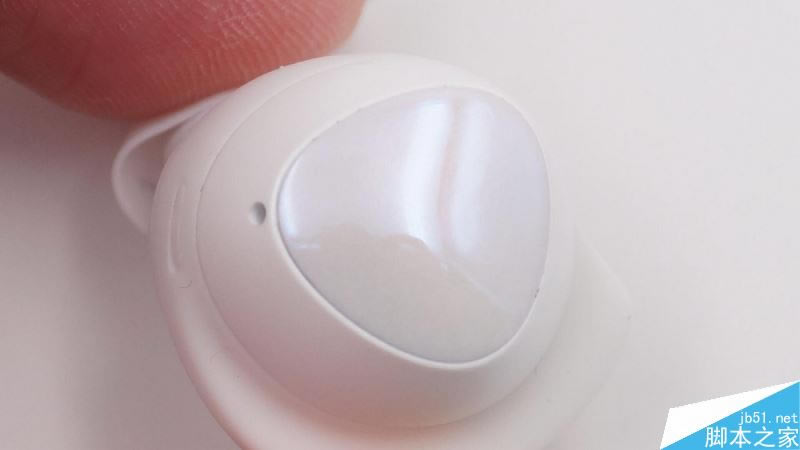

耳機背后觸摸區域像一個三角形，使用珍珠白配色用來區別和機身的顏色。

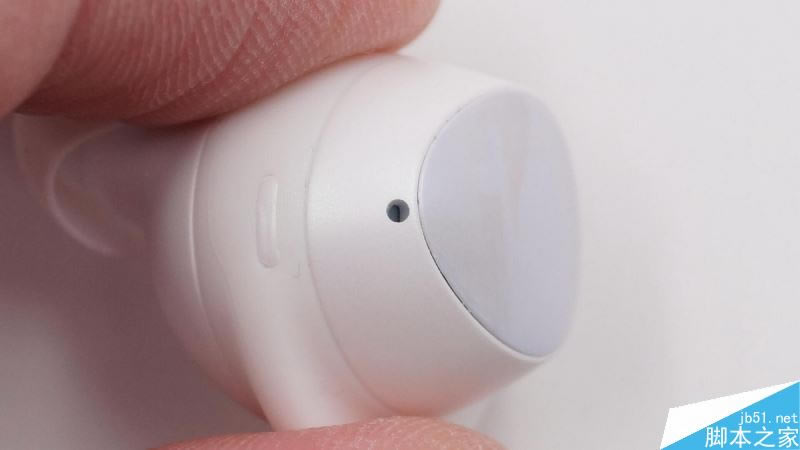

三星GALAXY BUDS后蓋側面的是一個麥克風孔。小編從三星官網獲悉，每個耳塞均有外置和內置雙麥克風。當環境音低于60分貝，啟動外置麥克風；環境音在60分貝至80分貝之間，啟動內外兩個麥克風一起工作；環境音在80分貝以上，啟動內置麥克風。在您身處于喧鬧或者安靜的環境中，可以清晰撲捉到您的聲音。

三星自適應雙麥克風技術讓您遠離環境背景噪音。三星GALAXY BUDS可以根據周圍的環境聲場分貝高低，自主識別是單獨使用外置麥克風工作，還是內外兩個麥克風一起工作，或是切換單獨內置麥克風工作，減少您收聽時不必要的噪音干擾。

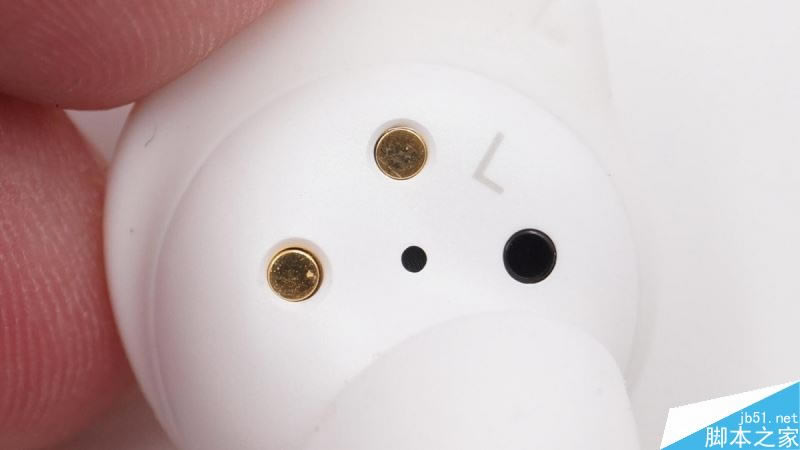

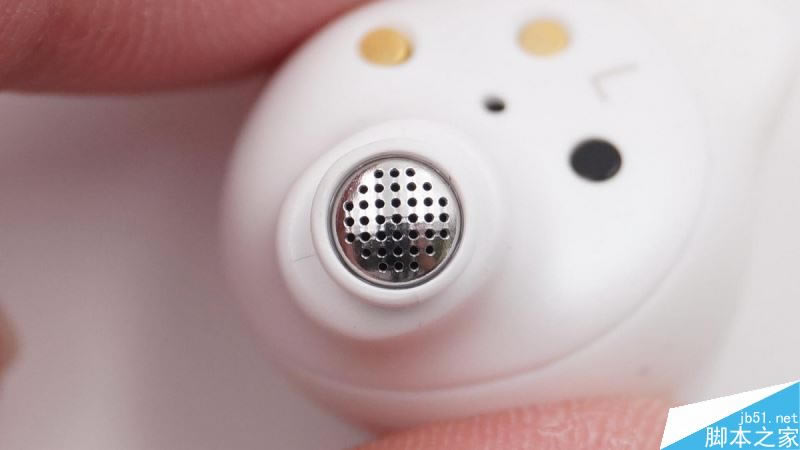

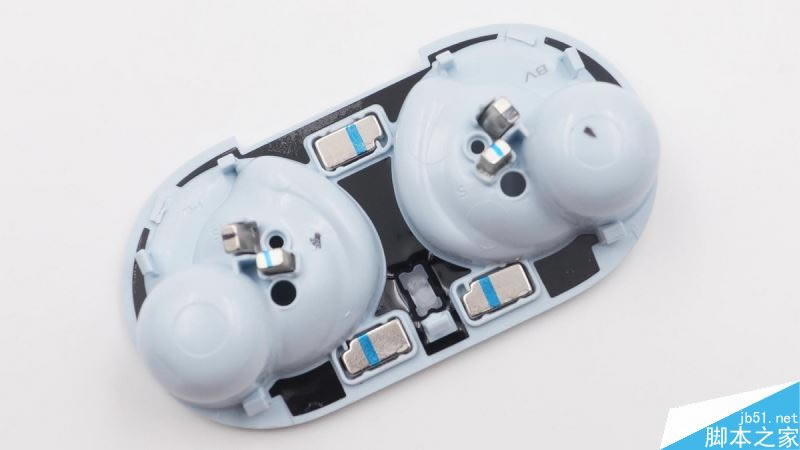

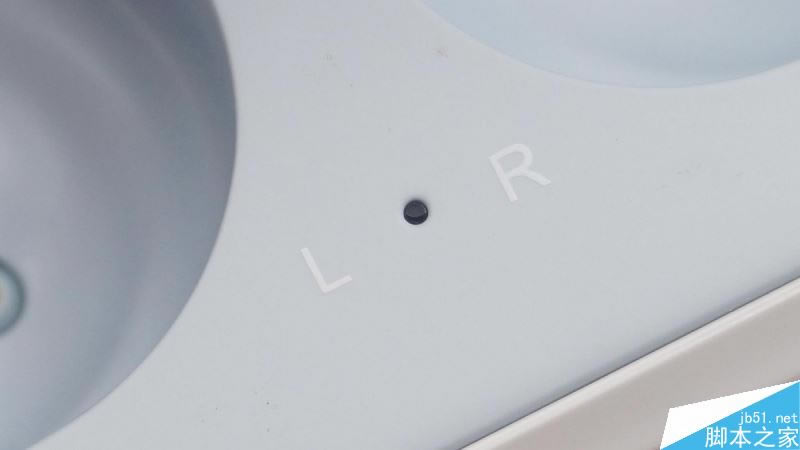

這一代的耳機充電觸點減少到了兩個，小圓孔是耳機單元泄壓孔同時也是降噪麥克風的拾音孔，右側大圓點是距離傳感器開窗。

耳機導管前端的防塵濾網，防止異物進入單元振膜上。

開始拆解耳機，從背殼開始拆解。

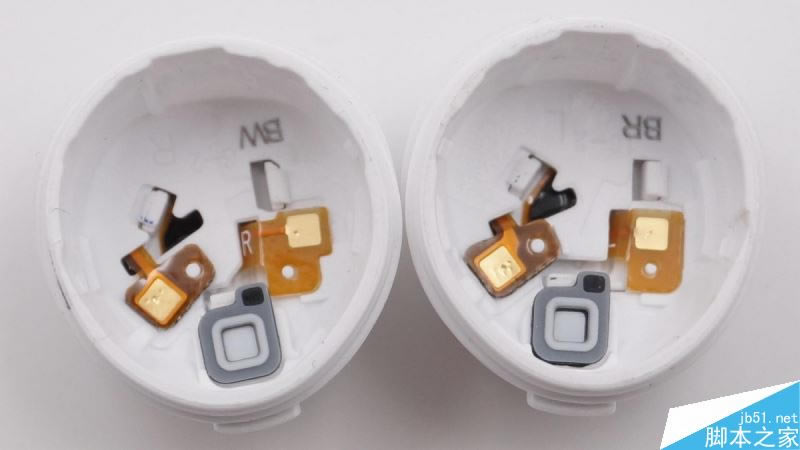

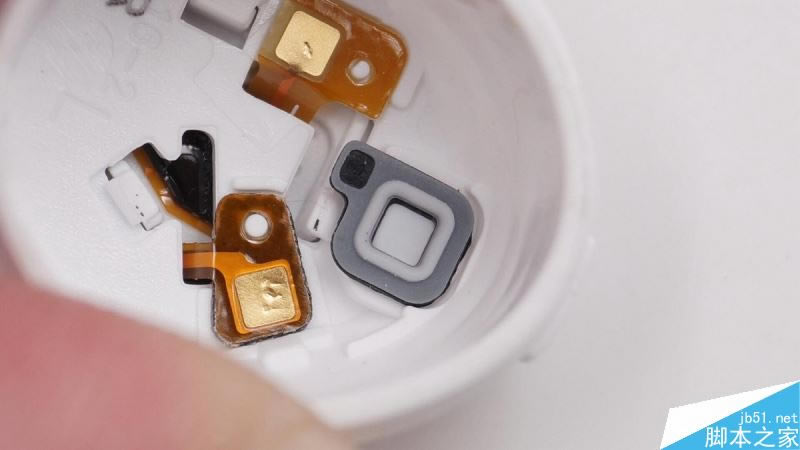

背蓋這部分每邊有兩個排線的觸點和一個麥克風的硅膠套。

排線觸點和麥克風硅膠套特寫。

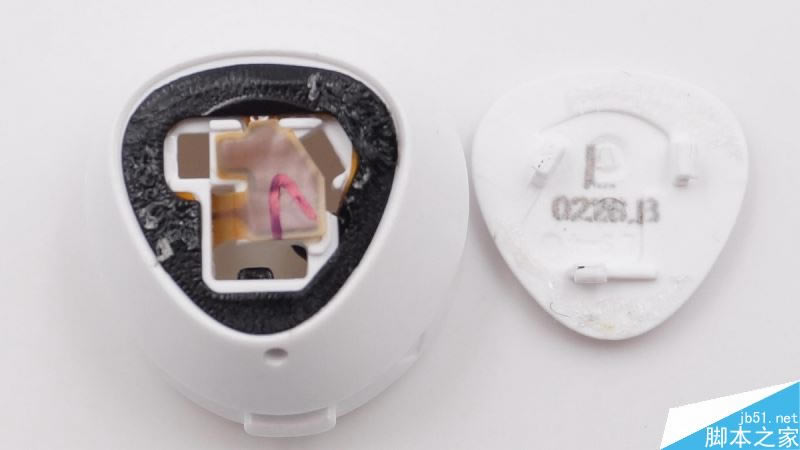

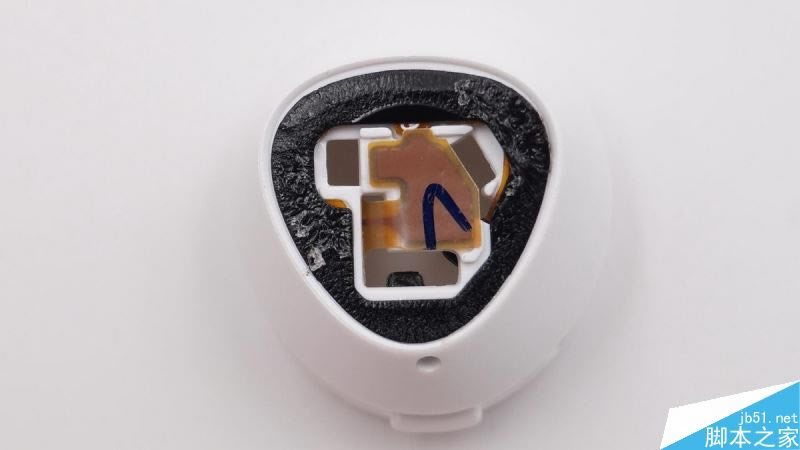

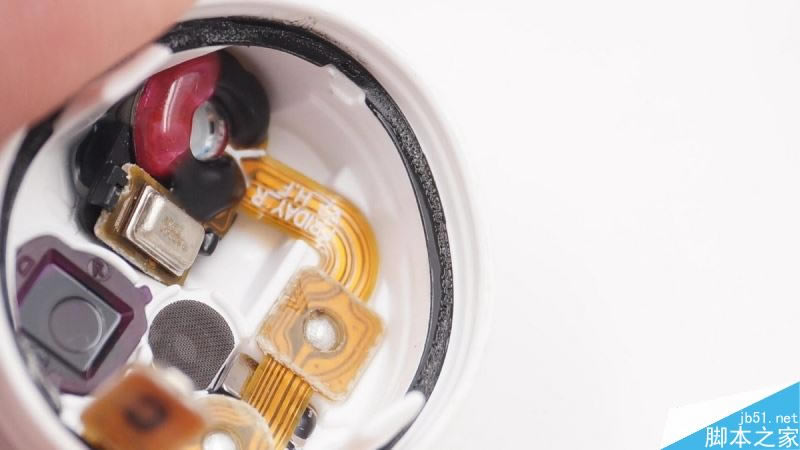

背蓋支持觸摸，拆下背蓋，發現是用膠水粘合的。黑色類三角形狀的一圈為藍牙天線，中央的是觸摸感應區域。

用于觸摸控制和天線功能的軟排線。

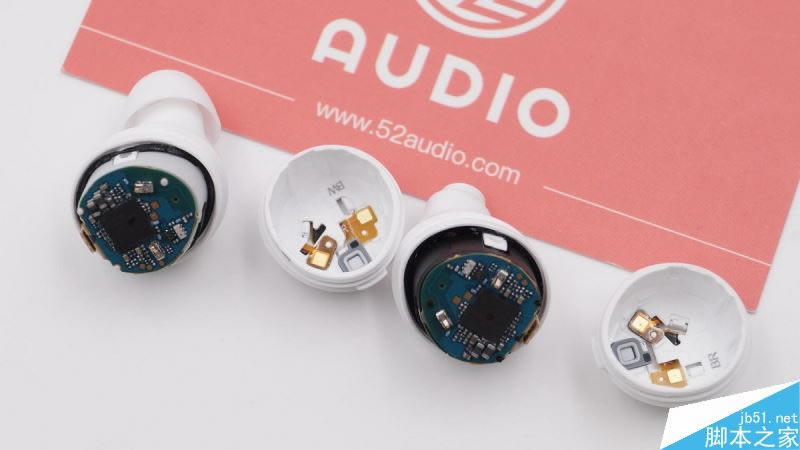

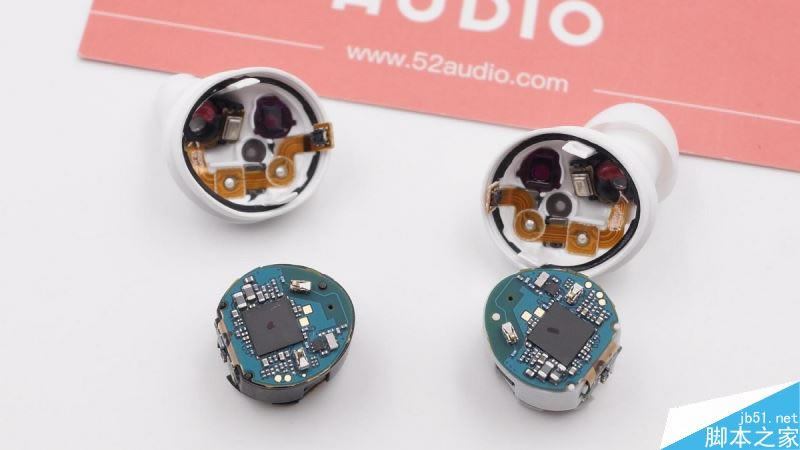

拆下主板的模組之后，可以看到兩只耳機布局基本一致。

接下來看看耳機內側的構成。

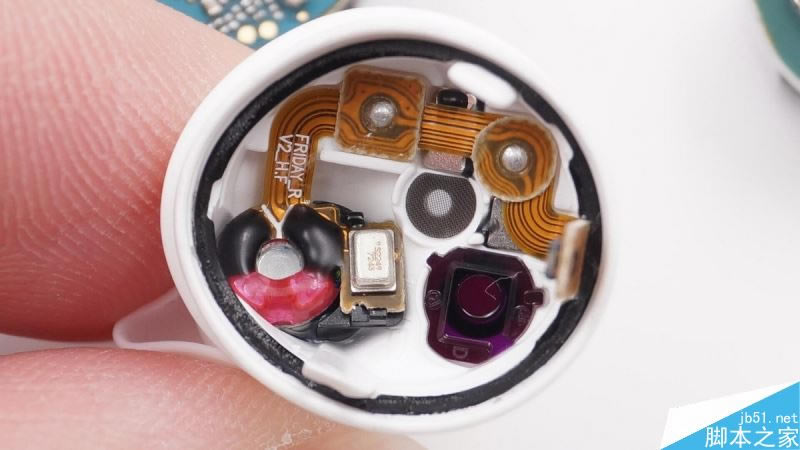

耳機外殼模具咬合位置使用了一圈黑色的防水雙面膠。

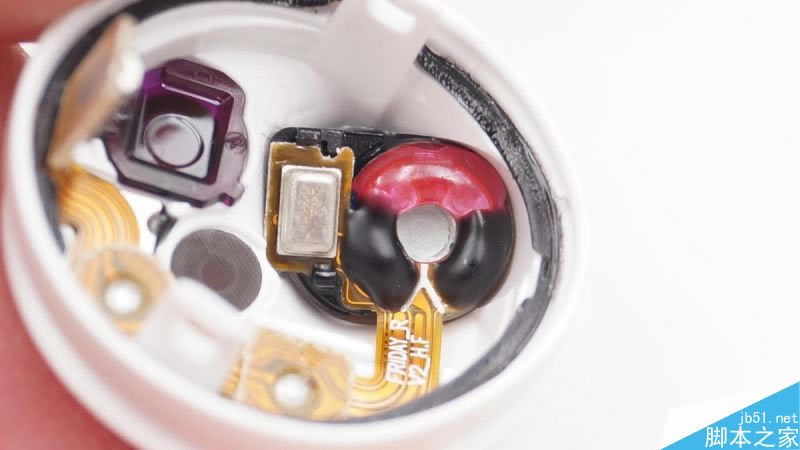

紫色透明部分為距離傳感器開窗。

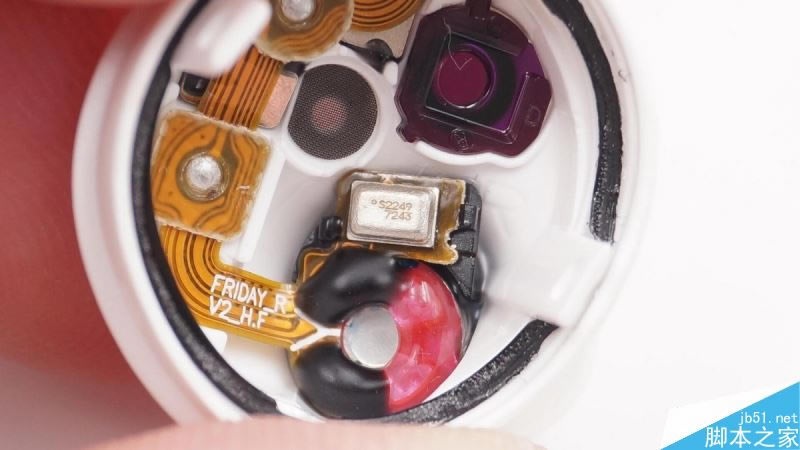

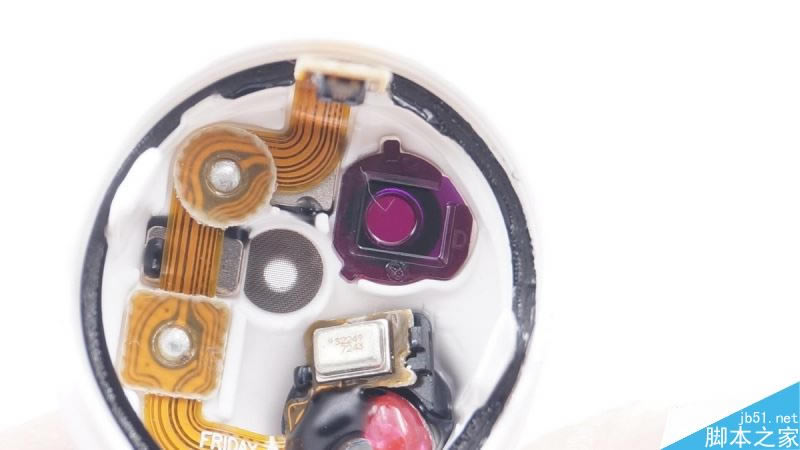

耳機內的動圈單元，旁邊有一個MEMS硅麥S2249 7243用于語音消噪。

排線連接到耳機單元，打了紅膠和黑膠加固。

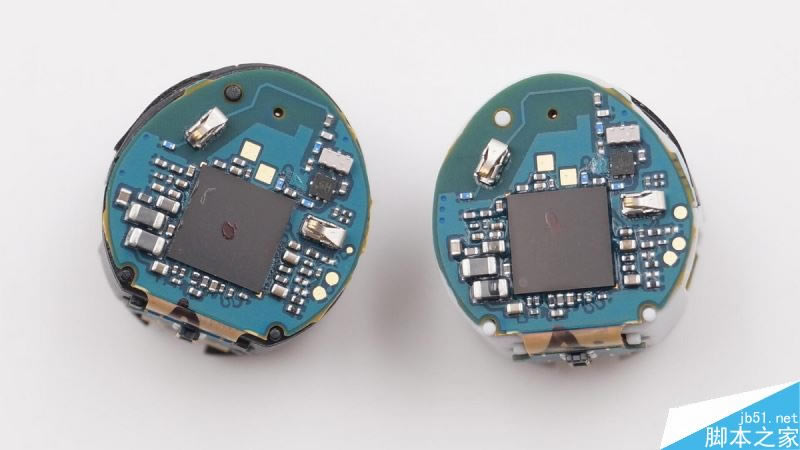

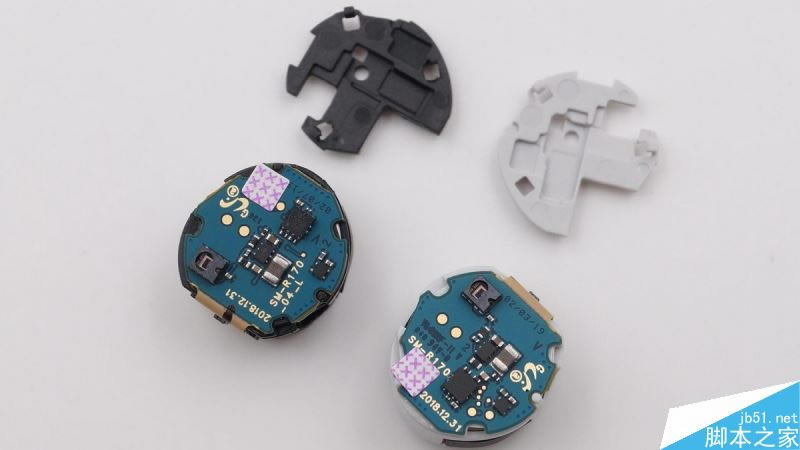

Samsung三星Galaxy Buds兩邊耳機的主板正面，可以看出布局基本一致。

背后的塑料框架，左耳機的為黑色，右耳機的為白色。

側面的排線插座，用于連接降噪麥克風與耳機單元。

拆下主板上的一層框架。

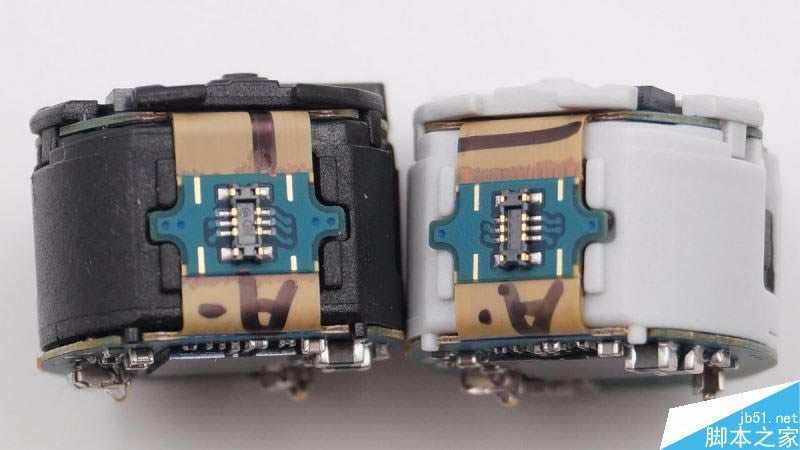

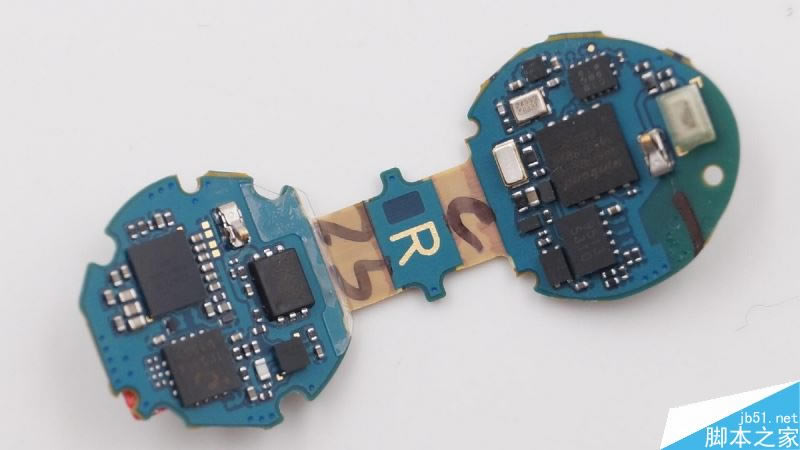

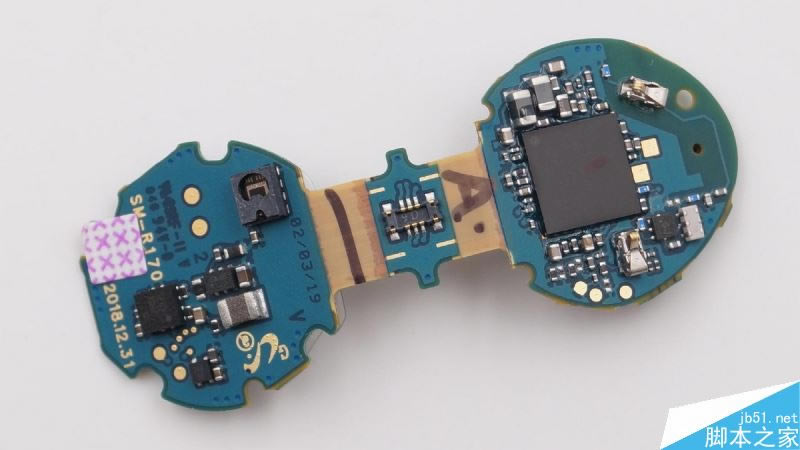

小編采用1元硬幣與耳機主板組件對比大小。兩塊主板之間采用一條軟排線連接，中間有一塊小板，標著表示方向的字母R。

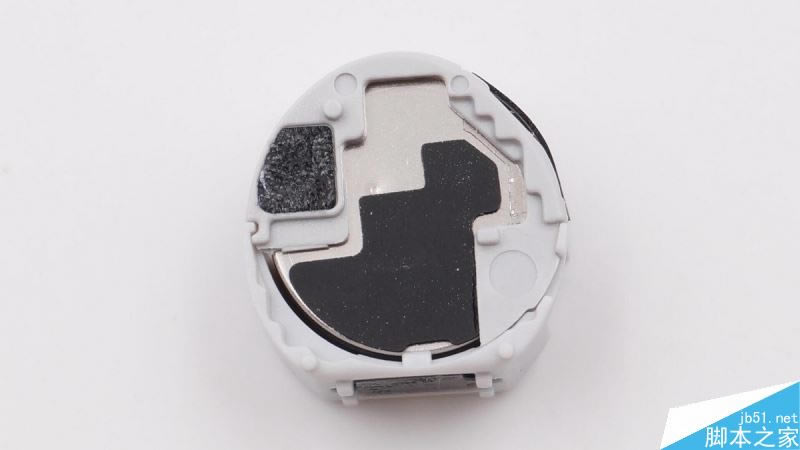

電池安裝在一個單獨的塑料框架內。

小編采用1元硬幣與內置電池對比大小。

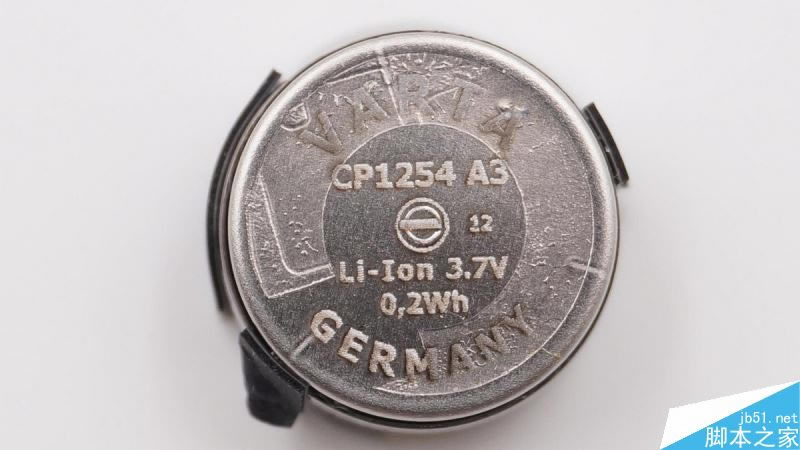

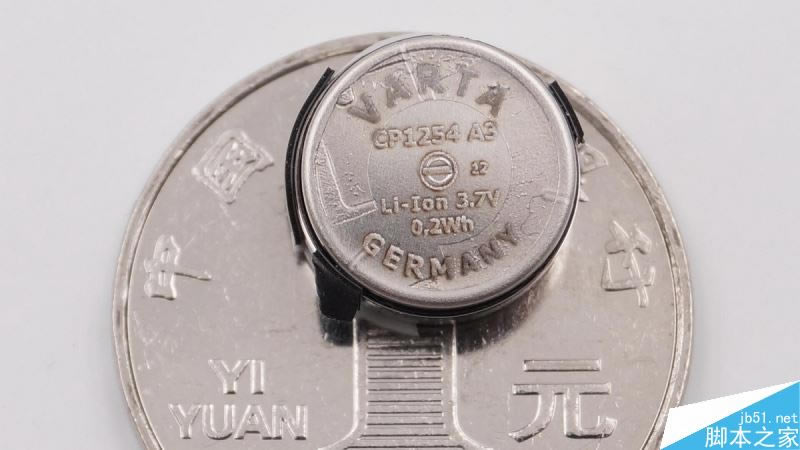

內置VARTA瓦爾塔紐扣式鋰電池 CP1254 A3，容量0.2Wh，德國制造。這是一顆可循環充電的鋰電池。

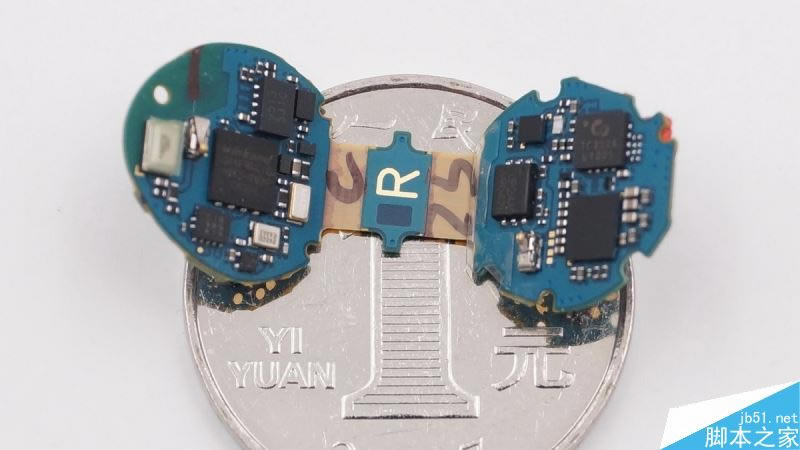

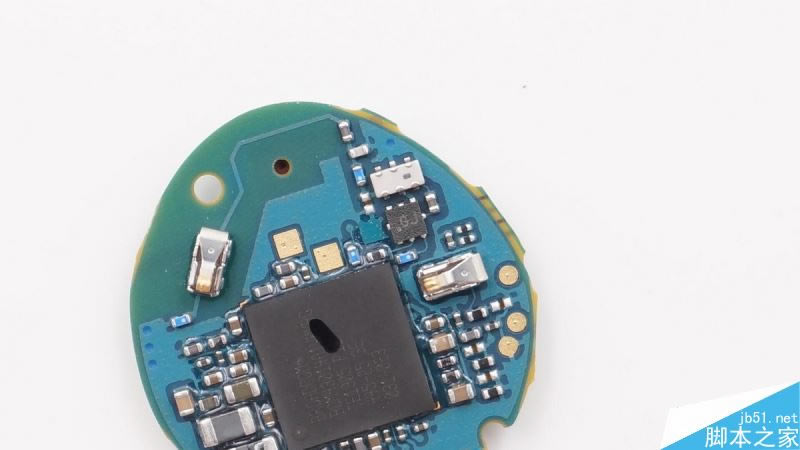

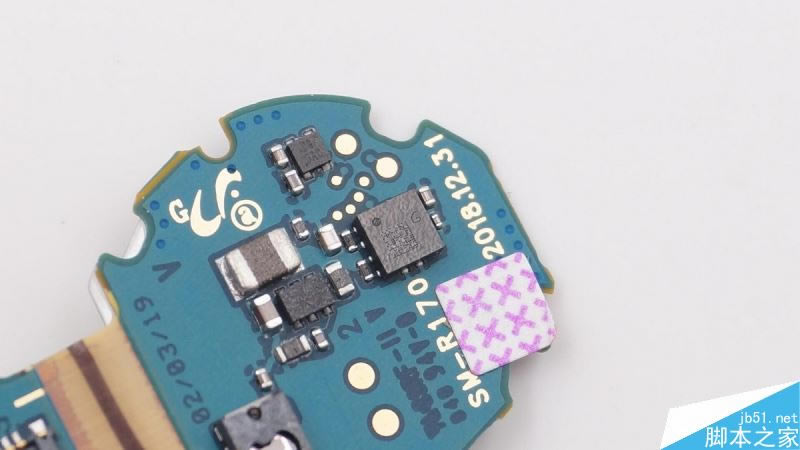

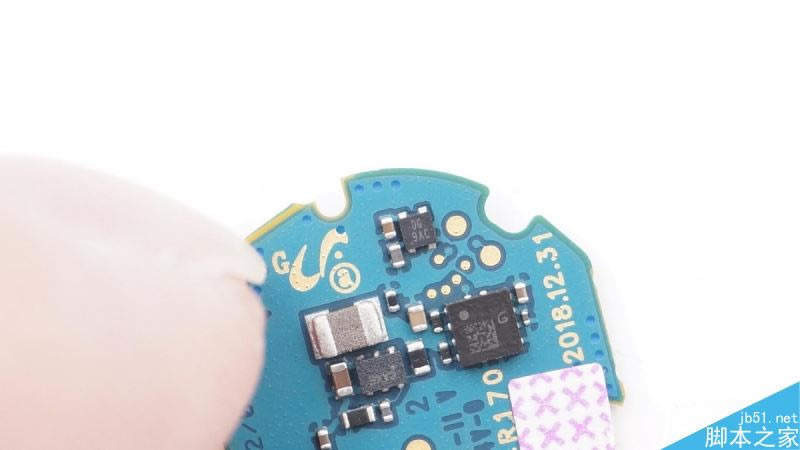

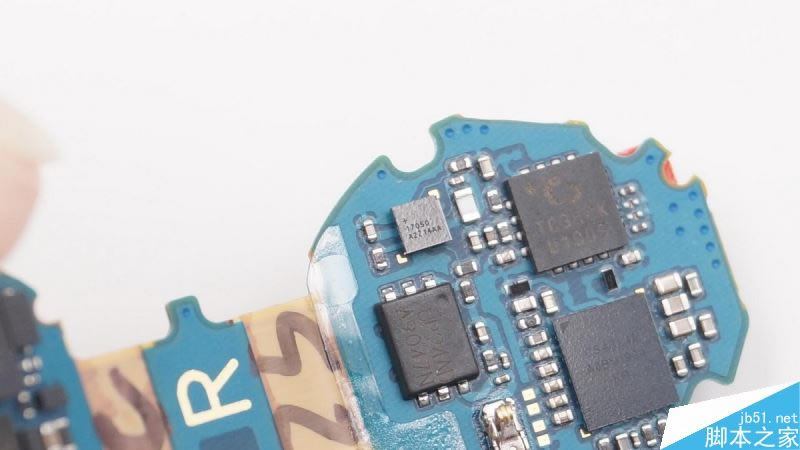

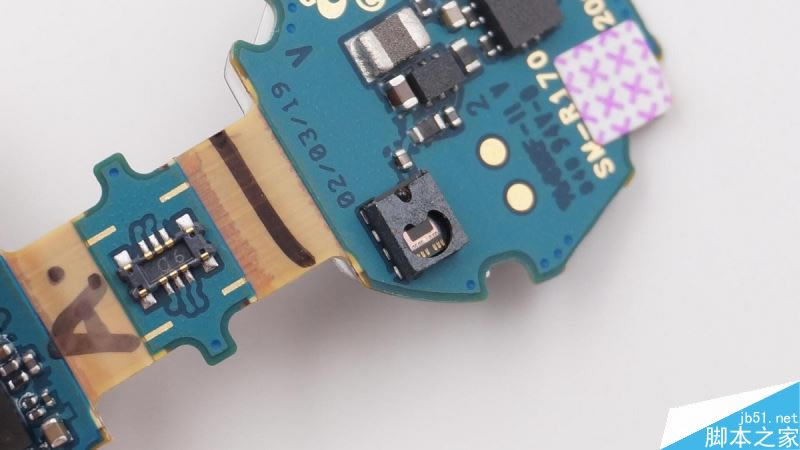

內部兩塊相連的主板正面特寫。

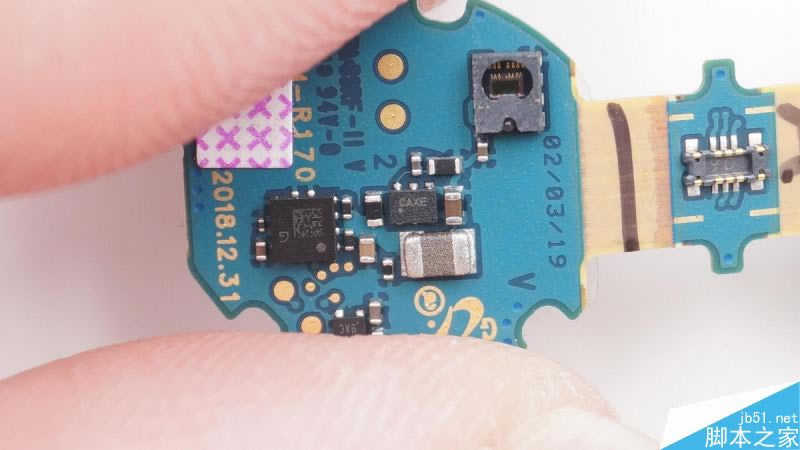

主板背面特寫。

紅外線距離感應器。

有一顆芯片上有QR Code。

絲印CAXE的IC。

絲印DG 9AC的IC，下面是一顆帶有QR Code的IC。

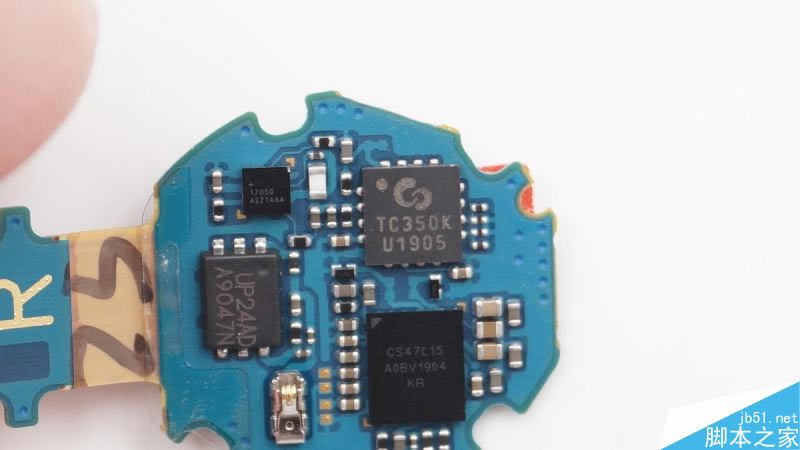

TC350K輸入控制芯片。

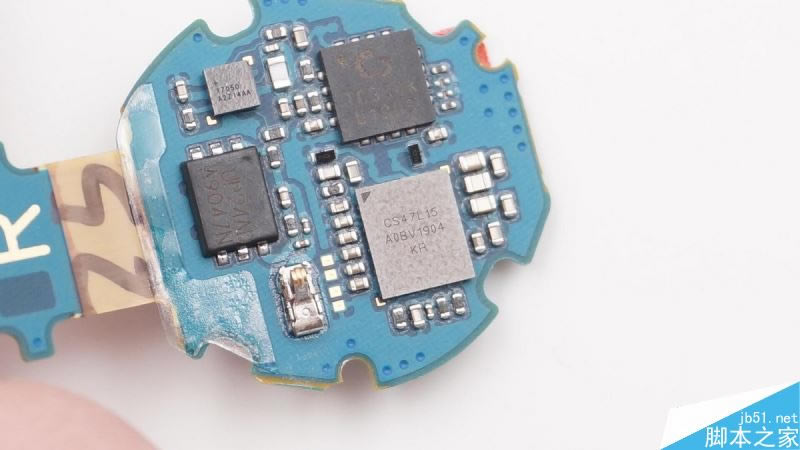

Cirrus Logic CS47L15 低功耗智能音頻編解碼器。

絲印17050 A2214AA的IC。

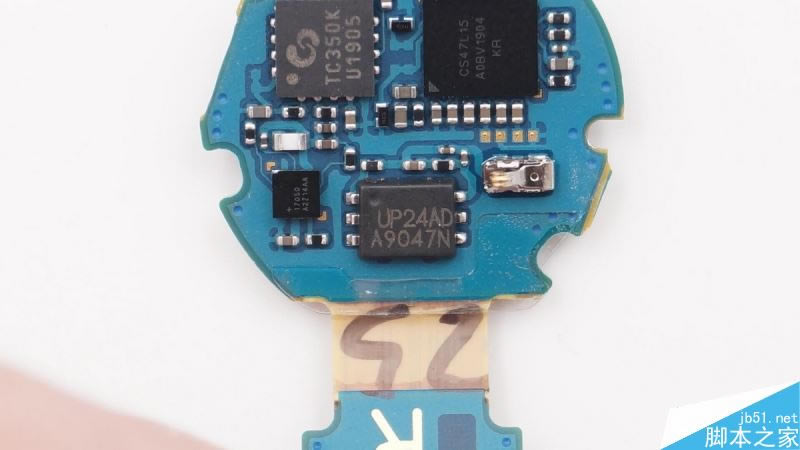

板載UP24AD鋰電池保護芯片。

絲印C1B 9BG 19的IC。

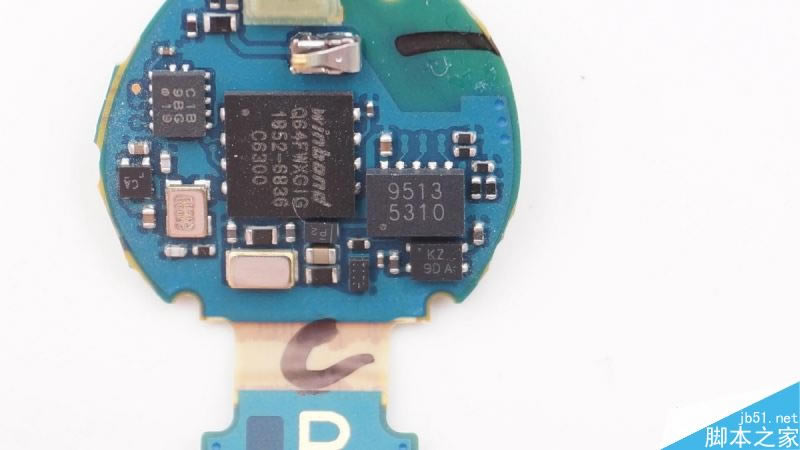

9513 5310的IC。

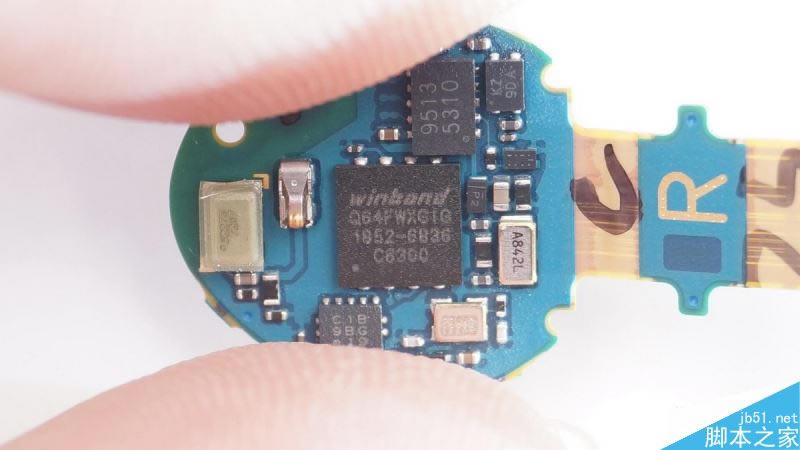

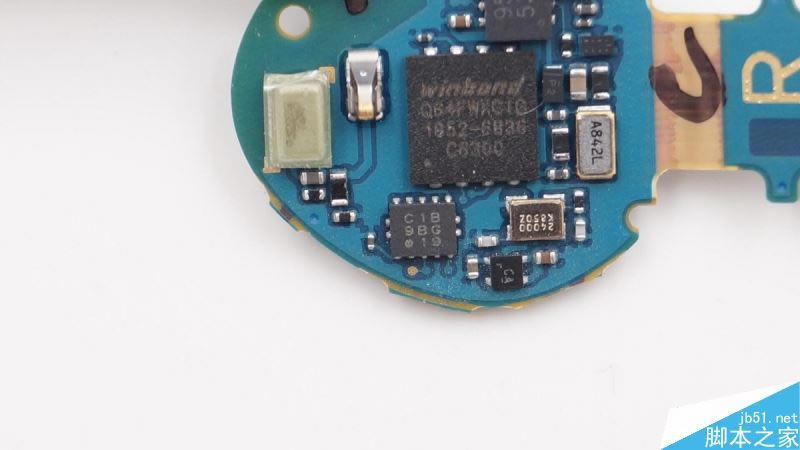

Winbond華邦 Q64FWXG1G 存儲器。

絲印GJ的IC。

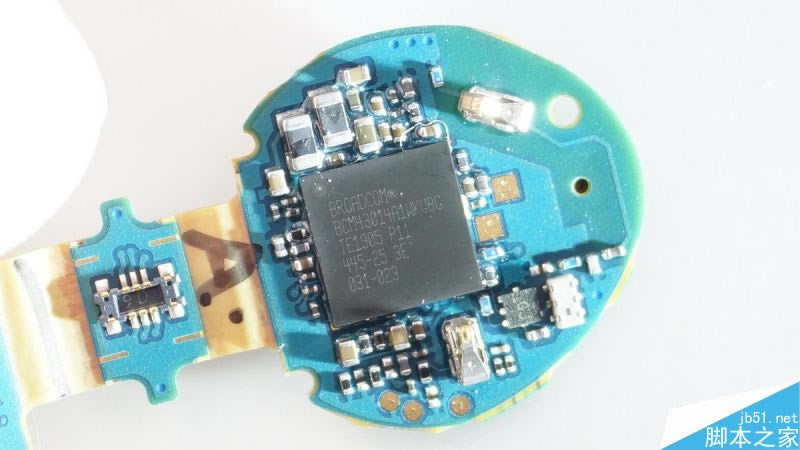

Samsung三星Galaxy Buds主控芯片，來自BROADCOM博通BCM43014A1WKUBG，這是博通為三星定制的芯片。BCM43014是一顆擁有高度集成化和低功耗的SoC，兼具藍牙、音頻DSP和Sensor Hub技術，在提供卓越音頻特性的同時支持高達6小時的藍牙音頻串流或5小時的語音通話。

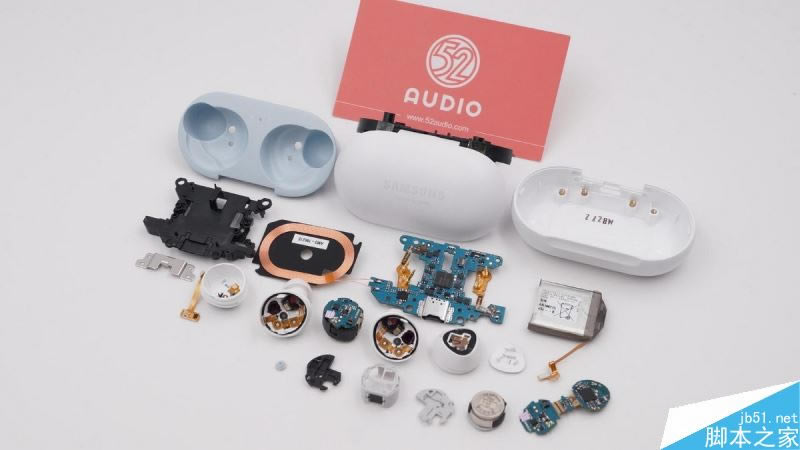

Samsung三星Galaxy Buds拆解全家福，從圖上看這款耳機已經被小編拆解工程師大卸八塊，分為數十個外殼和電路部件。得益于采用了大量扣位接口，這款耳機做到了無損拆解，拆解完畢后已經完美組裝還原，繼續使用了。

小編總結

Samsung三星Galaxy Buds是一款集大成者的產品，產品外觀、結構設計延續了三星前作的風格，整個家族形成了統一的視覺識別。使用體驗方面，耳機與手機可以實現快速配對，這個體驗類似于蘋果AirPods與iOS的無縫連接，這一次三星也做到了。

經過小編對三星Gear IconX、Gear IconX（2018）兩款產品的深度拆解，以及對比Galaxy Buds的電路，發現三星特別熱衷于博通定制的音頻硬件方案，并且是集成DSP深度定制的音頻方案，可見二者關系非常緊密。

當前主流的配置，如雙麥克風降噪、多傳感器、USB-C接口、無線充電、自動配對、藍牙5.0等，在Samsung三星Galaxy Buds上應有盡有。最后千元售價，是你心中的菜么？
